خرید کلید حرارتی مغناطیسی تکو (TECO) 24 تا 32 آمپر مدل TMS-32SH-032-R. حفاظت موتور (MPCB) 11 و 15 کیلووات، دسته گردان، قدرت قطع 100kA. اصالت کالا از مبین نیرو رای.

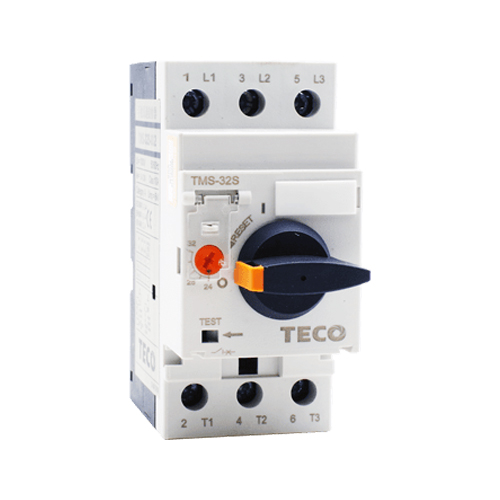

معرفی کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
کلید حرارتی – مغناطیسی 24 تا 32 آمپر تکو که اغلب به عنوان کلید حفاظت موتور (MPCB) شناخته می شود، یک تجهیز حیاتی و بسیار تخصصی در دنیای اتوماسیون صنعتی و تابلوسازی است. این کلید نباید با کلید مینیاتوری (MCB) اشتباه گرفته شود. در حالی که کلید مینیاتوری برای حفاظت از سیم ها و مصارف روشنایی طراحی شده، این کلید به طور خاص برای چالش های منحصر به فرد حفاظت از موتور های الکتریکی مهندسی شده است.
موتور های الکتریکی، (مانند 11 کیلووات یا 15 کیلووات)، در لحظه راه اندازی جریانی چندین برابر جریان نامی خود می کشند (جریان هجومی). این کلید تکو مدل TMS-32SH-032-R طوری طراحی شده که این جریان راه اندازی را تحمل کند و بی مورد قطع نکند، اما در عین حال، حفاظت دقیق و قابل تنظیمی را در برابر اضافه بار (Overload) فراهم آورد.
این محصول با داشتن دسته گردان، علاوه بر حفاظت، نقش یک کلید قطع و وصل دستی را نیز ایفا می کند و به اپراتور اجازه می دهد به راحتی موتور را راه اندازی یا متوقف کند.
چرا کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R؟
انتخاب این کلید از برند تکو که توسط شرکت مبین نیرو رای ارائه می شود، یک تصمیم هوشمندانه بر پایه چند اصل کلیدی است:
- حفاظت سه گانه در یک دستگاه: این کلید به تنهایی کار سه قطعه مجزا، یعنی فیوز (حفاظت اتصال کوتاه)، بی متال (حفاظت اضافه بار) و رله کنترل فاز (حفاظت قطعی فاز) را انجام می دهد. این امر موجب صرفه جویی چشمگیر در فضای تابلو برق، کاهش زمان سیم کشی و کاهش هزینه نهایی می شود.
- حفاظت دقیق و قابل تنظیم: رنج 24 تا 32 آمپر به شما اجازه می دهد تا آستانه حفاظت حرارتی را دقیقا مطابق با جریان نامی (FLC) موتور خود تنظیم کنید. این حفاظت دقیق، عمر موتور را به حداکثر می رساند.
- قدرت قطع صنعتی (ایمنی فوق العاده): این کلید دارای قدرت قطع فوق العاده بالای 100 کیلو آمپر (100kA) در ولتاژ 415 ولت است. این به معنای ایمنی کامل در محیط های صنعتی (نزدیک ترانسفورماتور) است، جایی که جریان اتصال کوتاه می تواند بسیار شدید باشد. یک کلید مینیاتوری (با قدرت قطع 6kA) در چنین شرایطی منفجر خواهد شد.
- کیفیت ساخت TECO: تکو یک برند جهانی شناخته شده در زمینه تولید تجهیزات برق صنعتی است. محصولات این شرکت به دوام، قابلیت اطمینان و عملکرد دقیق مشهور هستند.
- حساسیت به قطعی فاز (Phase-Loss Sensitivity): این کلید ها (MPCB) دارای مکانیزم حساس به قطعی فاز هستند. یعنی اگر یکی از سه فاز ورودی قطع شود، کلید به صورت خودکار مدار را قطع کرده و از دو فاز شدن و سوختن موتور جلوگیری می کند.
عملکرد کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
عملکرد حفاظتی این کلید بر پایه دو مکانیزم مجزا اما هماهنگ عمل می کند:
1. حفاظت حرارتی (Thermal Protection) – قابل تنظیم (24A – 32A)
این بخش مسئول حفاظت در برابر “اضافه بار” است.
- سناریو: فرض کنید شما یک موتور 15 کیلووات (20 اسب بخار) دارید که جریان نامی آن 30 آمپر است. شما کلید را روی 30 آمپر تنظیم می کنید. حال اگر شفت موتور گیر کند یا بار روی آن بیش از حد شود و جریان به 32 آمپر برسد، این جریان اضافی سیم پیچی موتور را داغ می کند.
- عملکرد: مکانیزم حرارتی (بیمتال) داخل کلید، این افزایش حرارت را تشخیص داده و پس از یک تاخیر زمانی مشخص (که از آسیب جلوگیری کند اما مانع راه اندازی نشود – معمولا کلاس 10)، فرمان قطع صادر می کند و موتور را نجات می دهد.
2. حفاظت مغناطیسی (Magnetic Protection) – فیکس
این بخش مسئول حفاظت در برابر “اتصال کوتاه” است.
- سناریو: در اثر فرسودگی کابل یا خطای داخلی، دو فاز در ترمینال موتور به هم برخورد می کنند. جریان در کسری از ثانیه به هزاران آمپر می رسد.
- عملکرد: مکانیزم مغناطیسی این کلید برای جریان های بسیار بالا (مثلا 13 برابر جریان نامی ماکزیمم، حدود 416 آمپر) تنظیم شده است. این آستانه بالا باعث می شود کلید، جریان راه اندازی عادی موتور (Inrush Current) را نادیده بگیرد. اما به محض تشخیص جریان فاجعه بار اتصال کوتاه، به صورت آنی و در حد میلی ثانیه، مدار را قطع کرده و از آتش سوزی و انفجار تابلو جلوگیری می کند.
نحوه استفاده از کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
استفاده صحیح از این کلید حفاظت موتور شامل سه مرحله کلیدی است:
1. نصب (Installation)
- محل نصب: این کلید برای نصب روی ریل DIN 35 میلی متری استاندارد در داخل تابلو برق طراحی شده است.
- سیم کشی: دارای 3 ترمینال ورودی (L1, L2, L3) برای اتصال برق سه فاز ورودی و 3 ترمینال خروجی (T1, T2, T3) برای اتصال مستقیم به کابل موتور است.
- گشتاور: ترمینال های پیچ را با گشتاور (نیروی) مناسب و توصیه شده توسط سازنده سفت کنید. اتصال شل باعث ایجاد گرما و ذوب شدن ترمینال می شود.
2. تنظیم (Setting) – مهم ترین مرحله
تنظیم جریان حرارتی، حیاتی ترین بخش کار با این کلید است:
- پلاک (Nameplate) موتور خود را بررسی کنید.
- مقدار “جریان نامی” یا “Full Load Current” (FLC) را که معمولا با واحد “A” مشخص شده، پیدا کنید.
- مثال:
- یک موتور 11 کیلووات (15 اسب بخار) سه فاز، جریانی حدود 22 آمپر دارد. (برای این موتور مناسب نیست، باید رنج پایین تر را انتخاب کنید).
- یک موتور 15 کیلووات (20 اسب بخار) سه فاز، جریانی حدود 30 آمپر دارد.
- با استفاده از یک پیچ گوشتی دو سو، پیچ تنظیم روی کلید (که با آمپر مدرج شده) را بچرخانید و نشانگر را دقیقا روی عدد جریان نامی موتور (مثلا 30) قرار دهید.
هشدار: تنظیم کلید بر روی جریانی بالاتر از جریان نامی موتور، حفاظت اضافه بار را بی اثر کرده و منجر به سوختن موتور در بلند مدت می شود. تنظیم آن بر روی جریانی بسیار پایین تر نیز ممکن است باعث قطعی بی مورد در حین کار عادی شود.
3. بهره برداری (Operation)
- دسته گردان: این کلید دارای یک دسته گردان واضح است.
- وضعیت OFF (قطع): با چرخاندن دسته به حالت “0” یا “OFF”، مدار به صورت دستی قطع می شود.
- وضعیت ON (وصل): با چرخاندن دسته به حالت “1” یا “ON”، مدار وصل شده و موتور راه اندازی می شود.
- وضعیت TRIP (خطا): در صورت بروز خطا (اضافه بار یا اتصال کوتاه)، کلید به صورت خودکار قطع می کند. در برخی مدل ها، دسته به حالت “TRIP” (معمولا در وسط یا متمایل به OFF) می رود. برای وصل مجدد، ابتدا باید دسته را به حالت “OFF” بچرخانید تا مکانیزم ریست شود، سپس آن را به “ON” ببرید.
مزایا کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
- حفاظت جامع موتور: حفاظت کامل در برابر اضافه بار (قابل تنظیم 24 تا 32 آمپر)، اتصال کوتاه و قطعی فاز در یک دستگاه.
- صرفه جویی اقتصادی و فضایی: جایگزین مقرون به صرفه و فشرده برای ترکیب سنتی (فیوز + رله بی متال).
- ایمنی بسیار بالا: قدرت قطع فوق العاده 100 کیلو آمپر (100kA)، این کلید را برای استفاده در هر محیط صنعتی ایمن می سازد.
- کنترل دستی: دسته گردان، امکان قطع و وصل دستی آسان موتور را فراهم می کند.
- قابلیت اطمینان TECO: ساخته شده توسط برند معتبر جهانی با استاندارد های سختگیرانه.
- قابلیت توسعه: این کلید ها معمولا قابلیت افزودن لوازم جانبی مانند کنتاکت کمکی (AX) یا بوبین شنت (SHT) را دارند.
- ریست آسان: بر خلاف فیوز که پس از هر خطا باید تعویض شود، این کلید به راحتی قابل ریست و استفاده مجدد است.
مشخصات و ویژگی های کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
برای اطمینان از انتخاب دقیق، مشخصات فنی این محصول به شرح زیر است:
- عنوان کامل: کلید حفاظت موتور (MPCB) با دسته گردان
- برند: تکو (TECO)
- سری: TMS32
- شناسه محصول (Model): TMS-32SH-032-R
- جریان نامی (In): 32 آمپر
- رنج تنظیم حرارتی (Ir): 24 آمپر تا 32 آمپر
- تعداد پل: 3 پل (سه فاز)
- نوع حفاظت: حرارتی (قابل تنظیم) و مغناطیسی (ثابت)
- آستانه تریپ مغناطیسی: ثابت (معمولا 13 برابر جریان نامی ماکزیمم، حدود 416 آمپر)
- ولتاژ کاری (Ue): تا 690 ولت AC
- قدرت قطع نهایی (Icu) در 415V: 100 کیلو آمپر (100kA)
- استاندارد مرجع: این کلید ها مطابق با استاندارد جهانی IEC 60947-4-1 (استاندارد تخصصی برای استارتر ها و کلید های حفاظت موتور) و همچنین IEC 60947-2 طراحی و تست می شوند.
گارانتی و اصالت کالا کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
ضمانت اصالت محصول
حفاظت از موتور، حفاظت از سرمایه شماست. استفاده از کلید های حرارتی تقلبی یا بی کیفیت، به معنای ریسک سوختن موتور، توقف خط تولید و ضرر مالی هنگفت است. قطعات تقلبی ممکن است در لحظه اضافه بار به درستی عمل نکنند یا در زمان اتصال کوتاه، به دلیل قدرت قطع پایین، منفجر شوند. شرکت مبین نیرو رای به عنوان نماینده رسمی و مستقیم برند TECO در ایران، اصالت صد در صدی کلید حرارتی TMS-32SH-032-R را تضمین می کند. تمامی محصولات با گارانتی معتبر شرکتی و پشتیبانی فنی کامل ارائه می شوند.
شرایط نگهداری صحیح کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
کلید های MPCB برای عمر طولانی طراحی شده اند. برای اطمینان از عملکرد صحیح:
- محیط تمیز: کلید را در محیطی عاری از گرد و غبار شدید، رطوبت و گاز های خورنده نصب کنید.
- بازرسی اتصالات: به صورت دوره ای (مثلا سالانه)، اتصالات پیچ ترمینال ها را از نظر شل بودن یا داغ شدن (تغییر رنگ) بررسی کنید. در صورت نیاز (و پس از بی برق کردن)، پیچ ها را با ترکمتر آچارکشی کنید.
- تست مکانیکی: به صورت سالانه، با فشردن دکمه “Test” (در صورت وجود) یا چرخاندن دسته، عملکرد مکانیکی کلید را بررسی کنید.
مقایسه کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R با محصولات مشابه
تفاوت کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R با خارجی
- مقایسه با اشنایدر (سری TeSys GV2-M): اشنایدر با سری GV2 یک رقیب قدرتمند است. هر دو (تکو و اشنایدر) کیفیت ساخت عالی، رله های دقیق و قدرت قطع بالا ارائه می دهند. مزیت اصلی کلید حرارتی تکو، ارائه ارزش خرید بسیار بالاتر است؛ شما کیفیتی در سطح جهانی را با قیمتی بسیار رقابتی تر و اقتصادی تر دریافت می کنید.
- مقایسه با LS (سری MMS-32): برند LS (کره جنوبی) نیز رقیب نزدیکی در بازار ایران است. هر دو برند تکو و ال اس در رده “کیفیت بالا با قیمت مناسب” قرار دارند. انتخاب بین این دو اغلب به در دسترس بودن، قیمت لحظه ای و کیفیت خدمات پس از فروش نماینده داخلی بستگی دارد که در این زمینه مبین نیرو رای پشتیبانی فنی کاملی را برای محصولات تکو ارائه می دهد.
مقایسه کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R با برندهای ایرانی مشابه
در مقایسه با برند های ارزان قیمت چینی یا برخی تولیدات داخلی، برند تکو (TECO) در چند جنبه کلیدی برتری دارد:
- قدرت قطع (Icu): قدرت قطع 100 کیلو آمپری تکو به ندرت در برند های ارزان قیمت یافت می شود و ایمنی بسیار بالاتری را تضمین می کند.
- دقت رله حرارتی: دقت مکانیزم بیمتال در تشخیص اضافه بار و عملکرد مطابق با منحنی قطع (Trip Curve) در برند های جهانی مانند تکو بسیار قابل اعتماد تر است.
- کیفیت مواد: استفاده از پلاستیک های مقاوم در برابر حرارت و کنتاکت های با آلیاژ مرغوب، عمر طولانی کلید تکو را تضمین می کند.
نظرات و تجربه مصرف کنندگان کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
رضایت کاربران از کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
تابلوسازان و مهندسان فنی که از این محصول برای حفاظت موتور های کوچک (مانند فن ها، پمپ های کوچک، نوار نقاله های سبک) استفاده کرده اند، رضایت بالایی دارند. صرفه جویی در فضا (به دلیل حذف بی متال مجزا) و تنظیم دقیق جریان مهم ترین نکات مثبت ذکر شده اند. دسته گردان نیز برای کاربری دستی، بسیار راحت تر از کلید های دکمه ای ارزیابی شده است.
نقد و بررسی واقعی خریداران کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
شایع ترین “اشتباه” در خرید این محصول، خرید آن به جای کلید مینیاتوری (MCB) برای مصارف روشنایی است. کاربران باید توجه کنند که این کلید (MPCB) برای حفاظت موتور بهینه شده و آستانه قطع مغناطیسی آن برای مصارف غیر موتوری بسیار بالاست. برخی کاربران نیز اشاره کرده اند که دسته گردان آن نسبت به کلید های دکمه ای، کمی سفت تر عمل می کند که این امر به دلیل مکانیزم قوی داخلی آن طبیعی است.
پرسش های متداول درباره کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
1. تفاوت اصلی این کلید (MPCB) با کلید مینیاتوری (MCB) چیست؟
کلید مینیاتوری (MCB) برای حفاظت کابل و روشنایی است و حفاظت اضافه بار آن قابل تنظیم نیست. کلید حرارتی (MPCB) مخصوص حفاظت موتور است، جریان راه اندازی موتور را تحمل می کند و حفاظت اضافه بار آن (24 تا 32 آمپر) دقیقا قابل تنظیم است.
2. آیا این کلید کار کنتاکتور را هم انجام می دهد؟
خیر. این کلید حفاظت موتور و قطع و وصل دستی را انجام می دهد. برای قطع و وصل از راه دور (توسط PLC یا شستی استارت/استپ)، شما همچنان به یک کنتاکتور در مدار نیاز دارید و این کلید باید قبل از کنتاکتور نصب شود.
3. این کلید برای چه موتور هایی مناسب است؟
در شبکه برق 380 ولت (سه فاز)، این رنج (24 تا 32 آمپر) معمولا برای حفاظت از موتور های 11 کیلووات (15 اسب بخار) یا 15 کیلووات (20 اسب بخار) استفاده می شود. (لطفا حتما جریان نامی روی پلاک موتور را چک کنید).
4. چگونه جریان را تنظیم کنم؟
جریان نامی (FLC) روی پلاک موتور را بخوانید و پیچ تنظیم روی کلید را دقیقا روی همان عدد تنظیم کنید. (مثلا برای موتور 15 کیلووات، روی 30 آمپر).
5. قدرت قطع 100kA به چه معناست؟
یعنی این کلید می تواند جریان اتصال کوتاه بسیار شدید تا 100,000 آمپر را بدون منفجر شدن یا آسیب دیدن، به صورت ایمن قطع کند. این برای تابلو های اصلی صنعتی حیاتی است.
6. آیا این کلید برای موتور تک فاز هم قابل استفاده است؟
بله. می توانید از دو پل آن برای فاز و نول استفاده کنید (یا طبق دستورالعمل سازنده، پل ها را سری کنید) تا حفاظت حرارتی و مغناطیسی را برای موتور تک فاز نیز فراهم کنید.
7. آیا می توانم کنتاکت کمکی به آن اضافه کنم؟
بله، سری TMS32 تکو قابلیت افزودن کنتاکت کمکی (AX) یا کنتاکت خطا (AL) را در کنار یا روی کلید دارد که می توانید این لوازم جانبی را نیز از مبین نیرو رای تهیه کنید.
8. معنی “دسته گردان” چیست؟
یعنی به جای اهرم الاکلنگی (مانند مینیاتوری)، دارای یک دسته چرخشی برای قطع (0) و وصل (1) است که کاربری آن در تابلو های صنعتی رایج تر است.
9. آیا این کلید از سوختن موتور در اثر قطعی فاز جلوگیری می کند؟
بله، کلید های MPCB استاندارد مانند این مدل، دارای مکانیزم حساس به قطعی فاز هستند و در صورت قطع شدن یکی از فاز ها، مدار را قطع می کنند.
10. چگونه از اصالت این کلید تکو مطمئن شوم؟
تنها راه اطمینان، خرید از نماینده رسمی است. شرکت مبین نیرو رای به عنوان نماینده مستقیم TECO، اصالت کامل و گارانتی معتبر این محصول را تضمین می کند.
نتیجه گیری و خرید کلید حرارتی – مغناطیسی 32-24 آمپر ، با دسته گردان تکو – TMS-32SH-032-R
کلید حرارتی – مغناطیسی 32 آمپر تکو مدل TMS-32SH-032-R یک راه حل “همه کاره” و تخصصی برای حفاظت و کنترل دستی موتور های الکتریکی است. این کلید با ترکیب حفاظت اضافه بار قابل تنظیم (24 تا 32 آمپر)، حفاظت اتصال کوتاه آنی و قدرت قطع صنعتی (100kA) در یک بدنه فشرده، ایمنی، صرفه جویی در فضا و کاهش هزینه ها را به طور همزمان به ارمغان می آورد.
شرکت مبین نیرو رای ، به عنوان نماینده رسمی TECO، این محصول کلیدی را با ضمانت کامل اصالت کالا و مشاوره فنی تخصصی جهت انتخاب دقیق رنج جریان متناسب با موتور شما، ارائه می دهد.
برای حفاظت از ارزشمندترین دارایی های خط تولید خود (موتور ها)، بر روی ایمنی و کیفیت سرمایه گذاری کنید. جهت استعلام قیمت روز و ثبت سفارش کلید حرارتی 32 آمپر تکو، همین امروز با کارشناسان ما تماس بگیرید.
