راهنمای جامع انواع اینورتر صنعتی (VFD) و خورشیدی. تفاوت، کاربردها و نحوه انتخاب اینورتر تک فاز و سه فاز، V/F و وکتور کنترل. مشاوره تخصصی مبین نیرو.
در دنیای فناوری امروز، واژه “اینورتر” تقریبا در همه جا شنیده میشود. از سیستم های پیشرفته اتوماسیون صنعتی و قلب تپنده کارخانه ها گرفته تا پنل های خورشیدی روی سقف خانه ها و حتی سیستم های برق اضطراری. اما این محبوبیت، یک سردرگمی بزرگ نیز ایجاد کرده است. بسیاری از افراد تصور میکنند اینورتر یک دستگاه واحد با یک کارکرد مشخص است، در حالی که این واژه، چتری برای خانواده بزرگی از دستگاه ها با کاربردهای کاملا متفاوت است. آیا اینورتر دستگاهی برای کنترل دور موتور است یا دستگاهی برای تبدیل برق باتری به برق شهر؟
پاسخ این است: هر دو. اما این دو، کارکرد یکسانی ندارند. درک انواع اینورتر و تفکیک وظایف آنها، اولین و حیاتی ترین قدم برای هر مهندس، تکنسین یا علاقمند به دنیای برق و اتوماسیون است. انتخاب اشتباه نه تنها هزینه ای سنگین روی دست شما میگذارد، بلکه میتواند به تجهیزات گران قیمت شما آسیب جبران ناپذیری وارد کند. شرکت مبین نیرو رای، به عنوان تامین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون و نماینده رسمی برند جهانی TECO در ایران، در این مقاله جامع، به شما کمک میکند تا یک بار برای همیشه، این دنیای پیچیده را درک کنید.
ما به عنوان تأمین کننده تخصصی و پیشرو در زمینه تجهیزات برق صنعتی، اتوماسیون و کنترل، متعهد به ارائه راه حل های نوآورانه و محصولات با کیفیت به صنایع کشور هستیم. با تکیه بر دانش فنی روز، تجربه چندین ساله و همکاری با معتبرترین برندهای جهانی، «مبین نیرو» همراه قابل اعتماد شما در بهینه سازی فرآیندها، افزایش بهره وری و تضمین پایداری در پروژه های صنعتی شماست.
اطلاعات تماس و دسترسی:
برای پاسخ دقیق و سریع به سوال انواع اینورتر کدامند، باید ابتدا یک تفکیک اساسی قائل شویم. به طور کلی، تمام دستگاه هایی که “اینورتر” نامیده میشوند، در دو دسته اصلی و کاملا مجزا قرار میگیرند:
اگرچه هر دو دستگاه از بخشی به نام “اینورتر” (مبدل DC به AC) در مدار داخلی خود استفاده میکنند، اما هدف، طراحی و کاربرد آنها از زمین تا آسمان متفاوت است. در ادامه، هر دو دسته را به تفصیل و با جزئیات کامل بررسی خواهیم کرد.

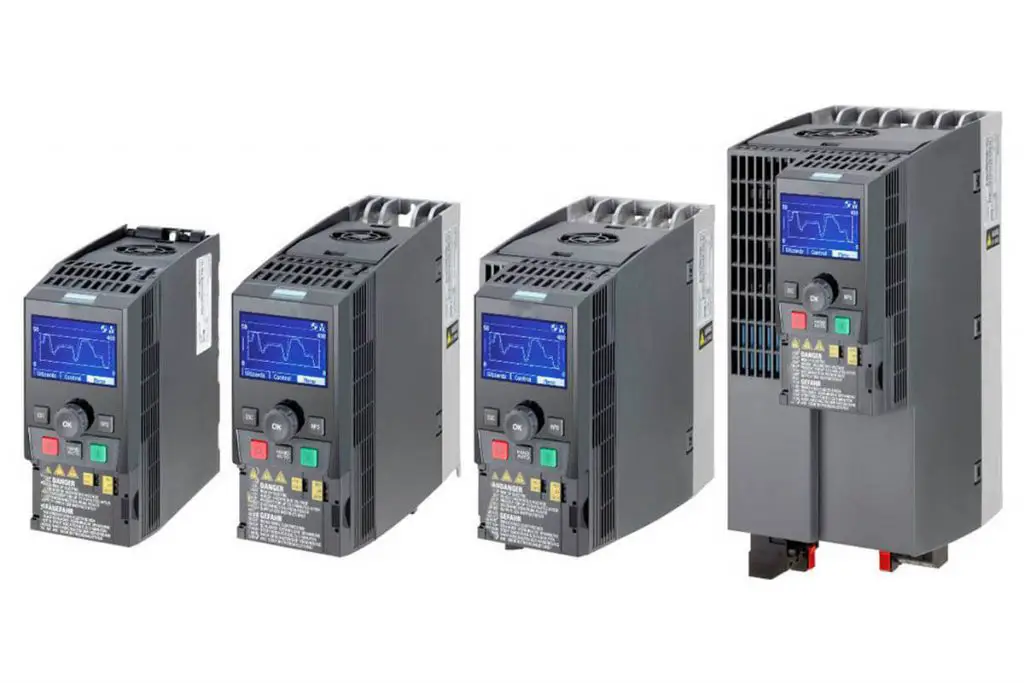

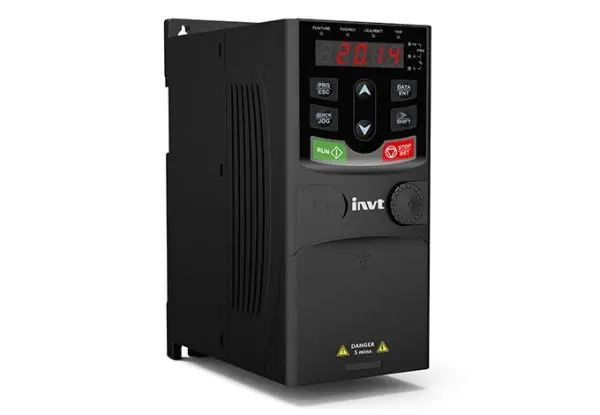

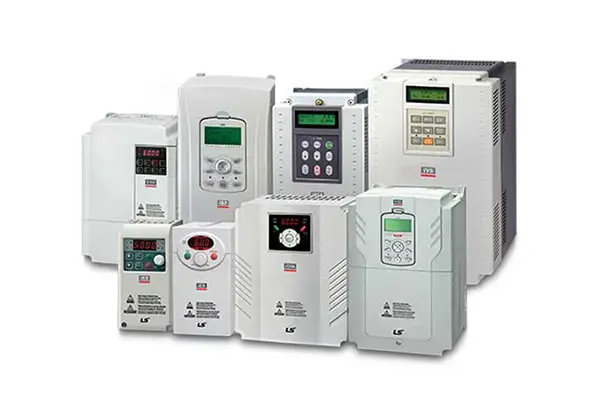

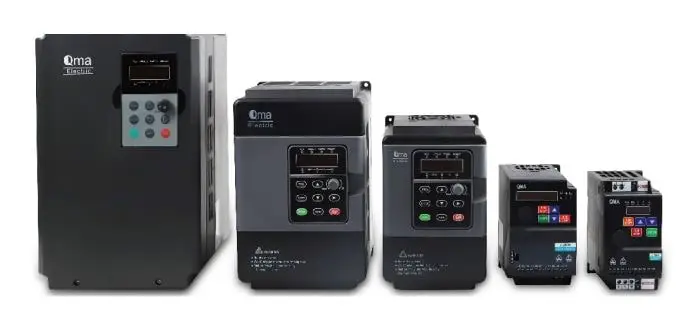

این بخش، حوزه تخصصی شرکت مبین نیرو و قلب تپنده صنعت مدرن است. یک اینورتر VFD به موتور اجازه میدهد تا به نرمی راه اندازی شود، سرعت آن بر اساس نیاز فرآیند کم و زیاد شود و در نتیجه، مصرف انرژی به شدت کاهش یافته و عمر مکانیکی تجهیزات افزایش یابد. این اینورترها خود بر اساس چندین فاکتور کلیدی دسته بندی میشوند.
این اولین و ساده ترین روش دسته بندی است که مشخص میکند اینورتر به چه منبع برقی متصل میشود.
اینورتر تک فاز (ورودی 220 ولت تک فاز)
این درایوها برای کار در مکان هایی طراحی شده اند که برق سه فاز صنعتی (380 ولت) در دسترس نیست. آنها برق ورودی 220 ولت تک فاز (برق خانگی یا کارگاهی) را دریافت کرده و در خروجی، برق 220 ولت سه فاز تحویل میدهند.
اینورتر سه فاز (ورودی 380 ولت سه فاز)
اینها استاندارد واقعی صنعت هستند. آنها برق ورودی 380 ولت (یا 400 ولت) سه فاز را دریافت کرده و در خروجی، برق 380 ولت سه فاز با فرکانس متغیر ارائه میدهند. این درایوها از توان های بسیار پایین (مثلا 0.75 کیلووات) تا چند مگاوات ساخته میشوند.
این مهم ترین، فنی ترین و تعیین کننده ترین دسته بندی انواع اینورتر صنعتی است. روش کنترل مشخص میکند که درایو چقدر هوشمندانه و با چه دقتی موتور را کنترل میکند. این انتخاب مستقیما بر گشتاور موتور (به خصوص در سرعت های پایین) تاثیر میگذارد.
کنترل V/f (اسکالر یا V/Hz)
این روش، ساده ترین، قدیمی ترین و اقتصادی ترین مد کنترلی است. در این روش، اینورتر یک قانون ساده را رعایت میکند: نسبت ولتاژ به فرکانس (V/f) را همیشه ثابت نگه میدارد. (مثلا برای موتور 380V/50Hz، در 25 هرتز ولتاژ 190 ولت اعمال میشود).
کنترل برداری (Vector Control)
این روش، یک مد کنترلی بسیار پیشرفته و هوشمند است. درایو با استفاده از یک مدل ریاضی پیچیده از موتور، جریان موتور را به دو مولفه جداگانه تفکیک میکند: مولفه تولید کننده گشتاور و مولفه تولید کننده شار مغناطیسی. این کار به اینورتر اجازه میدهد تا سرعت و گشتاور را به صورت مستقل و دقیق کنترل کند، دقیقا مانند یک موتور DC.
کنترل برداری خود به دو زیرشاخه تقسیم میشود:
در این مد، اینورتر از انکودر یا هیچ فیدبک خارجی برای اطلاع از سرعت واقعی موتور استفاده نمیکند، بلکه با اندازه گیری دقیق جریان های خروجی و مقایسه آن با مدل ریاضی موتور، سرعت و گشتاور را تخمین میزند.
این دقیق ترین، پیچیده ترین و گران ترین مد کنترلی است. در این حالت، یک انکودر فیدبک مستقیما روی شفت موتور نصب میشود و اطلاعات دقیق سرعت و موقعیت را در هر لحظه به اینورتر ارسال میکند.
این دسته بندی ارتباط مستقیمی با روش کنترل و ظرفیت تحمل اضافه بار درایو دارد.
نکته تخصصی مبین نیرو: بسیاری از اینورترهای با کیفیت امروزی (مانند سری های A510 و F510 تکو) دو رژیم کاری (Dual Rating) دارند. یعنی یک دستگاه واحد میتواند همزمان دو برچسب توان داشته باشد. برای مثال، یک اینورتر ممکن است به عنوان 7.5 کیلووات سنگین کار (HD) یا 11 کیلووات سبک کار (LD) فروخته شود. این به مهندس طراح اجازه میدهد تا با انتخاب یک دستگاه، دو کاربرد مختلف را پوشش دهد.
این یک دسته بندی پایه ای و تئوریک است که در متون مهندسی برق دیده میشود.
اکنون به سراغ دسته دوم میرویم که کاربرد کاملا متفاوتی دارند. این اینورترها برای کنترل موتور نیستند، بلکه برای تولید برق AC از یک منبع DC طراحی شده اند. این دسته نیز بر اساس فاکتورهای مهمی طبقه بندی میشود.
کیفیت برق خروجی AC، مهمترین فاکتور در این نوع اینورتر است.
مهمترین کاربرد اینورترهای DC به AC، در سیستم های انرژی خورشیدی (PV) است. در این حوزه، آنها به سه دسته اصلی تقسیم میشوند:
این اینورترها، برق DC تولیدی از پنل های خورشیدی را مستقیما به برق AC 220 یا 380 ولت تبدیل کرده و آن را با برق شبکه شهری سنکرون میکنند. این سیستم ها نیازی به باتری ندارند. برق تولیدی مستقیما مصرف میشود و مازاد آن به شبکه برق فروخته میشود (در صورت وجود قانون خرید تضمینی).
این سیستم ها برای مکان های دور افتاده که دسترسی به برق شبکه وجود ندارد (مانند ویلاها، دکل های مخابراتی، عشایر) طراحی شده اند. در این مدل، برق DC پنل ها ابتدا در یک بانک باتری ذخیره میشود. سپس اینورتر، برق DC باتری ها را به برق AC 220 ولت سینوسی خالص تبدیل کرده و یک شبکه برق مستقل و ایزوله ایجاد میکند.
اینها پیشرفته ترین و انعطاف پذیرترین انواع اینورتر خورشیدی هستند. اینورتر هیبریدی میتواند هر دو کار را انجام دهد:
برای درک بهتر تفاوت ها، جدول زیر خلاصه ای از دسته بندی های کلیدی را نشان میدهد:
| نوع اینورتر | دسته اصلی | کاربرد اصلی | ورودی | خروجی |
| VFD تک فاز | صنعتی (VFD) | کنترل موتور سه فاز در کارگاه | 220V تک فاز | 220V سه فاز (متغیر) |
| VFD سه فاز | صنعتی (VFD) | کنترل موتور سه فاز در صنعت | 380V سه فاز | 380V سه فاز (متغیر) |
| اینورتر On-Grid | مبدل (خورشیدی) | تزریق برق خورشیدی به شبکه | DC (از پنل) | AC (سینوسی، سنکرون) |
| اینورتر Off-Grid | مبدل (خورشیدی) | تامین برق از باتری (بدون شبکه) | DC (از باتری) | AC (سینوسی، مستقل) |
| اینورتر هیبریدی | مبدل (خورشیدی) | ترکیبی (شبکه + باتری + پنل) | DC و AC | AC (سنکرون یا مستقل) |
| اینورتر UPS | مبدل (UPS) | تامین برق اضطراری از باتری | DC (از باتری) | AC (شبه سینوسی یا خالص) |
اکنون که با انواع اینورتر آشنا شدید، چگونه باید مدل مناسب را برای پروژه خود انتخاب کنید؟ این راهنمای گام به گام به شما کمک میکند.
اولین سوال: آیا میخواهید سرعت یک موتور را کنترل کنید یا میخواهید برق AC تولید کنید؟
انتخاب VFD یک فرآیند مهندسی دقیق است.
یک اینورتر صنعتی هرگز به تنهایی کار نمیکند. برای عملکرد صحیح، ایمن و طولانی مدت، به تجهیزات جانبی نیاز دارد. نادیده گرفتن این موارد، که بخشی از نکات ایمنی و فنی در هنگام مونتاژ تابلو برق است، میتواند منجر به خرابی درایو یا اختلال در سیستم شود.
درک انواع اینورتر میتواند چالش برانگیز باشد. در اینجا به 10 سوال پرتکرار پاسخ میدهیم.
اینورتر VFD (صنعتی) برای کنترل سرعت موتور با تغییر فرکانس و ولتاژ خروجی AC طراحی شده است. اینورتر خورشیدی (مبدل) برای تولید برق AC ثابت (مثل 220V/50Hz) از منبع DC (پنل یا باتری) طراحی شده است.
خیر. اینورتر تک فاز، خروجی 220 ولت سه فاز میدهد. این فقط برای موتورهایی مناسب است که پلاک آنها 220/380 ولت بوده و بتوان آنها را به صورت مثلث (220V) سربندی کرد.
بستگی به کاربرد دارد. برای پمپ و فن، V/f عالی و اقتصادی است. برای نوار نقاله، میکسر یا جرثقیل که به گشتاور بالا در سرعت پایین نیاز دارند، وکتور کنترل (SVC) الزامی است.
یعنی اینورتر برای بارهای با گشتاور ثابت (مانند میکسر) طراحی شده و میتواند اضافه بار بالایی (مثلا 150 درصد) را برای یک دقیقه تحمل کند. در مقابل، بار سبک کار (پمپ و فن) اضافه بار کمتری (110 درصد) را تحمل میکند.
بله، به خصوص در کاربردهای پمپ و فن. طبق قوانین فیزیکی، کاهش 20 درصدی سرعت فن (مثلا با اینورتر)، میتواند مصرف انرژی آن را تا 50 درصد کاهش دهد. این یکی از دلایل اصلی استفاده از محصولات اشنایدر الکتریک برای بهره وری بالاتر و سایر برندهای مدرن است.
MPPT مخفف “ردیابی نقطه حداکثر توان” (Maximum Power Point Tracking) است. این یک الگوریتم هوشمند در اینورترهای خورشیدی است که به طور مداوم ولتاژ و جریان پنل را تنظیم میکند تا در هر لحظه (با توجه به تابش خورشید و دما)، بیشترین توان ممکن را از پنل خورشیدی استخراج کند.
اینورتر VFD برای راه اندازی و توقف به کنتاکتور نیاز ندارد (این کار را به صورت نرم افزاری انجام میدهد). اما قرار دادن یک کنتاکتور (مانند کنتاکتور 220 آمپر تکو) قبل از اینورتر برای حفاظت و قطع کامل ایمنی، یک عمل مهندسی استاندارد است.
اینورتر سینوسی خالص، برقی دقیقا مشابه برق شهر تولید میکند. این برای تمام دستگاه های حساس، موتورهای القایی (یخچال، پمپ) و تجهیزات صوتی و تصویری ضروری است و از آسیب دیدن یا بد کار کردن آنها جلوگیری میکند.
On-Grid به شبکه برق متصل است و باتری ندارد (هدف آن کاهش قبض برق است). Off-Grid به شبکه متصل نیست و برای ذخیره انرژی و تامین برق مستقل، به باتری وابسته است.
اینورترها تجهیزات پیچیده و حساسی هستند. خرید آنها از تامین کنندگان نامعتبر یا بازار خاکستری میتواند منجر به ضرر مالی شود. اکیدا توصیه میشود اینورتر را فقط از نمایندگان رسمی برندها، مانند شرکت مبین نیرو که نماینده رسمی TECO است، تهیه کنید تا از اصالت کالا، گارانتی معتبر و خدمات پس از فروش و پشتیبانی فنی بهره مند شوید.
همانطور که در این راهنمای جامع مشاهده کردید، دنیای انواع اینورتر بسیار گسترده تر از آن چیزی است که در ابتدا به نظر میرسد. درک تفاوت اساسی بین یک درایو کنترل دور موتور (VFD) و یک مبدل DC/AC (خورشیدی)، اولین قدم برای جلوگیری از یک اشتباه پرهزینه است.
در حوزه صنعتی، انتخاب صحیح بین V/f و وکتور کنترل، یا سبک کار و سنگین کار، مستقیما بر عملکرد، گشتاور و طول عمر خط تولید شما تاثیر میگذارد. این یک انتخاب “یک سایز برای همه” نیست، بلکه یک تصمیم مهندسی دقیق است.
شرکت مبین نیرو رای، فراتر از یک فروشنده، به عنوان مشاور تخصصی اتوماسیون در کنار شماست. تیم فنی ما آماده است تا با تحلیل دقیق کاربرد و نیازهای شما، بهترین و به صرفه ترین اینورتر صنعتی را از میان سبد کامل محصولات برند معتبر TECO (شامل سری های S310, T310, A510, F510) به شما پیشنهاد دهد. برای دریافت مشخصات فنی دقیق تر، میتوانید به صفحه دانلود کاتالوگ محصولات ما مراجعه کنید و یا برای یک مشاوره فنی رایگان، همین امروز با شماره 02188842616 تماس حاصل فرمایید.
