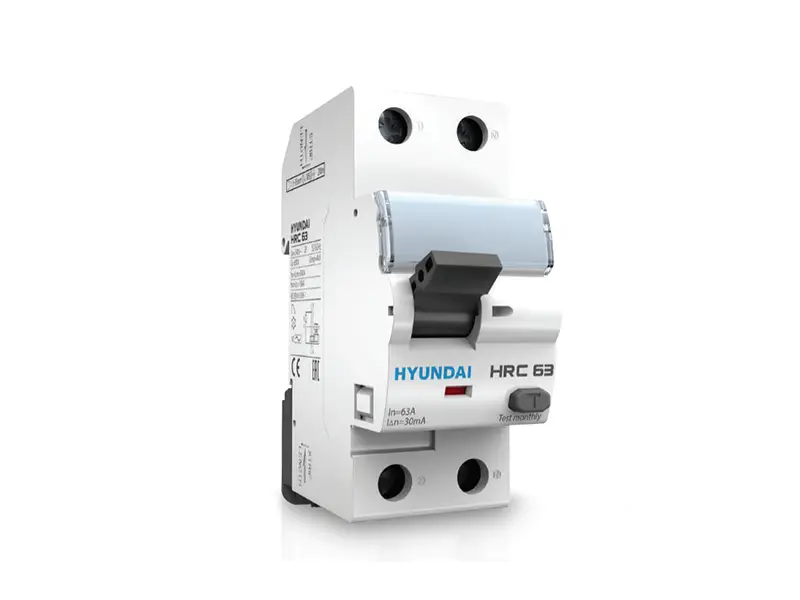

کلید محافظ جان (RCD)، بدون شک یکی از بزرگترین دستاوردهای مهندسی در حوزه ایمنی برق است. این قطعه حیاتی، که برای نجات جان انسان از خطر برق گرفتگی طراحی شده، نصب آن در تمام تاسیسات مدرن خانگی، تجاری و صنعتی نه یک گزینه، بلکه یک الزام قانونی و اخلاقی است. RCD با دقتی شگفت انگیز، کوچکترین جریان نشتی را تشخیص داده و قبل از وقوع فاجعه، مدار را در کسری از ثانیه قطع میکند. اما با وجود تمام این مزایای غیر قابل انکار، بسیاری از برقکاران، مهندسان و حتی مصرف کنندگان، گاهی با این قطعه دچار چالش میشوند.
عباراتی مانند “محافظ جان بی دلیل میپرد”، “این کلیدها حساسیت الکی دارند” یا “در سیستم ما جواب نمیدهد” بسیار شنیده میشود. اینجاست که سوال اصلی مطرح میشود: معایب کلید محافظ جان چیست؟ آیا این نگهبان، خود دارای نقطه ضعف است؟ پاسخ کوتاه این است که RCD یک قطعه تقریبا بی نقص برای هدفی است که برای آن ساخته شده؛ اما درک نادرست از عملکرد، انتخاب نوع اشتباه و نصب غیر اصولی، میتواند آن را از یک “نگهبان” به یک “مزاحم” تبدیل کند.
شرکت مبین نیرو رای، به عنوان تامین کننده تخصصی تجهیزات برق صنعتی، اتوماسیون و نماینده رسمی برندهای معتبری چون TECO و اسپکتر (Specter)، در این مقاله به صورت فنی و عمیق، به جای کلمه “معایب”، به “محدودیت ها، چالش ها و سوء تفاهم های” رایج در مورد RCD میپردازد. درک این موارد برای هر متخصص برق ضروری است.
ما به عنوان تأمین کننده تخصصی و پیشرو در زمینه تجهیزات برق صنعتی، اتوماسیون و کنترل، متعهد به ارائه راه حل های نوآورانه و محصولات با کیفیت به صنایع کشور هستیم. با تکیه بر دانش فنی روز، تجربه چندین ساله و همکاری با معتبرترین برندهای جهانی، «مبین نیرو» همراه قابل اعتماد شما در بهینه سازی فرآیندها، افزایش بهره وری و تضمین پایداری در پروژه های صنعتی شماست.
اطلاعات تماس و دسترسی:
کلید محافظ جان (RCD) به خودی خود “عیب” فنی ذاتی ندارد؛ معایب کلید محافظ جان که در عمل با آن مواجه میشویم، تقریبا همیشه ناشی از یکی از این سه مورد است: 1. درک نادرست از عملکرد، 2. انتخاب نوع اشتباه، یا 3. نصب غیر اصولی.
بزرگترین “عیب” یا محدودیت درک نشده این است که RCD (از نوع RCCB) هیچ حفاظتی در برابر اضافه بار یا اتصال کوتاه ندارد. این یک سوء تفاهم مرگبار است. چالش عملیاتی رایج بعدی، پدیده “قطع بی مورد” (Nuisance Tripping) است که “عیب” RCD نیست، بلکه نشان دهنده وجود نشتی های جریان تجمعی در وسایل الکترونیکی مدرن یا مشکلات سیم کشی است. در نهایت، خطرناک ترین “عیب” پنهان، پدیده “کور شدن” (Blinding) کلیدهای نوع AC (ارزان قیمت ترین نوع) در برابر جریان های DC پالسی ناشی از همین تجهیزات الکترونیکی است که باعث عمل نکردن RCD در زمان خطای واقعی میشود.
بسیاری از چالش هایی که به عنوان معایب کلید محافظ جان شناخته میشوند، در واقع وظایفی هستند که RCD اصلا برای انجام آنها طراحی نشده است. اشتباه گرفتن RCD با یک کلید همه کاره، اولین قدم در ایجاد یک سیستم ناایمن است.
این بزرگترین و خطرناک ترین سوء تفاهم است. کلید محافظ جان خالص (که با نام RCCB شناخته میشود) فقط و فقط به جریان نشتی (اختلاف فاز و نول) حساس است.
مشابه مورد قبل، RCD برای قطع جریان های عظیم اتصال کوتاه (هزاران آمپر) طراحی نشده است.
RCD یک دستگاه جریانی است، نه ولتاژی. اگر ولتاژ شبکه به جای 230 ولت، ناگهان به 300 ولت افزایش یابد (مثلا به دلیل پاره شدن نول در شبکه)، RCD هیچ واکنشی نشان نمیدهد و اجازه میدهد این ولتاژ مخرب وارد تجهیزات شما شده و آنها را بسوزاند. برای این خطر باید از محافظ های ولتاژ (Surge Protectors یا OVP) استفاده کرد.
این یک محدودیت ذاتی و غیر قابل اجتناب است. RCD بر اساس اختلاف جریان فاز و نول کار میکند.
این رایج ترین شکایتی است که به عنوان معایب کلید محافظ جان مطرح میشود: “کلید محافظ جان الکی میپرد!”. واقعیت این است که RCD تقریبا هرگز “الکی” نمیپرد. قطع شدن آن (Trip) یک نشانه است؛ نشانه ای که اغلب توسط ما نادیده گرفته میشود یا به اشتباه تفسیر میشود.
“قطع بی مورد” یا Nuisance Tripping به وضعیتی گفته میشود که RCD مدار را قطع میکند، در حالی که هیچ خطای برق گرفتگی آشکاری وجود ندارد. این پدیده میتواند ناشی از نصب اشتباه، خرابی تجهیزات یا نشتی های تجمعی باشد.
ساده ترین علت، وجود یک خطای واقعی است. یک دستگاه (مانند آبگرمکن، ماشین لباسشویی، پمپ آب) دچار نقص عایقی شده و جریان کوچکی به بدنه آن نشت میکند. RCD این نشتی را به درستی تشخیص داده و قطع میکند. این “عیب” نیست، این دقیقا کارکرد RCD است.
این علت، فنی تر و رایج ترین دلیل در ساختمان های مدرن است.
به جای حذف RCD (که یک راه حل خطرناک و غیر قانونی است)، باید از راه حل های مهندسی استفاده کرد:
این فنی ترین، پنهان ترین و خطرناک ترین “عیب” در استفاده از کلیدهای محافظ جان است، که مستقیما با پیشرفت تکنولوژی در تجهیزات ما مرتبط است.
تمام وسایل الکترونیکی مدرن، از شارژر لپ تاپ و لامپ LED گرفته تا محصولات اشنایدر الکتریک برای بهره وری بالاتر و اینورترهای کنترل دور، از منابع تغذیه سوئیچینگ (SMPS) استفاده میکنند. این منابع تغذیه، برق AC ورودی را ابتدا با یک پل دیودی به DC تبدیل میکنند.

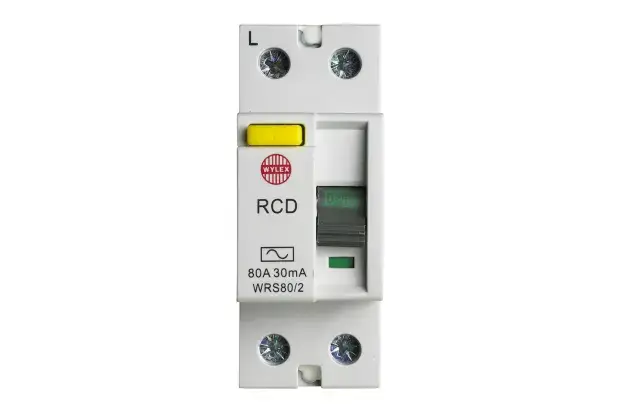

RCD های استاندارد و ارزان قیمتی که در بازار به وفور یافت میشوند، از نوع Type AC هستند (علامت یک موج سینوسی ~ روی آنها حک شده است).
این یک “عیب” بزرگ در انتخاب RCD است. شما با نصب یک RCD ارزان قیمت Type AC در یک خانه مدرن، نه تنها ایمنی را افزایش نداده اید، بلکه ممکن است آن را به صورت پنهان، کاهش داده باشید.
بر اساس استاندارد جهانی IEC 60755، RCD ها بر اساس نوع جریان نشتی که تشخیص میدهند، طبقه بندی میشوند:
| نوع RCD | علامت | حساس به جریان نشتی | کاربرد |
| Type AC | سینوسی AC خالص | منسوخ شده برای مصارف عمومی. فقط برای بارهای اهمی خالص (هیتر، لامپ رشته ای). | |
| Type A | AC سینوسی + DC پالسی | استاندارد الزامی برای تمام مصارف خانگی و تجاری مدرن (پریزها، LED، کامپیوتر). | |
| Type F | AC + DC پالسی + فرکانس مختلط | برای مدارهای دارای اینورترهای تک فاز (مانند ماشین لباسشویی یا کولر گازی اینورتری). | |
| Type B | AC + DC پالسی + فرکانس مختلط + DC صاف | الزامی برای مدارهای دارای اینورترهای سه فاز (VFD)، شارژر خودرو برقی (EV)، سیستم های PV. |
این دسته از معایب کلید محافظ جان به طور خاص در محیط های صنعتی و در زمان نصب رخ میدهد و حوزه تخصصی شرکت مبین نیرو محسوب میشود.
اینورترهای کنترل دور موتور (VFD) مانند اینورتر 5/5 کیلووات T310 تکو، به دلیل ماهیت عملکردی خود (سوئیچینگ فرکانس بالا) و وجود لینک DC داخلی، ذاتا جریان های نشتی فرکانس بالا و همچنین پتانسیل نشتی DC صاف بالایی دارند.
در برخی ساختمان های بسیار قدیمی (سیستم TN-C)، سیم نول (N) و ارت (PE) یکی بوده و به عنوان PEN شناخته میشود. در این سیستم ها، نصب RCD دو پل یا چهار پل غیر ممکن و بی فایده است.
یک اشتباه مرگبار در نکات ایمنی و فنی در هنگام مونتاژ تابلو برق، اشتراک گذاری نول بعد از RCD است.
RCD ها قطعات الکترومکانیکی هستند. مکانیسم قطع کننده مکانیکی آنها ممکن است به مرور زمان به دلیل گرد و غبار یا عدم استفاده، گیر کند.
خیر. RCD یک دستگاه حفاظتی بسیار قابل اعتماد است. چالش هایی که به عنوان “معایب” شناخته میشوند، تقریبا همیشه ناشی از انتخاب نوع اشتباه (مثلا Type AC به جای A)، نصب اشتباه (مشکلات نول) یا درک نادرست از محدودیت های آن (نداشتن حفاظت اضافه بار) است.
این پدیده “قطع بی مورد” (Nuisance Tripping) نام دارد. دلیل آن “الکی” نیست، بلکه یا یک دستگاه معیوب دارید، یا سیم کشی شما رطوبت دارد، یا (محتمل تر از همه) “نشتی های تجمعی” از دستگاه های الکترونیکی متعدد شما از آستانه 30 میلی آمپر فراتر رفته است.
خیر، هرگز. RCD (مدل RCCB) هیچ حفاظتی در برابر اضافه بار یا اتصال کوتاه ندارد. برای این کار باید حتما یک فیوز مینیاتوری (MCB) یا کلید حرارتی اشنایدر الکتریک (برای موتور) قبل از آن نصب کنید.
RCD نوع AC (ارزان قیمت) در برابر جریان نشتی DC پالسی که توسط تمام وسایل الکترونیکی مدرن (کامپیوتر، LED) ایجاد میشود، “کور” میشود و حساسیت خود را از دست میدهد. این یعنی ممکن است در زمان یک برق گرفتگی واقعی، عمل نکند.
حداقل استاندارد الزامی برای تاسیسات خانگی و تجاری مدرن، استفاده از Type A است.
بله. RCD اختلاف جریان فاز و نول را میسنجد و به ارت برای کار کردن نیازی ندارد. اما در سیستم بدون ارت، فرد باید دچار شوک شود تا RCD عمل کند، در حالی که در سیستم با ارت، RCD قبل از تماس انسان و به صورت پیشگیرانه عمل میکند.
اینورترها نشتی جریان فرکانس بالا و DC بالایی دارند. این هم باعث قطع بی مورد RCD های معمولی میشود و هم آنها را کور میکند. برای حفاظت مدارهای VFD سه فاز، الزاما باید از RCD گران قیمت Type B استفاده شود.
به جای یک RCD برای کل واحد، مدارها را تفکیک کنید. برای هر خط از یک RCBO (ترکیبی) مجزا استفاده کنید. این کار هم استانداردتر است و هم از قطع شدن کل برق جلوگیری میکند.
بله. RCD های صنعتی و پیشرفته، مانند محصولات برند اسپکتر، قابلیت نصب کنتاکت کمکی فیوز محافظ جان را دارند. این کنتاکت میتواند وضعیت قطع RCD را به PLC یا سیستم هشدار اطلاع دهد.
با توجه به اهمیت حیاتی این قطعه، خرید RCD فقط باید از تامین کنندگان معتبر و نمایندگان رسمی انجام شود. محصولات تقلبی ممکن است از مکانیسم های ارزان قیمت استفاده کنند که یا بی دلیل میپرند یا (خطرناک تر) در زمان خطا اصلا عمل نمیکنند.
در پایان این تحلیل فنی، دوباره به سوال اصلی بازمیگردیم: معایب کلید محافظ جان چیست؟ اکنون میدانیم که این قطعه شگفت انگیز، “عیب” به معنای نقص فنی ندارد. چالش های آن، همگی ریشه در درک ناقص ما از عملکرد و محدودیت های آن دارند.
RCD یک نگهبان متخصص است، نه یک ابرقهرمان همه کاره. او فقط برای یک کار آموزش دیده است: تشخیص کوچکترین فرار جریان از مسیر اصلی. او نمیتواند جلوی اضافه بار را بگیرد (وظیفه MCB است) و نمیتواند برق گرفتگی بین فاز و نول را تشخیص دهد.
چالش های مدرن مانند “قطع بی مورد” و “کور شدن”، معایب RCD نیستند، بلکه معایب انتخاب اشتباه RCD (استفاده از Type AC) برای دنیای مدرن پر از تجهیزات الکترونیکی هستند. در صنعت، عدم استفاده از RCD نوع B برای اینورترها، یک خطای مهندسی است، نه عیب RCD.
در شرکت مبین نیرو رای، ما به ارائه راهکارهای مهندسی دقیق معتقدیم. ما نه تنها تجهیزات حفاظتی استاندارد مانند فیوز محافظ جان 63 آمپر چهار پل اسپکتر را ارائه میدهیم، بلکه تیم فنی ما آماده است تا به شما در انتخاب دقیق ترین نوع RCD (اعم از A, F یا B) متناسب با بارها و تجهیزات شما، از جمله اینورترهای TECO، مشاوره دهد.
