ایا کلید محافظ جان بدون ارت عمل میکند؟ بله، اما چگونه؟ راهنمای کامل عملکرد، نصب و خطرات RCD در سیستم بدون ارت. ایمنی خود را تضمین کنید.
در دنیای مهندسی برق و ایمنی صنعتی، سوالات کمی به اندازه این پرسش، باعث سردرگمی و بحث های تخصصی شده است: ایا کلید محافظ جان بدون ارت عمل میکند؟ این سوال فقط یک کنجکاوی فنی نیست؛ پاسخ آن مستقیما با جان انسان ها در ارتباط است. بسیاری از ساختمان های قدیمی فاقد سیستم ارتینگ (اتصال به زمین) مناسب هستند و برقکاران یا مالکان با این چالش مواجه اند که آیا نصب یک کلید محافظ جان (RCD) به تنهایی، میتواند ایمنی را تامین کند یا خیر. آیا این کار، یک راه حل واقعی است یا یک اطمینان کاذب و خطرناک؟
پاسخ به این سوال، نیازمند درک عمیق از “چگونه” کار کردن این قطعه حیاتی است، نه فقط “بله” یا “خیر”. شرکت مبین نیرو رای، به عنوان یک تامین کننده پیشرو و تخصصی در زمینه تجهیزات برق صنعتی، اتوماسیون و قطعات حفاظتی، و نماینده رسمی برندهای معتبری چون TECO و اسپکتر، وظیفه خود میداند که این ابهام را یک بار برای همیشه به صورت شفاف، فنی و دقیق برطرف سازد. درک صحیح این موضوع، هسته اصلی دانش ایمنی است.
ما به عنوان تأمین کننده تخصصی و پیشرو در زمینه تجهیزات برق صنعتی، اتوماسیون و کنترل، متعهد به ارائه راه حل های نوآورانه و محصولات با کیفیت به صنایع کشور هستیم. با تکیه بر دانش فنی روز، تجربه چندین ساله و همکاری با معتبرترین برندهای جهانی، «مبین نیرو» همراه قابل اعتماد شما در بهینه سازی فرآیندها، افزایش بهره وری و تضمین پایداری در پروژه های صنعتی شماست.
اطلاعات تماس و دسترسی:
بله، کلید محافظ جان (RCD) حتی بدون وجود سیم ارت نیز عمل میکند. اما نحوه عملکرد و سطح حفاظتی آن کاملا متفاوت خواهد بود.
پاسخ کوتاه فنی این است: کلید RCD برای کار کردن، نیازی به سیم ارت ندارد، زیرا اساس کار آن بر سیم ارت بنا نشده است. RCD یک دستگاه “تفاضلی” است؛ یعنی اختلاف جریان بین سیم فاز (رفت) و سیم نول (برگشت) را میسنجد. اگر فردی دچار برق گرفتگی شود و جریان از طریق بدن او به زمین نشت کند، RCD این عدم تعادل را تشخیص داده و مدار را قطع میکند.
اما نکته حیاتی اینجاست: در یک سیستم بدون ارت، RCD زمانی عمل میکند که برق گرفتگی در حال وقوع است و بدن انسان به عنوان مسیر نشت جریان عمل میکند. در حالی که در یک سیستم دارای ارت، RCD به صورت پیشگیرانه و قبل از وقوع برق گرفتگی عمل میکند. در ادامه این مقاله، این دو سناریو را به طور کامل تشریح خواهیم کرد.

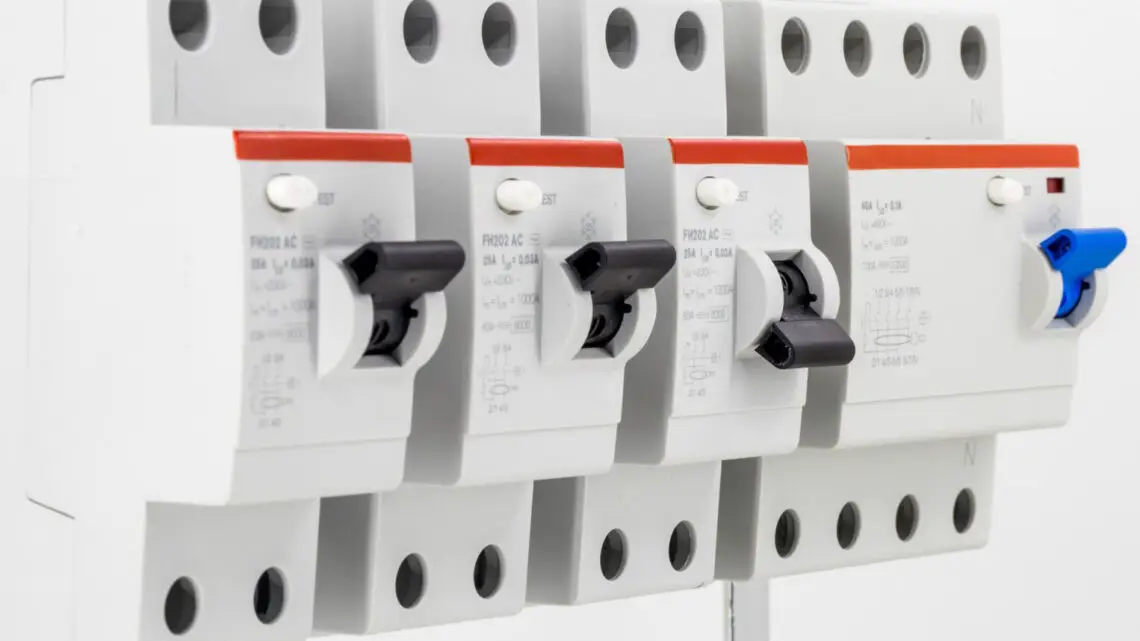

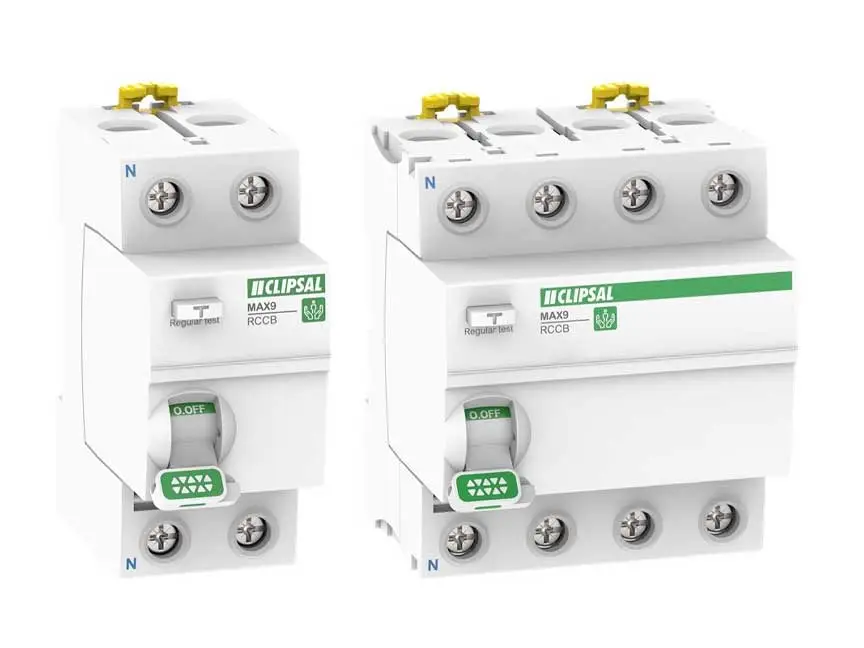

برای اینکه بفهمیم چرا RCD به ارت وابسته نیست، باید مکانیزم داخلی آن را بشکافیم. نام فنی و دقیق تر RCD، در واقع RCCB (Residual Current Circuit Breaker) یا “کلید مدارشکن جریان باقیمانده” است.
کار RCD بر پایه یکی از اساسی ترین قوانین فیزیک، یعنی قانون جریان کیرشهف (KCL) استوار است. این قانون میگوید در هر نقطه از یک مدار، مجموع جریان های ورودی باید برابر با مجموع جریان های خروجی باشد.
درک این تفاوت، پایه درک ایمنی است.
به همین دلیل است که RCD هرگز جایگزین MCB نمیشود و این دو باید به صورت مکمل در مدار نصب شوند. (یا از یک قطعه ترکیبی به نام RCBO استفاده شود).
همانطور که در مکانیزم بالا دیدید، RCD در هیچ نقطه ای به سیم ارت متصل نمیشود. ترمینال های آن فقط فاز و نول (ورودی و خروجی) هستند. RCD اهمیتی نمیدهد که جریان نشتی کجا میرود؛ چه از طریق سیم ارت، چه از طریق بدن انسان، چه از طریق دیوار مرطوب. RCD فقط یک سوال میپرسد: “آیا جریانی که از فاز فرستادم، عینا از نول برگشت؟” اگر پاسخ “خیر” باشد، قطع میکند. این استقلال عملکردی، پاسخ قاطع به سوال “ایا کلید محافظ جان بدون ارت عمل میکند” است.
این سناریو، حالت استاندارد و طراحی ایده آل یک سیستم ایمن است که در آن، هم RCD و هم سیستم ارت وجود دارند.
تماس غیر مستقیم یعنی لمس کردن بدنه ی فلزی یک دستگاه (مثل ماشین لباسشویی، یخچال، پمپ آب) که به دلیل خرابی داخلی (مثلا زخمی شدن سیم) برق دار شده است.
در این سناریو، مدار قبل از اینکه انسانی حتی فرصت لمس کردن دستگاه معیوب را پیدا کند، قطع شده است. کاربر فقط متوجه پریدن کلید محافظ جان میشود. این بالاترین سطح ایمنی است. اینجا RCD و ارت با هم کار کردند تا یک خطا را به صورت پیشگیرانه خنثی کنند.
این سناریو، دقیقا موضوع سوال ماست. ساختمانی قدیمی که چاه ارت ندارد، اما ما یک RCD (مثلا 30 میلی آمپر) در ورودی آن نصب کرده ایم.
در این حالت، سیستم ارت وجود ندارد تا خطا را پیشاپیش گزارش دهد. حفاظت به “تماس مستقیم” موکول میشود.
آیا RCD عمل کرد؟ بله. آیا از مرگ حتمی جلوگیری کرد؟ بله. اما تفاوت کلیدی اینجاست: در این سناریو، فرد باید دچار شوک الکتریکی شود تا RCD عمل کند. اگرچه این شوک به دلیل سرعت بالای قطع (کمتر از 30 میلی ثانیه)، معمولا کشنده نیست و در آستانه ایمن (طبق استانداردهای بین المللی) قرار دارد، اما همچنان یک شوک دردناک و ناخوشایند است.
پس پاسخ سوال ایا کلید محافظ جان بدون ارت عمل میکند مثبت است، اما این عملکرد، واکنشی (Reactive) است نه پیشگیرانه (Proactive).
این جدول به صورت خلاصه تفاوت این دو سناریو را نشان میدهد:
| ویژگی | عملکرد RCD “با” سیستم ارت | عملکرد RCD “بدون” سیستم ارت |
| اساس عملکرد | تشخیص نشت جریان به سیم ارت (PE) | تشخیص نشت جریان از طریق بدن قربانی به زمین |
| نوع حفاظت | حفاظت پیشگیرانه (قبل از تماس انسان) | حفاظت واکنشی (بعد از تماس انسان) |
| هدف حفاظت | حفاظت از تماس غیر مستقیم (Indirect Contact) | حفاظت از تماس مستقیم (Direct Contact) |
| تجربه کاربر | کاربر متوجه قطع برق میشود | کاربر دچار یک شوک الکتریکی کوتاه اما واقعی میشود |
| سطح ایمنی | بسیار بالا (ایمنی کامل سیستم) | متوسط (فقط حفاظت از مرگ حتمی) |
| وضعیت استاندارد | الزامی و استاندارد کامل (سیستم TN-S یا TT) | غیر استاندارد، یک راه حل حداقلی برای ایمنی |
بخش بزرگی از سردرگمی در مورد “ایا کلید محافظ جان بدون ارت عمل میکند” ریشه در یک قطعه منسوخ شده به نام ELCB دارد.
بسیاری از برقکاران قدیمی، به اشتباه RCD های مدرن را نیز ELCB (Earth Leakage Circuit Breaker) مینامند. اما این دو، فناوری کاملا متفاوتی دارند.
کلیدهای ELCB قدیمی، از نوع “ولتاژی” (Voltage-Operated) بودند. این کلیدها واقعا به سیم ارت نیاز داشتند.
RCD های مدرن که امروزه ما استفاده میکنیم، از نوع “جریانی” (Current-Operated) هستند. همانطور که در بخش های قبلی توضیح دادیم، این کلیدها اختلاف جریان فاز و نول را میسنجند و هیچ ترمینال یا نیازی به اتصال سیم ارت مرجع ندارند.
بنابراین، اگر برقکاری با تکیه بر دانش قدیمی ELCB ها بگوید “محافظ جان بدون ارت کار نمیکند”، او در واقع به یک فناوری 50 سال پیش اشاره دارد. RCD های مدرن قطعا بدون ارت کار میکنند.
پاسخ کوتاه: خیر.
اگرچه RCD بدون ارت “کار میکند”، اما نصب آن به عنوان یک راه حل دائمی در ساختمانی که فاقد سیستم ارتینگ است، یک راه حل موقتی و غیر استاندارد تلقی میشود.
بر اساس مقررات ملی ساختمان ایران (مبحث 13) و استانداردهای جهانی مانند IEC 60364، ایمنی کامل در تاسیسات الکتریکی مدرن (مانند سیستم TN-S یا TT) بر پایه دو ستون اصلی استوار است:
نصب RCD به تنهایی، مانند داشتن یک سیستم اعلام حریق بسیار قوی بدون داشتن درب خروج اضطراری است. RCD میتواند خطر را اعلام (قطع) کند، اما سیستم ارت است که مسیر ایمن خروج خطا را فراهم میسازد.
RCD و ارت، مکمل یکدیگرند و ضعف های هم را پوشش میدهند:
بنابراین، پاسخ مهندسی صحیح این است که RCD نباید به عنوان جایگزین سیستم ارت دیده شود، بلکه باید به عنوان مکمل حیاتی آن نصب گردد.
نصب RCD در سیستم بدون ارت، علاوه بر ایجاد “اطمینان کاذب”، میتواند در صورت اجرای نادرست، خطرات جدیدی نیز ایجاد کند.
در بسیاری از ساختمان های بسیار قدیمی (سیستم TN-C)، یک سیم مشترک هم کار نول (N) و هم کار ارت (PEN) را انجام میداد. در این سیستم ها، در داخل پریزها، ترمینال نول و ارت به هم “پل” (Jump) شده اند.
خطر فاجعه بار: اگر شما یک RCD دو پل (فاز و نول) را در ورودی چنین سیستمی نصب کنید، RCD هرگز عمل نخواهد کرد. چرا؟ چون جریانی که از بدنه دستگاه به “ارت” پریز نشت میکند، از طریق همین پل، مستقیما به “نول” بازمیگردد. از دید RCD، هیچ جریانی از مدار خارج نشده و ترازوی فاز و نول کاملا برابر است! این بدترین حالت ممکن است، زیرا شما هم RCD نصب کرده اید و هم حفاظت ارت دارید، اما ترکیب آنها حفاظت را خنثی کرده است.
راه حل: قبل از نصب RCD، سیستم برق باید توسط یک متخصص بازبینی شود. در صورت وجود سیستم TN-C، باید به سیستم TT (ایجاد چاه ارت مجزا) یا TN-S (جداسازی کامل نول و ارت از مبدا) تبدیل شود.
دانستن اینکه ایا کلید محافظ جان بدون ارت عمل میکند کافی نیست. باید بدانید کدام کلید را انتخاب کنید.
در سبد محصولات مبین نیرو، میتوانید تجهیزات حفاظتی استاندارد و قابل اعتمادی را بیابید.
بله. RCD بر اساس اختلاف جریان فاز و نول کار میکند. اگر جریان از طریق بدن شما به زمین نشت کند، این اختلاف ایجاد شده و کلید عمل میکند.
RCD های 30 میلی آمپری طوری طراحی شده اند که در کمتر از 30 میلی ثانیه قطع کنند. این سرعت، شوک را در آستانه “غیر کشنده” نگه میدارد، اما همچنان یک شوک دردناک و خطرناک است.
بله، اکیدا توصیه میشود. نصب RCD در سیستم بدون ارت، اگرچه ایده آل نیست، اما سطح ایمنی را به طور چشمگیری نسبت به حالت “فقط فیوز” افزایش میدهد و میتواند از مرگ حتمی جلوگیری کند.

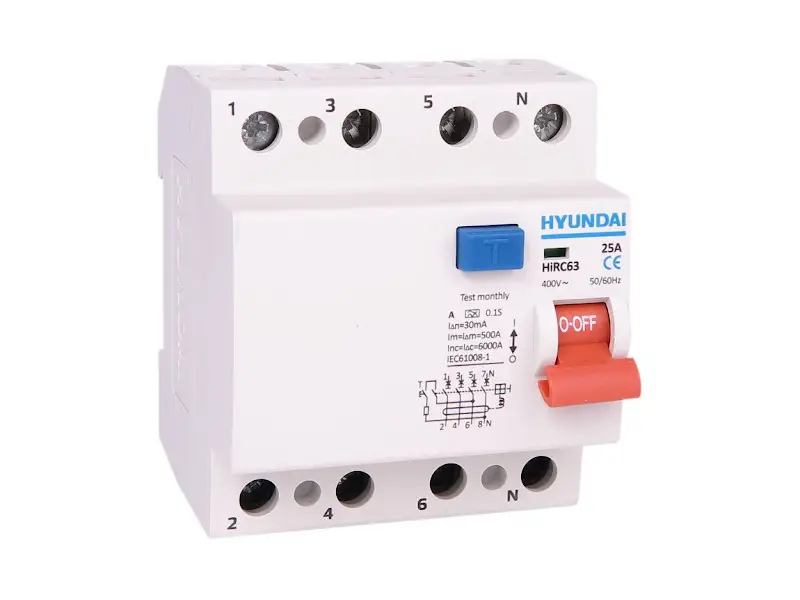

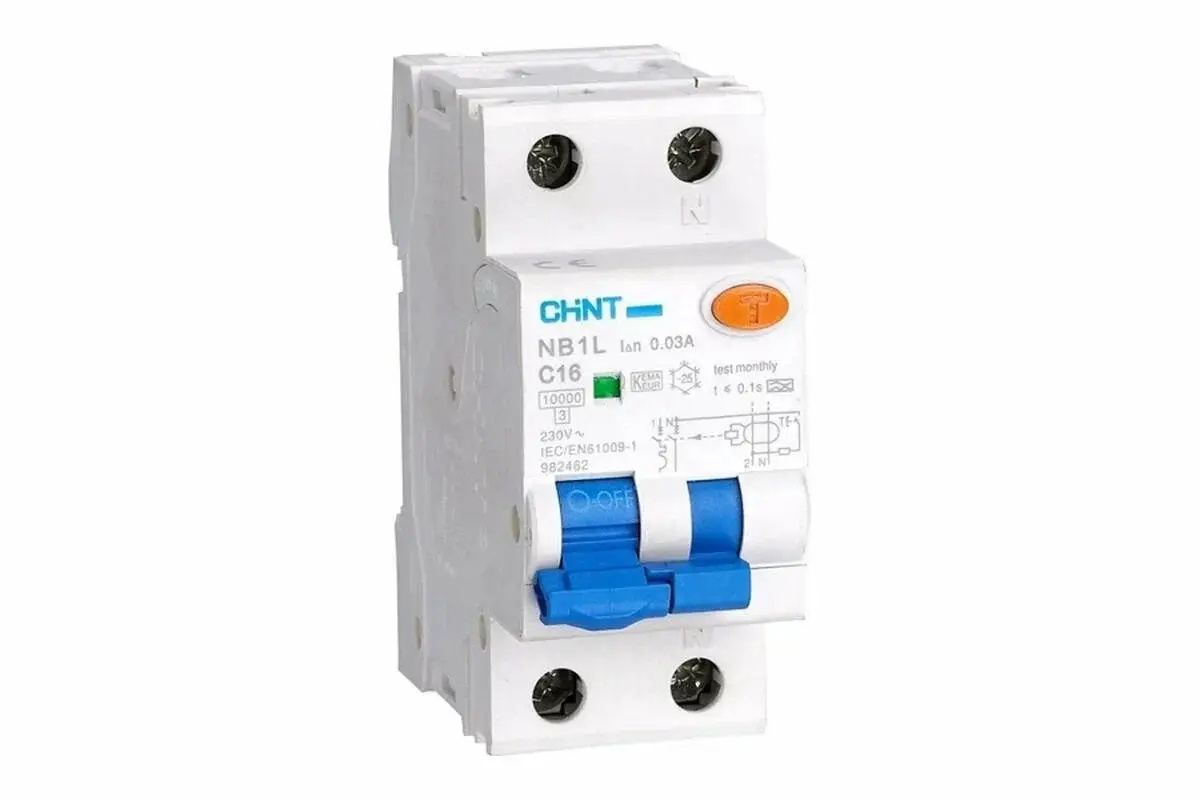

RCD (یا RCCB) فقط حفاظت نشتی جریان (برق گرفتگی) دارد. RCBO یک کلید ترکیبی است که هم کار RCD (حفاظت جان) و هم کار MCB (حفاظت اضافه بار و اتصال کوتاه) را با هم انجام میدهد.
در سیستم های قدیمی، اغلب “نشتی های تجمعی” کوچک از دستگاه های مختلف (کامپیوتر، تلویزیون) یا رطوبت در سیم کشی وجود دارد. مجموع این نشتی های کوچک میتواند از 30 میلی آمپر فراتر رفته و باعث قطع RCD شود. این قطع ها “بی دلیل” نیستند و نشان دهنده وجود مشکل در سیستم هستند.
بله. دکمه تست، یک مقاومت داخلی در خود کلید است که به صورت مصنوعی یک نشتی جریان داخلی بین فاز خروجی و نول ورودی ایجاد میکند تا مکانیزم RCD را آزمایش کند. این تست هیچ ارتباطی با وجود یا عدم وجود سیم ارت خارجی ندارد.
این سوال مانند پرسیدن این است که “کدام چرخ خودرو مهمتر است؟” یا “ایربگ مهمتر است یا کمربند ایمنی؟”. هر دو بخش های حیاتی و مکمل یک سیستم ایمنی کامل هستند. RCD حفاظت فعال است، ارت حفاظت غیرفعال. شما به هر دو نیاز دارید.
نصب تجهیزات برقی، به خصوص RCD، نیازمند دانش فنی دقیق است. یک اشتباه کوچک (مانند اشتباه گرفتن نول ورودی و خروجی یا نصب در سیستم TN-C) میتواند کل حفاظت را بی اثر و حتی خطرناک تر کند. اکیدا توصیه میشود این کار توسط یک برقکار ماهر انجام شود.
استفاده از آنها در مدارهایی که فقط شامل بارهای اهمی (لامپ رشته ای، هیتر) هستند، مشکلی ندارد. اما برای مدارهای پریز که به وسایل الکترونیکی مدرن متصل میشوند، استفاده از Type AC میتواند خطرناک باشد و باید از Type A استفاده کرد.
با توجه به اهمیت حیاتی این قطعه، باید آن را از تامین کنندگان معتبر که اصالت کالا را تضمین میکنند، تهیه کنید. مبین نیرو با ارائه محصولات استاندارد از برندهای معتبر جهانی، این اطمینان را به شما میدهد.
پاسخ نهایی به سوال “ایا کلید محافظ جان بدون ارت عمل میکند” یک “بله” قاطع، اما همراه با یک “اما” بسیار بزرگ است. بله، RCD عمل میکند، زیرا مکانیزم آن بر پایه سنجش اختلاف جریان فاز و نول است و به سیم ارت وابستگی ندارد. این دستگاه میتواند در لحظه وقوع برق گرفتگی، با تشخیص جریان نشتی از بدن انسان، جان او را نجات دهد.
اما، این حالت، عملکرد ایده آل سیستم نیست. این یک ایمنی واکنشی و در لحظه خطر است. ایمنی کامل و پیشگیرانه، که استاندارد جهانی و الزامی است، تنها زمانی رخ میدهد که RCD در کنار یک سیستم ارتینگ کارآمد نصب شود. در آن حالت، خطا قبل از تماس انسان شناسایی و خنثی میشود.
RCD را به عنوان کمربند ایمنی و سیستم ارت را به عنوان ایربگ خودرو در نظر بگیرید. هر دو برای نجات جان شما طراحی شده اند و هیچکدام جایگزین دیگری نیست.
در شرکت مبین نیرو رای، ما قویا توصیه میکنیم که برای ایمنی کامل، هر دو سیستم را با هم اجرا کنید. اما اگر در یک ساختمان قدیمی و فاقد ارت هستید، نصب یک RCD با کیفیت (ترجیحا Type A)، یک اقدام حیاتی، هوشمندانه و فوری برای ارتقای چشمگیر سطح ایمنی و جلوگیری از فجایع است. برای دریافت مشاوره فنی رایگان و انتخاب صحیح تجهیزات حفاظتی، با ما در تماس باشید.
