مقدمه

در دنیای مهندسی برق، کلید محافظ جان (RCD) به عنوان یک فرشته نجات شناخته میشود. این قطعه کوچک و حیاتی، با دقتی باورنکردنی، کوچکترین نشتی جریان را تشخیص داده و با قطع مدار در کسری از ثانیه، از وقوع فجایع مرگبار برق گرفتگی و آتش سوزی های ناشی از آن جلوگیری میکند. نصب این کلید امروزه در تمام تاسیسات برقی، چه خانگی و چه صنعتی، یک الزام قانونی و اخلاقی غیر قابل انکار است. اما یک واقعیت فنی وجود دارد که اغلب نادیده گرفته میشود: یک کلید محافظ جان گران قیمت که در محل اشتباهی نصب شده باشد، هیچ تفاوتی با یک تکه پلاستیک بی ارزش ندارد.

دانستن محل نصب کلید محافظ جان، یک سوال ساده با یک پاسخ پیچیده است. آیا باید آن را در ورودی اصلی تابلو برق نصب کرد؟ آیا باید برای هر پریز آشپزخانه یک کلید مجزا گذاشت؟ در تابلو برق صنعتی چطور؟ محل نصب RCD در کنار یک اینورتر (VFD) کجاست؟ یک اشتباه کوچک در محل نصب، نه تنها ایمنی را فراهم نمیکند، بلکه میتواند با ایجاد یک “اطمینان کاذب”، سیستم را خطرناک تر از قبل کند.

شرکت مبین نیرو رای، به عنوان تامین کننده تخصصی تجهیزات برق صنعتی، اتوماسیون و نماینده رسمی برندهای معتبری چون TECO و اسپکتر (Specter)، در این مقاله جامع، به صورت تخصصی و قدم به قدم، به این سوال حیاتی پاسخ میدهد. ما نه تنها به شما میگوییم که بهترین محل نصب کلید محافظ جان کجاست، بلکه دلایل فنی، اشتباهات رایج، و سناریوهای مختلف خانگی و صنعتی را تشریح خواهیم کرد.

اطلاعات تماس و دسترسی:

• تلفن : 02188842616
• وب سایت: mobinniroo.com
• فروشگاه: mobinniroo.com/shop
• ایمیل: info@mobinniroo.com

محل نصب کلید محافظ جان

محل نصب کلید محافظ جان (RCD) به استراتژی حفاظتی شما بستگی دارد، اما یک قانون طلایی و غیر قابل تغییر وجود دارد: RCD (از نوع RCCB) همیشه باید بعد از تجهیز حفاظت اصلی در برابر اضافه بار و اتصال کوتاه (مانند فیوز مینیاتوری MCB یا کلید اتوماتیک MCCB) و قبل از مدارهای مصرف کننده نهایی (مانند پریزها یا روشنایی) نصب شود.

به زبان ساده تر، محل نصب RCD در داخل تابلو توزیع برق (تابلو مینیاتوری خانگی یا تابلو برق صنعتی) است. وظیفه آن نظارت بر جریان رفت (فاز) و برگشت (نول) در یک یا چند مدار است. انتخاب اینکه این کلید کجای تابلو قرار گیرد—چه به عنوان یک کلید اصلی برای کل واحد، چه به صورت تفکیکی برای مدارهای حساس—سطح ایمنی، هزینه و راحتی شما را تعیین میکند. نصب آن قبل از فیوز اصلی یا اتصال اشتباه شینه نول، دو اشتباه مرگبار هستند که کل سیستم حفاظت را از کار می اندازند.

چرا مکان نصب اینقدر حیاتی است؟

قبل از اینکه نقشه تابلو برق را باز کنیم، باید بدانیم چرا محل نصب اینقدر مهم است. پاسخ در “چگونه کار کردن” RCD و “انواع” آن نهفته است.

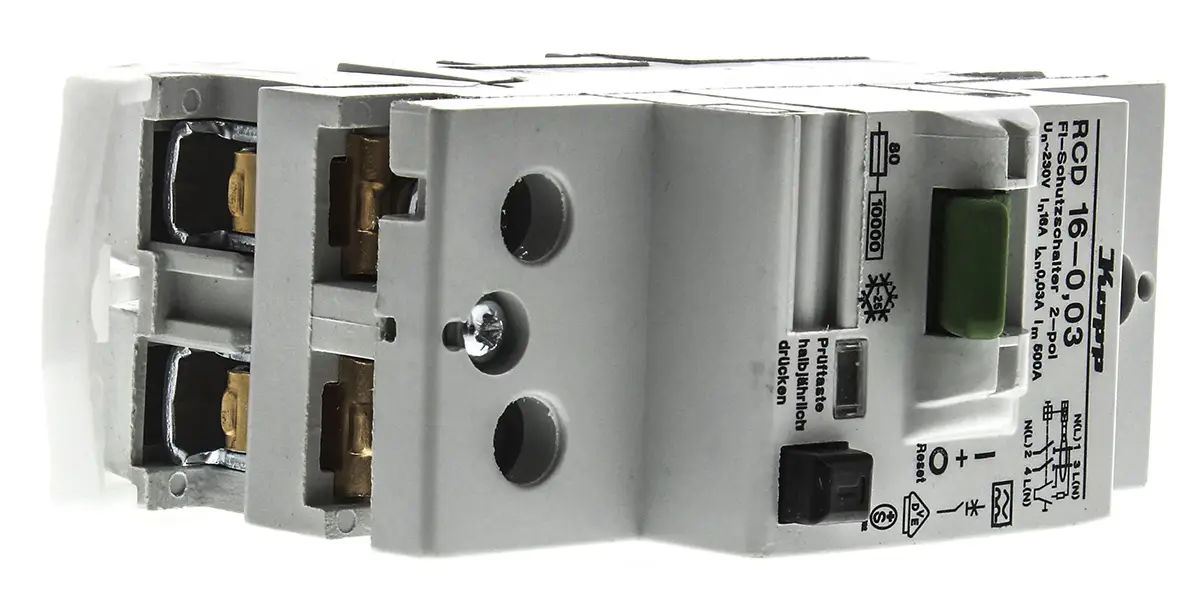

بازخوانی سریع: RCD چگونه کار میکند؟ (اصل ترازوی جریان)

کلید محافظ جان (RCD) که نام فنی تر آن RCCB (Residual Current Circuit Breaker) است، کاری به اضافه بار یا اتصال کوتاه ندارد. او فقط یک وظیفه دارد: مقایسه کردن. RCD مانند یک ترازوی بسیار دقیق عمل میکند. بر اساس قانون جریان کیرشهف، هر مقدار جریانی که از سیم فاز (L) خارج میشود، باید دقیقا همان مقدار از سیم نول (N) بازگردد.

1. حالت عادی: جریان رفت = 5 آمپر، جریان برگشت = 5 آمپر. اختلاف = 0. ترازو متعادل است.
2. حالت خطا (برق گرفتگی): فردی به بدنه ی برق دار دستگاهی دست میزند. 0.03 آمپر (30 میلی آمپر) جریان از طریق بدن او به زمین نشت میکند.
3. تشخیص خطا: جریان رفت = 5 آمپر، جریان برگشت = 4.97 آمپر. اختلاف = 0.03 آمپر. ترازو نامتعادل است. RCD در کسری از ثانیه (کمتر از 30 میلی ثانیه) مدار را قطع میکند.

این مکانیزم ساده، دو نکته حیاتی در مورد محل نصب به ما میگوید:

1. RCD باید حتما به هر دو سیم فاز و نول دسترسی داشته باشد تا بتواند آنها را مقایسه کند.
2. نول خروجی از RCD باید کاملا از نول ورودی ایزوله باشد.

تفاوت RCD (RCCB) و RCBO: اولین تصمیم در انتخاب محل

در بازار، شما با دو نوع اصلی از این کلیدها مواجه میشوید که محل نصب آنها متفاوت است:

• کلید RCCB (محافظ جان خالص): این همان RCD معروف است. این قطعه فقط حفاظت نشتی جریان دارد. همانطور که گفتیم، هیچ حفاظتی در برابر اضافه بار یا اتصال کوتاه ندارد. بنابراین، محل نصب آن همیشه باید بعد از یک MCB (فیوز مینیاتوری) باشد تا خود RCCB در برابر اتصال کوتاه محافظت شود.
• کلید RCBO (محافظ جان ترکیبی): این قطعه، یک MCB و یک RCCB در یک بدنه واحد است. یعنی هم حفاظت اضافه بار/اتصال کوتاه دارد و هم حفاظت نشتی جریان. محل نصب RCBO مستقیما در ابتدای مدار نهایی (مثلا به جای فیوز مینیاتوری پریز آشپزخانه) است.

تفاوت RCD نوع 30mA و 300mA: حفاظت از جان در برابر حفاظت از حریق

این دومین تصمیم حیاتی در مورد محل نصب است. حساسیت RCD تعیین میکند که کجا باید نصب شود.

• RCD با حساسیت 30 میلی آمپر (0.03A): این نوع، حفاظت از جان نام دارد. این آستانه جریان کشنده برای انسان است. محل نصب این کلیدها باید تا حد امکان نزدیک به مصرف کننده نهایی باشد: یعنی برای مدارهای پریز، حمام، آشپزخانه و هر مداری که انسان با آن در تماس مستقیم است.
• RCD با حساسیت 300 میلی آمپر (0.3A) یا 500mA: این نوع، حفاظت از حریق نام دارد. این جریان برای نجات جان انسان بسیار زیاد است، اما برای جلوگیری از آتش سوزی ناشی از نشتی های الکتریکی طولانی مدت کافی است. محل نصب این کلیدها (اگر استفاده شوند) معمولا به عنوان حفاظت اصلی در ورودی تابلو برق (بعد از کنتور و کلید اصلی) است تا حفاظت کلی ساختمان را فراهم کند.

سناریوهای نصب کلید محافظ جان در تابلو برق خانگی (مسکونی)

در تابلو برق خانگی (تابلو مینیاتوری)، سه سناریوی اصلی برای محل نصب کلید محافظ جان وجود دارد که هر کدام مزایا و معایب خود را دارند.

سناریوی 1: حفاظت کلی (نصب یک RCD اصلی برای کل واحد)

این روش، رایج ترین و در عین حال، پر اشکال ترین روش در ساختمان سازی ارزان قیمت است.

• محل نصب: یک کلید فیوز محافظ جان (معمولا 30 میلی آمپر) بلافاصله بعد از کلید مینیاتوری اصلی واحد (Main Breaker) نصب میشود. خروجی این RCD به شینه ورودی تمام فیوزهای مینیاتوری (پریزها، روشنایی، کولر) متصل میشود.
• مزایا:
  • اقتصادی: فقط به یک RCD برای کل واحد نیاز است.
  • حفاظت کامل: تمام مدارهای خانه (حتی روشنایی) تحت حفاظت جانی قرار میگیرند.
• معایب (بسیار بزرگ):
  • قطع بی مورد (Nuisance Tripping): این بزرگترین عیب است. هر وسیله الکترونیکی مدرن (کامپیوتر، تلویزیون، شارژر موبایل) یک نشتی جریان طبیعی بسیار کوچک دارد. مجموع این نشتی های کوچک از تمام وسایل خانه، میتواند به راحتی به آستانه 30 میلی آمپر نزدیک شود و باعث قطع بی دلیل RCD شود.
  • قطع کامل برق: بدترین بخش این سناریو این است که اگر اتوی شما در آشپزخانه یک نشتی کوچک ایجاد کند، RCD اصلی عمل کرده و برق کل خانه (شامل روشنایی، کامپیوتر، یخچال و…) قطع میشود. این بسیار آزاردهنده است.

سناریوی 2: حفاظت تفکیکی (روش استاندارد و مدرن)

این روش، راه حل استاندارد و مهندسی برای حل مشکل سناریوی 1 است.

• محل نصب: تابلو برق به چند بخش تقسیم میشود. کلید اصلی (Main MCB) ورودی را به چند RCD (یا RCBO) تغذیه میکند.
• مثال چیدمان:
  • یک RCD (سی میلی آمپر) برای تمام پریزهای عمومی (اتاق خواب ها، پذیرایی).
  • یک RCD (سی میلی آمپر) مجزا برای مدارهای “حساس” (آشپزخانه، حمام، پریزهای محوطه).
  • مدار روشنایی و مدارهای حساس مانند یخچال یا پکیج (که نشتی ندارند اما قطع شدنشان مشکل ساز است) میتوانند روی یک RCD جداگانه باشند یا (طبق برخی استانداردها) مستقیما به MCB وصل شوند (اگرچه ایمنی کامل را ندارند).
• مزایا:
  • هماهنگی (Selectivity): اگر اتوی آشپزخانه خطا دهد، فقط RCD مربوط به آشپزخانه قطع میشود و برق اتاق خواب ها و روشنایی وصل باقی میماند.
  • کاهش قطع بی مورد: با تقسیم بارها، نشتی های تجمعی در هر RCD کاهش می یابد.
• معایب:
  • هزینه بیشتر: به جای یک RCD، به دو یا سه RCD نیاز دارید.
  • فضای بیشتر: تابلو برق شما باید فضای کافی برای این کلیدهای اضافی را داشته باشد.

سناریوی 3: حفاظت فوق تفکیکی (استفاده از RCBO)

این روش، گران ترین اما بهترین و حرفه ای ترین محل نصب کلید محافظ جان است.

• محل نصب: در این سناریو، ما اصلا از RCCB (محافظ جان خالص) استفاده نمیکنیم.
• چیدمان: به جای هر فیوز مینیاتوری (MCB) برای مدارهای پریز، یک RCBO (کلید ترکیبی محافظ جان و مینیاتوری) نصب میکنیم.
• مثال: یک RCBO شانزده آمپر/سی میلی آمپر برای پریز آشپزخانه. یک RCBO شانزده آمپر/سی میلی آمپر برای پریز اتاق خواب 1. یک RCBO ده آمپر/سی میلی آمپر برای روشنایی.
• مزایا:
  • حفاظت کامل و نهایی: هر مدار به صورت مستقل، هم حفاظت اضافه بار و هم حفاظت نشتی جریان دارد.
  • عیب یابی فوری: اگر خطایی رخ دهد، دقیقا میدانید مشکل از کدام مدار است و فقط همان مدار قطع میشود.
  • حذف کامل قطع بی مورد تجمعی.
• معایب:
  • بیشترین هزینه: RCBO ها به طور قابل توجهی گران تر از MCB ها یا RCCB ها هستند.

محل نصب کلید محافظ جان در تابلو برق صنعتی

در محیط های صنعتی، محل نصب کلید محافظ جان بسیار پیچیده تر و حیاتی تر است. اینجا با بارهای سه فاز، موتورهای قدرتمند، اینورترها و نویزهای الکتریکی شدید سر و کار داریم. این حوزه، تخصص اصلی شرکت مبین نیرو است.

حفاظت اصلی (Incomer) در تابلوهای توزیع (MDB)

در تابلوهای توزیع اصلی صنعتی، حفاظت از جان (30mA) معمولا در ورودی اصلی انجام نمیشود، زیرا نشتی های تجمعی ماشین آلات به سادگی باعث قطع آن میشود.

• محل نصب: در این تابلوها، ممکن است یک RCD (یا رله نشتی جریان Earth Leakage Relay) با حساسیت بالا (مانند 300mA, 500mA یا 1A) بلافاصله بعد از کلید اتوماتیک قابل تنظیم ورودی نصب شود.
• هدف: این کلید برای حفاظت از جان نیست، بلکه برای حفاظت در برابر حریق ناشی از نشتی های بزرگ و حفاظت پشتیبان (Back-up) برای RCD های پایین دست است.

چالش بزرگ: محل نصب RCD برای اینورتر (VFD) و سافت استارتر

این مهمترین و فنی ترین بخش نصب محافظ جان در صنعت است. اینورترها (درایوهای فرکانس متغیر) مانند اینورتر 5/5 کیلووات T310 تکو، به دلیل ماهیت عملکردی خود (سوئیچینگ فرکانس بالا) و وجود لینک DC داخلی، دو مشکل اساسی برای RCD های استاندارد ایجاد میکنند:

1. نشتی فرکانس بالا (HF Leakage): اینورترها ذاتا جریان های نشتی با فرکانس بالا تولید میکنند که میتواند باعث قطع بی مورد (Nuisance Tripping) RCD های معمولی شود.
2. نشتی DC صاف (Smooth DC Leakage): این خطر اصلی است. در صورت بروز خطا در بخش DC لینک اینورتر، یک جریان نشتی DC صاف به زمین نشت میکند. این جریان DC میتواند هسته RCD های نوع AC یا A را به “اشباع مغناطیسی” ببرد و آنها را کور (Blind) کند. یعنی RCD دیگر قادر به تشخیص هیچ نوع نشتی (حتی AC) نخواهد بود.

راه حل و محل نصب صحیح:

• محل نصب: RCD هرگز نباید بین اینورتر و موتور نصب شود. محل نصب آن قبل از ورودی اینورتر است (یعنی مداری که خود VFD را تغذیه میکند).
• نوع کلید: استفاده از RCD نوع AC یا A مطلقا ممنوع است. برای حفاظت مدارهای دارای VFD سه فاز، الزاما باید از RCD نوع B (Type B) استفاده کرد. RCD نوع B تنها نوعی است که میتواند نشتی جریان DC صاف را تشخیص دهد و در حضور آن کور نمیشود.

حفاظت مدارهای فرمان (PLC) و پریزهای تعمیراتی

در یک تابلوی کنترل صنعتی، ما مدارهای مختلفی داریم:

• مدار قدرت موتور: که توسط کنتاکتور و کلید حرارتی محافظت میشود.
• مدار فرمان (24VDC): که PLC و بوبین کنتاکتورها را تغذیه میکند. این مدار معمولا حفاظت نشتی جریان نیاز ندارد (چون ولتاژ ایمن SELV است).
• پریزهای تعمیراتی (Socket Outlets): هر پریز برقی که روی بدنه تابلو برای استفاده تعمیرکاران (مثلا برای لپ تاپ یا دریل) نصب میشود، الزاما باید توسط یک RCD (یا RCBO) سی میلی آمپر مجزا محافظت شود.
• مانیتورینگ: در صنعت، اغلب از کنتاکت کمکی فیوز محافظ جان اسپکتر استفاده میشود. این کنتاکت به RCD متصل شده و در صورت قطع آن، یک سیگنال به ورودی PLC میفرستد تا سیستم اتوماسیون از وقوع خطای نشتی مطلع شود.

هماهنگی حفاظتی (Selectivity): هنر چیدمان RCD ها

“هماهنگی” یا “Selectivity” یک مفهوم پیشرفته در طراحی تابلو برق است. هدف این است که در صورت بروز خطا، فقط نزدیکترین کلید حفاظتی به محل خطا قطع شود و کلیدهای بالادستی (اصلی) وصل باقی بمانند. این اصل در مورد RCD ها نیز حیاتی است.

هماهنگی جریانی (Current Selectivity)

این ساده ترین روش است و بر اساس حساسیت جریان کار میکند.

• قانون: حساسیت RCD بالادستی (اصلی) باید حداقل 3 برابر حساسیت RCD پایین دستی (فرعی) باشد.
• محل نصب صحیح: RCD اصلی در ورودی تابلو = 300 میلی آمپر. RCD فرعی برای پریزها = 30 میلی آمپر.
• عملکرد: 300mA > (3 * 30mA). این هماهنگی برقرار است. یک نشتی 40 میلی آمپری در پریز، فقط RCD سی میلی آمپری را قطع میکند و RCD اصلی 300 میلی آمپری عمل نخواهد کرد.

هماهنگی زمانی (Time Selectivity)

گاهی اوقات هماهنگی جریانی کافی نیست. در این حالت از RCD های تاخیری استفاده میکنیم.

• کلیدهای نوع S (Selective) یا G (General): اینها RCD های خاصی هستند که یک تاخیر زمانی عمدی (مثلا 40 میلی ثانیه) در عملکرد خود دارند.
• محل نصب صحیح: در ورودی اصلی تابلو، یک RCD سیصد میلی آمپر از نوع S (تاخیری) نصب میکنیم. در مدارهای فرعی، RCD های سی میلی آمپر آنی (Instantaneous) نصب میکنیم.
• عملکرد: در صورت بروز خطای نشتی، RCD آنی فورا قطع میکند. RCD نوع S بالادستی، 40 میلی ثانیه “صبر” میکند و چون خطا توسط کلید پایین دستی برطرف شده، دیگر نیازی به قطع کردن نمیبیند. این، پایداری کل سیستم را تضمین میکند.

اشتباهات مرگبار در محل نصب کلید محافظ جان

نصب RCD یک کار تخصصی است. اجرای نادرست نکات ایمنی و فنی در هنگام مونTAژ تابلو برق میتواند حفاظت را کاملا بی اثر کند.

اشتباه 1: نصب RCD (نوع RCCB) قبل از فیوز مینیاتوری اصلی (MCB)

• چرا اشتباه است؟ همانطور که گفتیم، RCCB حفاظت اضافه بار ندارد. اگر RCD را در ورودی اصلی (قبل از MCB) نصب کنید، در صورت بروز یک اتصال کوتاه شدید، RCD قبل از MCB جریان را حس میکند و تلاش میکند آن را قطع کند. اما RCD برای قطع جریان های عظیم (مثلا 6000 آمپر) ساخته نشده است.
• نتیجه: کنتاکت های داخلی RCD ذوب شده، به هم میچسبند و کلید میسوزد. در بدترین حالت، RCD منفجر شده و باعث آتش سوزی در تابلو میشود.
• محل صحیح: همیشه بعد از MCB یا فیوز اصلی.

اشتباه 2: اتصال نول خروجی (N-OUT) به شینه نول اصلی (ورودی)

این رایج ترین و مرگبارترین اشتباه نصب است.

• چرا اشتباه است؟ RCD باید جریان رفت فاز را با جریان برگشت از همان مدار مقایسه کند. اگر شما نول خروجی RCD را به شینه نول اصلی (که نول ورودی هم به آن وصل است) متصل کنید، جریان برگشتی، RCD را “دور” میزند (Bypass میکند).
• نتیجه: ترازو همیشه متعادل خواهد بود (چون RCD جریانی در نول برگشتی نمیبیند). RCD شما به یک کلید قطع و وصل ساده تبدیل شده و هرگز در زمان نشتی جریان، عمل نخواهد کرد.
• محل صحیح: نول خروجی از RCD باید به یک شینه نول کاملا ایزوله و مجزا برود و نول تمام مدارهای تحت حفاظت آن RCD، فقط باید به این شینه ایزوله وصل شوند.

اشتباه 3: نصب در سیستم TN-C (پل بودن نول و ارت)

در ساختمان های بسیار قدیمی که از سیستم TN-C (دو سیمه) استفاده میکنند، نول و ارت در پریزها به هم متصل (پل) هستند.

• چرا اشتباه است؟ در این سیستم، هرگونه نشتی جریان به بدنه دستگاه، به جای زمین، مستقیما به نول بازمیگردد.
• نتیجه: RCD که اختلاف فاز و نول را میسنجد، هیچ اختلافی نمیبیند (چون جریانی که از فاز نشت کرده، از نول برگشته). RCD در این سیستم ها کاملا بی فایده است.
• محل صحیح: قبل از نصب RCD، سیستم برق باید توسط متخصص بازبینی و به TN-S (جداسازی کامل ارت و نول) تبدیل شود.

اشتباه 4: نصب RCD نوع AC برای بارهای مدرن (خطای انتخاب)

این یک خطای “انتخاب نوع” است که به اندازه “محل نصب” اهمیت دارد.

• چرا اشتباه است؟ همانطور که در بخش صنعتی توضیح داده شد، RCD های ارزان قیمت نوع AC در برابر جریان های نشتی DC پالسی (ناشی از کامپیوتر، LED، …) و DC صاف (ناشی از اینورتر سه فاز) “کور” میشوند.
• نتیجه: RCD حساسیت خود را از دست داده و در زمان یک برق گرفتگی واقعی، عمل نمیکند.
• محل صحیح: در مدارهای خانگی مدرن از Type A و در مدارهای دارای VFD سه فاز از Type B استفاده کنید.

پرسش های متداول در مورد محل نصب کلید محافظ جان

1. بالاخره بهترین محل نصب کلید محافظ جان کجاست؟

بهترین روش مهندسی، نصب RCBO (ترکیبی) به جای هر فیوز مینیاتوری برای مدارهای پریز و مدارهای در معرض رطوبت است. اگر بودجه محدود است، نصب RCD های تفکیکی (سناریو 2) بسیار بهتر از نصب یک RCD اصلی (سناریو 1) است.

2. آیا میتوان محافظ جان را قبل از فیوز مینیاتوری نصب کرد؟

خیر، هرگز. کلید محافظ جان خالص (RCCB) باید حتما توسط یک فیوز یا MCB بالادستی در برابر اتصال کوتاه محافظت شود.

3. چرا محافظ جان من بعد از نصب، بلافاصله میپرد؟

دو دلیل اصلی دارد: 1. یک دستگاه معیوب با نشتی جریان بالا در مدار دارید. 2. به احتمال زیاد، نصب اشتباه انجام شده و نول خروجی به نول ورودی (یا به ارت) متصل شده است.

4. تفاوت RCD سی میلی آمپر و 300 میلی آمپر چیست؟

30mA (حساسیت بالا) برای حفاظت از جان انسان است و در مدارهای پریز نصب میشود. 300mA (حساسیت پایین) برای حفاظت از حریق است و معمولا در ورودی اصلی تابلوهای بزرگ (به عنوان حفاظت پشتیبان) نصب میشود.

5. برای اینورتر سه فاز (VFD) باید RCD نصب کرد؟

بله، برای حفاظت خط تغذیه اینورتر الزامی است. اما فقط باید از RCD نوع B استفاده شود و محل نصب آن قبل از اینورتر است. نصب RCD نوع A یا AC خطرناک و بی فایده است.

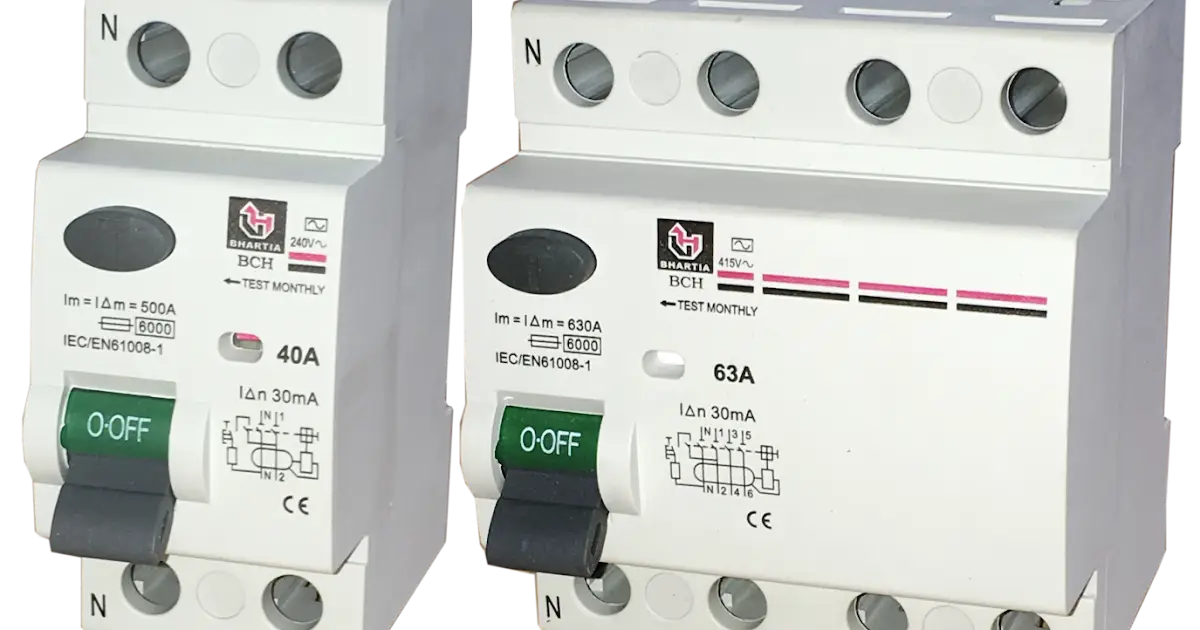

6. RCD در سیستم سه فاز کجا نصب میشود؟

مانند تک فاز، بعد از کلید اتوماتیک اصلی (MCCB) نصب میشود. باید از RCD چهار پل (4P) استفاده کرد که هر سه فاز و نول را مانیتور کند (مانند فیوز محافظ جان چهار پل اسپکتر).

7. هماهنگی یا Selectivity در RCD چیست؟

یعنی در صورت بروز خطا، فقط RCD نزدیک به خطا (فرعی) قطع شود و RCD اصلی قطع نشود. این کار با استفاده از RCD های با حساسیت متفاوت (30mA در برابر 300mA) یا RCD های تاخیری (Type S) انجام میشود.

8. آیا RCD در ساختمانی که ارت ندارد، کار میکند؟

بله، کار میکند. RCD به ارت برای کار کردن نیازی ندارد (اختلاف فاز و نول را میسنجد). اما در سیستم بدون ارت، فرد باید دچار شوک شود تا RCD عمل کند. در سیستم دارای ارت، RCD به صورت پیشگیرانه و قبل از تماس انسان عمل میکند.

9. RCBO چیست و کجا نصب میشود؟

RCBO یک کلید ترکیبی (MCB + RCD) است. بهترین محل نصب آن، مستقیما به جای فیوز مینیاتوری هر مدار (مانند پریز آشپزخانه) است.

10. آیا میتوان RCD را برای حفاظت موتور نصب کرد؟

RCD موتور را در برابر اضافه بار (وظیفه کلید حرارتی) محافظت نمیکند. اما اگر موتور دچار نشتی جریان به بدنه شود (که خطر برق گرفتگی دارد)، RCD مدار را قطع میکند.

نتیجه گیری در مورد محل نصب کلید محافظ جان

در پایان این تحلیل جامع، مشخص میشود که محل نصب کلید محافظ جان یک تصمیم استراتژیک در طراحی ایمنی یک سیستم الکتریکی است. این فقط به معنای پیدا کردن یک فضای خالی روی ریل تابلو برق نیست؛ بلکه به معنای درک عمیق از سلسله مراتب حفاظت، انواع بارها، و خطرات پنهان در مدارهای مدرن است.

انتخاب بین حفاظت کلی (با یک RCD) و حفاظت تفکیکی (با چندین RCD یا RCBO) مستقیما بر پایداری و راحتی سیستم شما تاثیر میگذارد. انتخاب محل نصب RCD در یک تابلوی صنعتی، نیازمند دانش تخصصی در مورد بارهایی مانند اینورترها و الزام استفاده از RCD های نوع B است. و مهمتر از همه، یک نصب اشتباه، مانند اتصال نادرست نول، میتواند گران ترین کلید محافظ جان را به یک قطعه دکوری بی مصرف تبدیل کند.
