نصب فیوز محافظ جان

آموزش کامل نصب فیوز محافظ جان تک فاز و سه فاز. نقشه سیم کشی، اشتباهات رایج و تست RCD برای ایمنی کامل. مشاوره تخصصی مبین نیرو.

مقدمه

در طراحی و اجرای هر سیستم الکتریکی، از یک تابلوی برق خانگی ساده تا یک مجموعه پیچیده اتوماسیون صنعتی، کلمه “حفاظت” حرف اول را میزند. ما به طور سنتی از فیوزهای مینیاتوری (MCB) یا کلیدهای اتوماتیک برای محافظت از سیم ها، کابل ها و تجهیزات گران قیمت در برابر خطرات اضافه بار و اتصال کوتاه استفاده میکنیم. اما این تجهیزات حفاظتی، یک نقطه کور مرگبار دارند: آنها برای محافظت از جان انسان در برابر شوک الکتریکی مستقیم یا همان برق گرفتگی طراحی نشده اند. یک فیوز 16 آمپر، بدن انسان را به عنوان یک خطا یا اضافه بار تشخیص نمیدهد.

اینجاست که نصب فیوز محافظ جان (که نام دقیق تر آن کلید محافظ جان یا RCD است) از یک گزینه اختیاری به یک الزام حیاتی تبدیل میشود. این قطعه، یک نگهبان هوشمند است که نه برای حفاظت از تجهیزات، بلکه مستقیما برای حفاظت از ارزشمندترین دارایی، یعنی جان انسان، ساخته شده است. اما این نگهبان تنها زمانی کار خود را به درستی انجام میدهد که نصب آن بی نقص و بر اساس اصول فنی دقیق باشد. یک اشتباه کوچک در سیم کشی، آن را به یک قطعه پلاستیکی بی فایده روی ریل تابلو تبدیل میکند.

شرکت مبین نیرو رای، به عنوان تامین کننده تخصصی تجهیزات برق صنعتی، اتوماسیون و نماینده رسمی برندهای معتبری چون TECO و اسپکتر (Specter)، عمیقا به اهمیت دانش فنی در کنار تجهیزات استاندارد باور دارد. در این راهنمای جامع، ما به صورت تخصصی و قدم به قدم، تمام جزئیات، نقشه ها و اشتباهات رایج در نصب فیوز محافظ جان تک فاز و سه فاز را تشریح خواهیم کرد.

مبین نیرو، تأمین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون

ما به عنوان تأمین کننده تخصصی و پیشرو در زمینه تجهیزات برق صنعتی، اتوماسیون و کنترل، متعهد به ارائه راه حل های نوآورانه و محصولات با کیفیت به صنایع کشور هستیم. با تکیه بر دانش فنی روز، تجربه چندین ساله و همکاری با معتبرترین برندهای جهانی، «مبین نیرو» همراه قابل اعتماد شما در بهینه سازی فرآیندها، افزایش بهره وری و تضمین پایداری در پروژه های صنعتی شماست.

اطلاعات تماس و دسترسی:

• تلفن : 02188842616
• وب سایت: mobinniroo.com
• فروشگاه: mobinniroo.com/shop
• ایمیل: info@mobinniroo.com

نصب فیوز محافظ جان

نصب فیوز محافظ جان (RCD/RCCB) به زبان ساده، به معنای عبور دادن سیم های فاز (L) و نول (N) از داخل این کلید است تا بتواند به طور دائم جریان رفت و برگشت را مقایسه کند. در یک کلید تک فاز، فاز و نول ورودی به ترمینال های L-IN و N-IN و فاز و نول خروجی به ترمینال های L-OUT و N-OUT متصل میشوند.

نکته حیاتی و کلیدی در نصب این است که سیم نول (Neutral) حتما باید از داخل کلید عبور کند. پس از خروج از کلید، نول خروجی (N-OUT) باید به یک شینه نول کاملا ایزوله متصل شود که فقط مصرف کننده های تحت حفاظت این کلید به آن وصل هستند. این نول خروجی تحت هیچ شرایطی نباید با نول ورودی (شینه نول اصلی تابلو) اتصال داشته باشد. اگر این اتصال برقرار شود، کلید محافظ جان عملا از مدار خارج شده و هیچ حفاظتی انجام نخواهد داد. این کلید بر اساس سنجش “جریان تفاضلی” یا “جریان باقیمانده” کار میکند.

چرا نصب محافظ جان الزامی است؟ (تفاوت RCD و MCB)

قبل از اینکه آچار به دست شویم و سیم کشی را شروع کنیم، باید دقیقا بدانیم چرا این کار را انجام میدهیم. یک تصور غلط بسیار رایج این است که RCD (محافظ جان) همان فیوز مینیاتوری (MCB) است یا کار آن را هم انجام میدهد. این تصور کاملا اشتباه و خطرناک است.

فیوز مینیاتوری (MCB): حفاظت از تجهیزات

وظیفه یک فیوز مینیاتوری (Miniature Circuit Breaker) حفاظت از مدار در برابر دو خطر مشخص است:

1. اضافه بار (Overcurrent): اگر از یک فیوز 16 آمپر، جریانی معادل 20 آمپر برای مدتی کشیده شود (مثلا به دلیل اتصال همزمان چند دستگاه پر مصرف)، MCB پس از چند دقیقه مدار را قطع میکند تا از داغ شدن و آتش گرفتن سیم ها جلوگیری کند.
2. اتصال کوتاه (Short Circuit): اگر سیم فاز و نول مستقیما به هم برخورد کنند، جریان لحظه ای عظیمی (هزاران آمپر) ایجاد میشود. MCB در کسری از ثانیه این خطا را تشخیص داده و مدار را فورا قطع میکند. MCB نگهبان سیم، کابل و تجهیزات شماست. بدن انسان که مقاومتی در حد چند کیلو اهم دارد، از دید MCB یک بار بسیار کوچک است، نه یک اتصال کوتاه.

کلید محافظ جان (RCD/RCCB): حفاظت از انسان

وظیفه کلید محافظ جان (Residual Current Device) کاملا متفاوت است. این کلید فقط و فقط به نشتی جریان (Leakage Current) یا جریان باقیمانده (Residual Current) حساس است. این کلید هیچ حفاظتی در برابر اضافه بار یا اتصال کوتاه ندارد.

• حساسیت 30 میلی آمپر (0.03A): این آستانه حفاظت از جان است. جریانی بالاتر از 30 میلی آمپر که از بدن عبور کند، میتواند باعث ایست قلبی شود. RCD این جریان کوچک را تشخیص داده و قبل از وقوع فاجعه (در کمتر از 30 میلی ثانیه) مدار را قطع میکند.
• حساسیت 300 میلی آمپر (0.3A): این نوع RCD برای حفاظت از جان نیست، بلکه برای حفاظت در برابر حریق ناشی از نشتی های جریان بالا در تجهیزات صنعتی یا در ورودی اصلی تابلو برق (به عنوان حفاظت پشتیبان) استفاده میشود.

اصل کار: ترازوی دقیق جریان (قانون کیرشهف)

RCD چگونه این جریان نشتی کوچک را تشخیص میدهد؟ بر اساس یک قانون ساده فیزیک: جریانی که از سیم فاز (L) به مدار میرود باید دقیقا برابر با جریانی باشد که از سیم نول (N) بازمیگردد.

1. در داخل RCD یک هسته ترانسفورماتوری حلقوی (ZCT) وجود دارد.
2. سیم فاز و سیم نول هر دو از داخل این حلقه عبور میکنند.
3. در حالت عادی، جریان رفت فاز و جریان برگشت نول، دو میدان مغناطیسی مساوی و مخالف هم در هسته ایجاد میکنند که اثر یکدیگر را خنثی میکنند.
4. در لحظه ای که فردی دچار برق گرفتگی میشود، بخشی از جریان (مثلا 30 میلی آمپر) به جای بازگشت از سیم نول، از طریق بدن فرد به زمین نشت میکند.
5. اینجاست که ترازوی جریان به هم میخورد. جریان رفت از جریان برگشت بیشتر میشود. این عدم تعادل، یک میدان مغناطیسی خالص در هسته ایجاد میکند.
6. این میدان مغناطیسی، یک جریان کوچک در سیم پیچ سوم هسته القا کرده و این جریان، رله حساس RCD را فعال و مدار را قطع میکند. به همین دلیل است که RCD به سیم ارت برای کار کردن نیازی ندارد (اگرچه وجود ارت، سطح ایمنی را به شدت بالاتر میبرد).

پیش نیازهای نصب: ابزار، ایمنی و انتخاب کلید مناسب

قبل از شروع نصب فیوز محافظ جان، باید مطمئن شوید که هم ابزار مناسب، هم دانش ایمنی و هم قطعه درستی را در اختیار دارید.

ایمنی: اولین و آخرین قانون نصب

کار با تابلو برق شوخی بردار نیست. یک لحظه غفلت میتواند آخرین لحظه باشد.

• قطع کامل برق: کلید اصلی کنتور یا فیوز ورودی تابلو را در حالت قطع قرار دهید. با فازمتر یا مولتی متر مطمئن شوید که ورودی تابلو کاملا بی برق است.
• ابزار مناسب: فقط از ابزار با عایق بندی استاندارد (VDE) استفاده کنید.
• محیط خشک: هرگز در محیط مرطوب یا با دست خیس با تابلو برق کار نکنید.
• رعایت اصول فنی: نصب تجهیزات باید بر اساس استانداردها انجام شود. رعایت این استانداردها، بخشی از نکات ایمنی و فنی در هنگام مونتاژ تابلو برق است که هر برقکار حرفه ای باید به آن مسلط باشد.

انتخاب کلید محافظ جان مناسب پروژه شما

همه کلیدهای محافظ جان شبیه هم نیستند. انتخاب اشتباه میتواند حفاظت را بی اثر کند.

• آمپر (Amperage): RCD (یا همان RCCB) حفاظت اضافه بار ندارد. بنابراین، جریان نامی آن باید مساوی یا بیشتر از جریان فیوز مینیاتوری (MCB) بالادست خود باشد. برای مثال، اگر یک کلید مینیاتوری 32 آمپر دارید، باید از RCD با جریان نامی 40 آمپر یا 63 آمپر استفاده کنید.
• حساسیت (Sensitivity – IΔn): همانطور که گفته شد، 30mA برای حفاظت از جان (پریزها، حمام، آشپزخانه) و 300mA یا 500mA برای حفاظت از حریق (ورودی اصلی، تجهیزات صنعتی) است.
• تعداد پل (Poles): برای برق تک فاز از کلید دو پل (2P) (برای L و N) و برای برق سه فاز از کلید چهار پل (4P) (برای L1, L2, L3, N) استفاده میشود.
• نوع (Type): این مهمترین بخش است.
  • Type AC: استاندارد قدیمی. فقط به جریان نشتی سینوسی AC حساس است. (برای بارهای اهمی خالص مانند هیتر).
  • Type A: استاندارد مدرن. به جریان AC و همچنین DC پالسی حساس است. تمام تجهیزات الکترونیکی مدرن (کامپیوتر، تلویزیون، LED، ماشین لباسشویی جدید) جریان نشتی به شکل DC پالسی دارند. RCD نوع AC در حضور این دستگاه ها کور میشود و عمل نمیکند.
  • Type B: استاندارد صنعتی و پیشرفته. به جریان AC، DC پالسی و DC صاف حساس است. این نوع برای حفاظت از مدارهایی که شامل اینورترهای سه فاز (VFD) (مانند اینورتر 7/5 کیلووات F510 تکو)، شارژرهای خودرو برقی (EV Charger) یا سیستم های خورشیدی هستند، الزامی است.

راهنمای قدم به قدم نصب فیوز محافظ جان تک فاز (دو پل)

این رایج ترین سناریوی نصب فیوز محافظ جان در تابلوهای برق خانگی و اداری است. ما سناریوی حفاظت از کل مدارها توسط یک RCD اصلی را بررسی میکنیم.

نقشه سیم کشی محافظ جان تک فاز

یک RCD تک فاز (دو پل) دارای چهار ترمینال است:

• ورودی فاز (L-IN) – معمولا با شماره 1 مشخص میشود.
• ورودی نول (N-IN) – معمولا با N مشخص میشود.
• خروجی فاز (L-OUT) – معمولا با شماره 2 مشخص میشود.
• خروجی نول (N-OUT) – معمولا با N مشخص میشود.

مراحل نصب در تابلو برق (حفاظت کلی)

1. قطع برق: کلید اصلی کنتور را قطع کنید و از بی برق بودن تابلو مطمئن شوید.
2. نصب فیزیکی: کلید RCD را روی ریل DIN تابلو، معمولا بعد از کلید اصلی (Main Breaker) و قبل از فیوزهای مینیاتوری خطوط، نصب کنید.
3. اتصال ورودی:
   • یک سیم (با سایز مناسب) از خروجی فاز کلید اصلی به ترمینال ورودی فاز RCD (ترمینال 1 یا L-IN) وصل کنید.
   • یک سیم از شینه نول اصلی تابلو (شینه نول ورودی) به ترمینال ورودی نول RCD (ترمینال N-IN) وصل کنید.
4. اتصال خروجی فاز:
   • سیم خروجی فاز RCD (ترمینال 2 یا L-OUT) را به ورودی تمام فیوزهای مینیاتوری (MCB) که میخواهید تحت حفاظت قرار گیرند، متصل کنید. (معمولا این کار با یک شینه مسی شانه ای انجام میشود).
5. اتصال خروجی نول (نکته طلایی و حیاتی):
   • این مهمترین مرحله نصب فیوز محافظ جان است.
   • یک شینه نول جدید و کاملا ایزوله (جدا از شینه نول اصلی) در تابلو نصب کنید.
   • سیم خروجی نول RCD (ترمینال N-OUT) را به این شینه نول جدید و ایزوله وصل کنید.
6. اتصال نول مدارها:
   • سیم های نول تمام مدارهایی (پریزها، روشنایی و…) که فیوز مینیاتوری آنها از RCD تغذیه شده است، باید به این شینه نول ایزوله جدید متصل شوند.
7. بررسی نهایی: مطمئن شوید که هیچ اتصالی بین شینه نول اصلی (ورودی) و شینه نول ایزوله (خروجی) وجود ندارد. سیم ارت (PE) مدارها نیز به شینه ارت اصلی تابلو متصل میشود و هیچ ارتباطی با RCD ندارد.

سناریوی حفاظت تفکیکی (RCBO)

در سناریوی بالا، اگر در یک پریز نشتی رخ دهد، RCD اصلی عمل کرده و برق کل خانه قطع میشود. این میتواند آزاردهنده باشد.

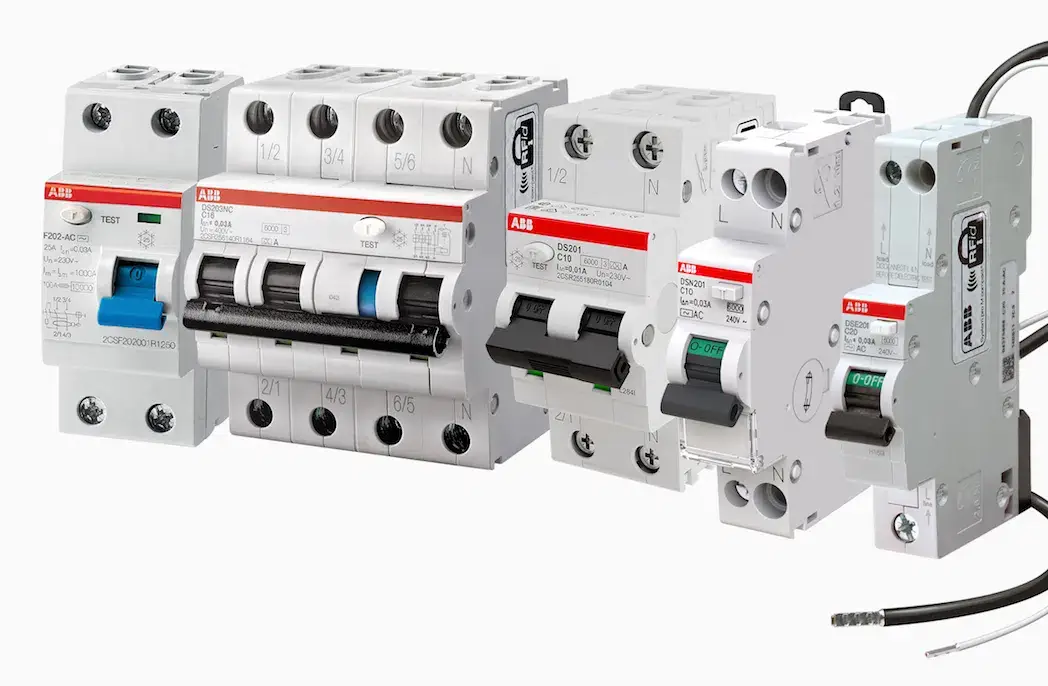

• راه حل: استفاده از کلید ترکیبی RCBO (Residual Current Breaker with Overcurrent).
• RCBO در واقع یک RCD و یک MCB در یک بدنه واحد است. (مثلا 16 آمپر، 30 میلی آمپر).
• در این حالت، به جای یک RCD اصلی، برای هر مدار حساس (مانند آشپزخانه، حمام، اتاق کودک) یک RCBO جداگانه نصب میکنید. به این ترتیب، خطای هر مدار، فقط همان مدار را قطع میکند و بر بقیه خانه تاثیری نمیگذارد.

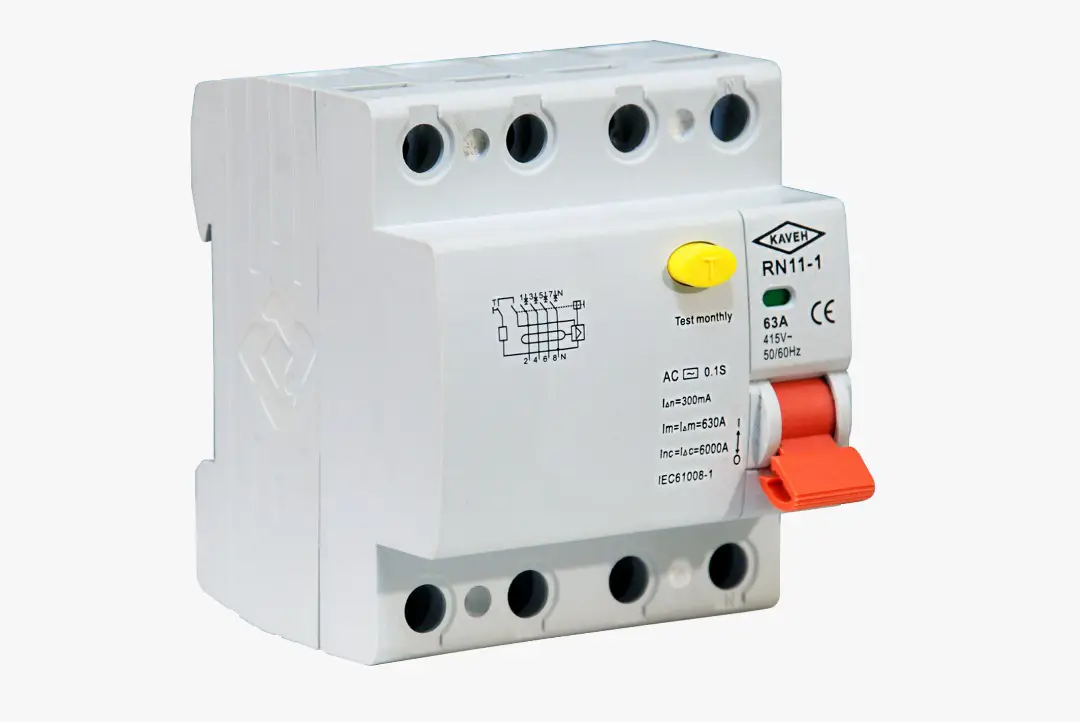

راهنمای قدم به قدم نصب فیوز محافظ جان سه فاز (چهار پل)

نصب فیوز محافظ جان سه فاز در تابلوهای برق صنعتی، تجاری و کارگاه ها رایج است. اصول کار دقیقا مشابه حالت تک فاز است، اما با سه فاز و یک نول.

نقشه سیم کشی محافظ جان سه فاز

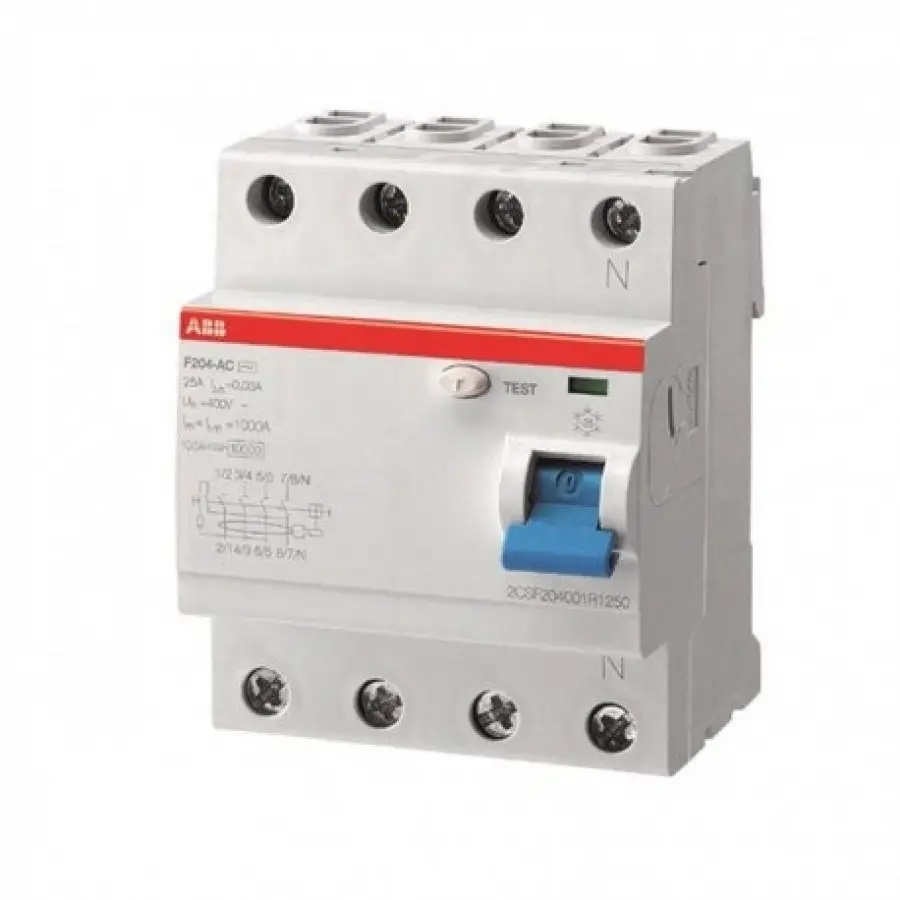

یک RCD سه فاز (چهار پل) دارای هشت ترمینال است:

• ورودی ها: L1, L2, L3, N (معمولا با 1, 3, 5, N مشخص میشوند).
• خروجی ها: L1, L2, L3, N (معمولا با 2, 4, 6, N مشخص میشوند). یک مثال خوب از این تجهیزات، فیوز محافظ جان 63 آمپر چهار پل اسپکتر است که برای حفاظت مدارهای سه فاز طراحی شده است.

مراحل نصب در تابلو برق صنعتی

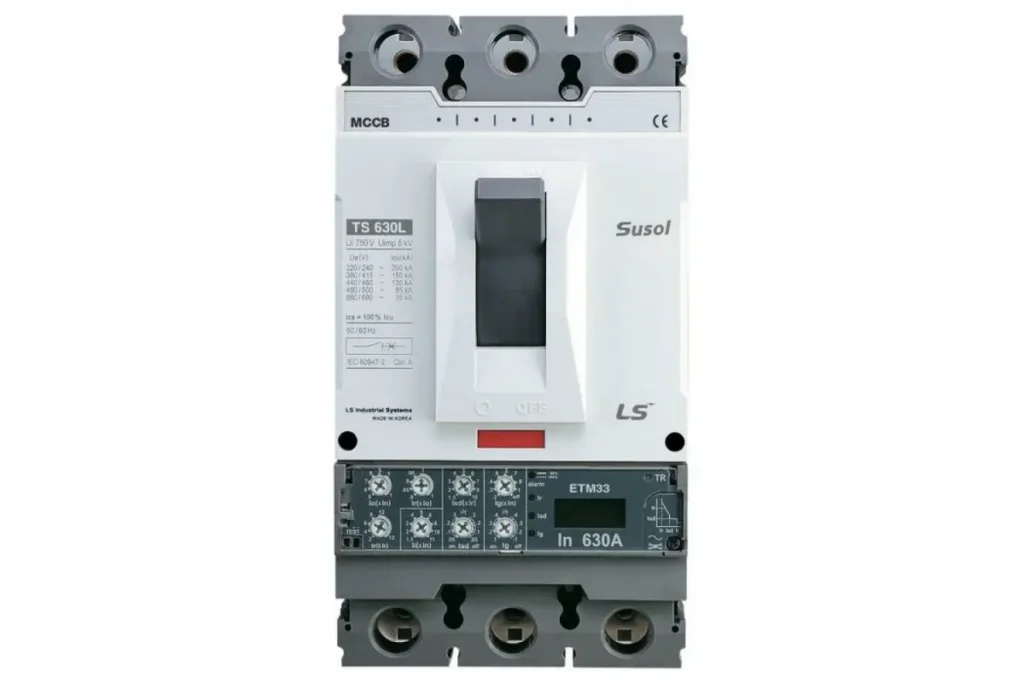

1. قطع برق: کلید اصلی تابلو (معمولا یک کلید اتوماتیک قابل تنظیم یا MCCB است) را قطع کنید.
2. نصب فیزیکی: RCD چهار پل را روی ریل DIN یا صفحه نصب تابلو محکم کنید.
3. اتصال ورودی:
   • سه فاز L1, L2, L3 را از خروجی کلید اصلی به ترمینال های ورودی 1, 3, 5 کلید RCD متصل کنید.
   • سیم نول را از شینه نول اصلی به ترمینال ورودی N کلید RCD متصل کنید.
4. اتصال خروجی فازها:
   • سه فاز L1, L2, L3 را از ترمینال های خروجی 2, 4, 6 به شینه توزیع یا ورودی کنتاکتورها و مدارهای سه فاز متصل کنید.
5. اتصال خروجی نول (نکته طلایی سه فاز):
   • مانند حالت تک فاز، سیم نول خروجی از ترمینال N-OUT باید به یک شینه نول ایزوله و جداگانه برود.
   • تمام بارهای تک فاز (که از یکی از این فازها و نول تغذیه میشوند) و بارهای سه فاز که به نول نیاز دارند، باید نول خود را فقط از این شینه ایزوله دریافت کنند.

آیا بارهای سه فاز بدون نول (سه سیمه) نیاز به RCD دارند؟

بله. حتی اگر یک موتور سه فاز فقط به L1, L2, L3 وصل شود و نول نخواهد (اتصال مثلث)، باز هم میتواند دچار نشتی جریان به زمین (بدنه) شود.

• عملکرد RCD چهار پل: در این حالت، RCD چهار پل همچنان کار میکند. زیرا قانون کیرشهف برای فازها نیز صادق است (L1 + L2 + L3 = 0). اگر جریانی از L1 به زمین نشت کند، مجموع سه فاز دیگر صفر نخواهد بود و RCD عدم تعادل را تشخیص داده و قطع میکند.
• نکته: اگر مطمئن هستید که در کل مدار پایین دست RCD هیچ مصرف کننده تک فازی وجود نخواهد داشت، میتوانید از RCD سه پل (3P) استفاده کنید، اما این کلیدها نادر هستند و استاندارد عمومی، استفاده از 4 پل است.

مرگبارترین اشتباهات در نصب محافظ جان (و نحوه عیب یابی)

یک RCD که به اشتباه نصب شده باشد، خطرناک تر از عدم نصب آن است، زیرا به کاربر “احساس ایمنی کاذب” میدهد.

اشتباه شماره 1: اشتراک نول خروجی (جامپر کردن نول)

این رایج ترین و مرگبارترین اشتباه در نصب فیوز محافظ جان است. برقکار مبتدی، نول خروجی (N-OUT) از RCD را به همان شینه نول اصلی تابلو (که N-IN از آن گرفته شده) وصل میکند.

• چه اتفاقی می افتد؟ فرض کنید نشتی جریان رخ میدهد و فردی دچار برق گرفتگی میشود. جریان نشتی (مثلا 30mA) از بدن فرد به زمین میرود. جریان سالم (مثلا 5A) از سیم نول دستگاه برمیگردد. اما به جای اینکه این 5A وارد N-OUT کلید RCD شود، از طریق شینه نول مشترک، مستقیما به N-IN میرود (مسیر کوتاه تر).
• نتیجه: RCD در مسیر برگشت جریانی نمیبیند (یا جریان بسیار کمی میبیند) و تصور میکند کل جریان 5.03A نشت کرده و بلافاصله میپرد (در حالت خوشبینانه). در حالت بدتر (بسته به نوع سیم کشی)، جریان برگشتی از نول، مسیر ورودی را دور زده و RCD اصلا متوجه عدم تعادل نمیشود و هرگز قطع نمیکند.

اشتباه شماره 2: اتصال ارت (PE) به نول (N) بعد از RCD

در سیستم های TT (که در ایران رایج است)، سیم ارت و نول باید کاملا از هم جدا باشند. اگر در نقطه ای بعد از RCD (مثلا در یک پریز)، سیم ارت به سیم نول متصل شود:

• چه اتفاقی می افتد؟ در حالت عادی کارکرد، جریان برگشتی سالم، اکنون دو مسیر دارد: سیم نول و سیم ارت. بخشی از جریان از نول و بخشی از ارت برمیگردد.
• نتیجه: RCD بلافاصله یک عدم تعادل (جریان برگشتی نول کمتر از جریان رفته فاز) تشخیص داده و به محض وصل کردن هر وسیله ای، مدار را قطع میکند (Nuisance Tripping).

اشتباه شماره 3: عدم نصب حفاظت بالادست (MCB/MCCB)

RCD (یا به طور دقیق تر RCCB) حفاظت اضافه بار و اتصال کوتاه ندارد. بوبین و کنتاکت های داخلی آن بسیار حساس هستند.

• چه اتفاقی می افتد؟ اگر در مدار اتصال کوتاه رخ دهد، جریان عظیمی (مثلا 6000 آمپر) از RCD عبور میکند. RCD برای قطع این جریان طراحی نشده است.
• نتیجه: قبل از اینکه فیوز کنتور عمل کند، کنتاکت های داخلی RCD ذوب شده و به هم میچسبند یا کلید منفجر میشود. همیشه باید یک MCB (فیوز مینیاتوری) با آمپر مناسب (پایین تر یا مساوی آمپر RCD) به عنوان حفاظت پشتیبان، قبل از RCD نصب شود. این حفاظت میتواند بخشی از یک کلید حرارتی اشنایدر الکتریک باشد که برای موتورها استفاده میشود، اما خود RCD باید حفاظت اتصال کوتاه داشته باشد.

تست و نگهداری: چگونه از عملکرد محافظ جان مطمئن شویم؟

نصب فیوز محافظ جان پایان کار نیست، بلکه آغاز یک فرآیند نگهداری ساده اما حیاتی است.

دکمه تست (T): بهترین دوست شما

روی هر کلید محافظ جان یک دکمه با علامت “T” یا “TEST” وجود دارد.

• این دکمه چه میکند؟ این دکمه یک مقاومت داخلی را فعال میکند که به صورت مصنوعی، جریانی کوچک را از فاز خروجی به نول ورودی هدایت میکند. این کار یک “نشتی جریان” شبیه سازی شده در داخل خود کلید ایجاد میکند.
• تست پس از نصب: بلافاصله پس از اتمام نصب و وصل کردن برق، این دکمه را فشار دهید. RCD باید فورا قطع (Trip) کند. اگر قطع نکرد، سیم کشی شما اشتباه است یا کلید خراب است.
• تست دوره ای: الزامی است که این دکمه حداقل ماهی یکبار فشار داده شود. این کار نه تنها مدار الکترونیکی را تست میکند، بلکه از “چسبندگی” یا گیر کردن مکانیسم قطع کننده مکانیکی در اثر عدم استفاده طولانی مدت، جلوگیری میکند.

عیب یابی قطع شدن مکرر (Nuisance Tripping)

اگر RCD شما مکررا قطع میکند، این “بی دلیل” نیست. دو دلیل اصلی وجود دارد:

1. خطای واقعی: یک دستگاه معیوب (مانند آبگرمکن، پمپ، ماشین لباسشویی) یا سیم کشی فرسوده و مرطوب در مدار وجود دارد که نشتی جریان واقعی ایجاد میکند.
   • نحوه عیب یابی: تمام MCB های بعد از RCD را قطع کنید. RCD را وصل کنید. MCB ها را یک به یک وصل کنید. هر مداری که باعث قطع RCD شد، دارای خطای نشتی است.
2. نشتی تجمعی: هر دستگاه الکترونیکی (کامپیوتر، شارژر، تلویزیون) یک نشتی جریان طبیعی بسیار کوچک دارد (که مجاز است). اگر تعداد زیادی از این دستگاه ها به یک RCD وصل باشند، مجموع این نشتی های کوچک میتواند از 30 میلی آمپر فراتر رفته و باعث قطع RCD شود.
   • راه حل: تقسیم کردن مدارها. به جای یک RCD برای کل خانه، از چند RCD یا RCBO برای خطوط مختلف استفاده کنید.

قابلیت های پیشرفته: هوشمندسازی RCD در صنعت

در کاربردهای صنعتی و اتوماسیون (حوزه تخصصی مبین نیرو)، نصب فیوز محافظ جان میتواند بسیار پیشرفته تر باشد.

• کنتاکت های کمکی (Auxiliary Contact): RCD های صنعتی، مانند محصولات برند اسپکتر، اغلب قابلیت نصب تجهیزات جانبی را دارند. برای مثال، کنتاکت کمکی فیوز محافظ جان اسپکتر یک ماژول کوچک است که به کنار RCD متصل میشود.
• کاربرد: اگر RCD به دلیل خطا قطع کند، این کنتاکت کمکی یک سیگنال (مانند یک کنتاکت باز یا بسته) به سیستم مانیتورینگ یا PLC ارسال میکند. این به اپراتور یا سیستم اتوماسیون اطلاع میدهد که خط تولید به دلیل خطای نشتی جریان متوقف شده است.
• استانداردهای ایمنی: در استانداردهای ایمنی ماشین آلات مانند IEC 60204-1، هماهنگی بین تجهیزات حفاظتی (مانند RCD) و مدارهای کنترل (PLC) بسیار حیاتی است.

پرسش های متداول

تفاوت RCD و MCB چیست؟

MCB (فیوز مینیاتوری) از تجهیزات در برابر اضافه بار و اتصال کوتاه محافظت میکند. RCD (محافظ جان) از انسان در برابر نشتی جریان (برق گرفتگی) محافظت میکند.

آیا محافظ جان جای فیوز را میگیرد؟

خیر، هرگز. RCD (مدل RCCB) حفاظت اضافه بار ندارد و باید همیشه یک MCB برای حفاظت از خود RCD و مدار، در بالادست آن نصب شود.

اگر دکمه تست را زدم و RCD قطع نکرد چه؟

کلید شما معیوب، خراب و خطرناک است. فورا آن را با یک کلید سالم و استاندارد تعویض کنید.

چرا محافظ جان من بی دلیل میپرد؟

قطع شدن RCD “بی دلیل” نیست. یا یک دستگاه در مدار شما نشتی واقعی دارد، یا مجموع نشتی های طبیعی دستگاه های الکترونیکی شما (نشتی تجمعی) زیاد است و باید مدارها را تفکیک کنید.

آمپر محافظ جان باید چقدر باشد؟

جریان نامی RCD (مثلا 40A, 63A) باید مساوی یا بیشتر از جریان نامی فیوز مینیاتوری (MCB) بالادست آن باشد.

تفاوت RCD و RCBO چیست؟

RCD (یا RCCB) فقط حفاظت نشتی جریان دارد. RCBO یک کلید ترکیبی است که هم کار RCD (حفاظت جان) و هم کار MCB (حفاظت اضافه بار) را با هم در یک بدنه انجام میدهد.

آیا محافظ جان بدون ارت عمل میکند؟

بله. RCD بر اساس اختلاف جریان فاز و نول کار میکند و به سیم ارت برای عملکرد خود نیازی ندارد. اما در سیستم بدون ارت، فرد باید دچار شوک شود تا RCD عمل کند، در حالی که در سیستم با ارت، RCD قبل از تماس انسان عمل میکند.

تفاوت RCD نوع A و AC چیست؟

Type AC برای بارهای ساده (هیتر) است. Type A برای بارهای الکترونیکی مدرن (کامپیوتر، LED، اینورتر تک فاز) الزامی است، زیرا به نشتی DC پالسی هم حساس است.

مهمترین اشتباه در نصب محافظ جان چیست؟

اتصال نول خروجی (N-OUT) به شینه نول ورودی (N-IN). این کار باعث میشود کلید در زمان خطا عمل نکند و کاملا بی فایده باشد.

چند وقت یکبار باید RCD را تست کرد؟

الزامی است که دکمه تست (T) حداقل ماهی یکبار فشار داده شود تا از سلامت مکانیسم مکانیکی و الکترونیکی آن اطمینان حاصل شود.

نتیجه گیری

نصب فیوز محافظ جان یک فرآیند فنی دقیق و حیاتی است که مستقیما با ایمنی جان انسان ها سروکار دارد. همانطور که در این راهنمای جامع دیدیم، این کار چیزی فراتر از اتصال چند سیم است؛ این درک عمیق از تفاوت فاز، نول و ارت، آگاهی از نحوه سیم کشی و ایزوله سازی شینه های نول، و توانایی انتخاب نوع صحیح کلید (AC, A یا B) بر اساس نوع مصرف کننده ها است.

یک نصب اشتباه، نه تنها ایمنی ایجاد نمیکند، بلکه با ایجاد یک اطمینان کاذب، میتواند خطرناک تر از عدم نصب آن باشد. به همین دلیل است که استفاده از تجهیزات استاندارد و با کیفیت از برندهای معتبر و بهره گیری از دانش فنی متخصصان، امری ضروری است.
