فیوز محافظ جان چیست و چگونه کار میکند؟ راهنمای جامع انواع کلید محافظ جان (RCD/RCCB)، تفاوت با فیوز مینیاتوری، علت قطع شدن و راهنمای خرید بهترین برندها. مشاوره تخصصی با مبین نیرو.
در دنیای پیچیده و صنعتی امروز، الکتریسیته همان قدر که نیروی محرکه تمدن و صنعت است، میتواند به یک قاتل خاموش تبدیل شود. تصور کنید در یک کارخانه بزرگ مشغول کار هستید یا در منزل خود استراحت میکنید؛ یک سیم لخت، یک بدنه فلزی برق دار شده یا یک نشتی کوچک آب روی تجهیزات برقی، میتواند فاجعه ای جبران ناپذیر به بار آورد. در این میان، تجهیزاتی وجود دارند که وظیفه شان حفاظت از جان انسان ها در برابر برق گرفتگی است.
یکی از حیاتی ترین این تجهیزات، فیوز محافظ جان یا همان کلید RCD است. اما واقعا فیوز محافظ جان چیست و چرا وجود آن در هر تابلو برقی، از یک آپارتمان کوچک تا یک پالایشگاه عظیم، الزامی است؟
بسیاری از مدیران صنایع و مهندسان برق، با وجود آشنایی کلی، هنوز در انتخاب دقیق نوع و برند مناسب برای پروژه های خود دچار تردید هستند. آیا محافظ جان اشنایدر بهتر است یا تکو؟ تفاوت تیپ های مختلف آن در چیست؟ ما در شرکت مبین نیرو، به عنوان مرجع تخصصی تامین تجهیزات برق صنعتی و نماینده رسمی برندهای معتبری همچون اشنایدر الکتریک و تکو (TECO) در ایران، اینجا هستیم تا پاسخی جامع و فنی به تمام سوالات شما بدهیم. ایمنی شوخی بردار نیست و انتخاب صحیح تجهیزات حفاظتی، مرز باریک میان امنیت و حادثه است.
اگر همین حالا نیاز به مشاوره فنی برای انتخاب محافظ جان مناسب پروژه خود دارید یا میخواهید از قیمت های روز و اصالت کالا مطمئن شوید، تیم مهندسی فروش ما آماده پاسخگویی به شماست.
اطلاعات تماس و دسترسی:

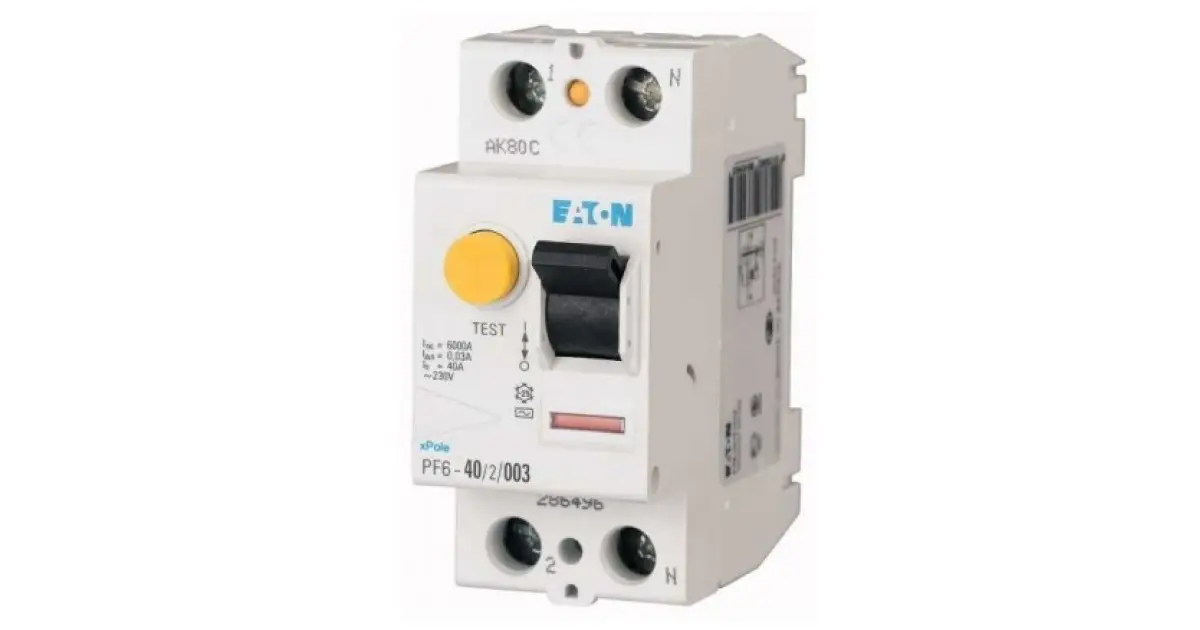

برای اینکه در کمترین زمان ممکن به پاسخ سوال فیوز محافظ جان چیست برسید، باید بگوییم که این تجهیز که در اصطلاح فنی RCD (Residual Current Device) یا RCCB (Residual Current Circuit Breaker) نامیده میشود، یک کلید ایمنی هوشمند است. وظیفه اصلی و حیاتی این کلید، تشخیص “نشتی جریان” است.
برخلاف فیوزهای مینیاتوری معمولی که فقط وقتی جریان خیلی زیاد شود (اتصال کوتاه یا اضافه بار) مدار را قطع میکنند، فیوز محافظ جان به مقادیر بسیار کوچک جریان که از مسیر اصلی منحرف شده اند (نشت کرده اند) حساس است. اگر جریان برق به جای عبور از سیم نول، از بدن انسان به زمین منتقل شود (برق گرفتگی)، این کلید در کسری از ثانیه (معمولا کمتر از ۳۰ میلی ثانیه) برق را قطع میکند و جان فرد را نجات میدهد.
به زبان ساده:
این کلیدها بر اساس اختلاف جریان رفت (فاز) و برگشت (نول) کار میکنند. در حالت عادی، هر چقدر جریان وارد شود، همان قدر باید خارج شود. اگر این تعادل به هم بخورد، یعنی جریان در جایی نشت کرده است و کلید عمل میکند. برای آشنایی با یکی از بهترین نمونه های موجود در بازار، میتوانید صفحه فیوز محافظ جان اشنایدر الکتریک را مشاهده کنید.
برای مهندسان و تکنسین های فنی، دانستن تعریف کافی نیست؛ باید بدانیم داخل این قطعه چه میگذرد. اساس کار کلید محافظ جان بر پایه قانون جریان های کرشهف و القای الکترومغناطیسی است.
در داخل هر کلید محافظ جان، یک هسته مغناطیسی حلقوی (Toroidal Core) وجود دارد. سیم های فاز و نول (در مدل های تک فاز) یا سه فاز و نول (در مدل های سه فاز) از داخل این حلقه عبور میکنند.
این پروسه با سرعتی باورنکردنی اتفاق می افتد، بسیار سریع تر از آنکه جریان برق بتواند آسیب جدی به بافت های بدن یا قلب انسان وارد کند.

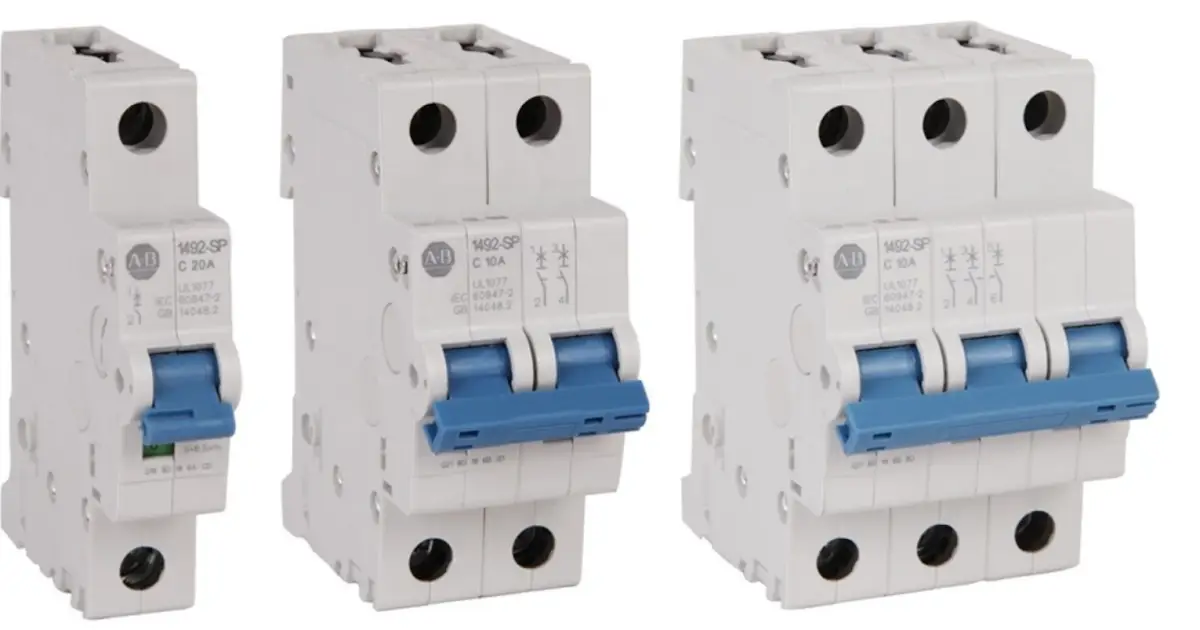

یکی از رایج ترین اشتباهات در بازار و حتی بین برخی برقکاران تازه کار، یکسان دانستن این دو تجهیز است. درک تفاوت این دو برای طراحی یک تابلو برق ایمن و استاندارد حیاتی است.
در یک تابلو برق استاندارد، این دو تجهیز مکمل یکدیگرند. معمولا ابتدا فیوز مینیاتوری قرار میگیرد و سپس خروجی آن به محافظ جان وارد میشود (یا برعکس، بسته به استاندارد طراحی). اگر میخواهید اصول دقیق مونتاژ را بدانید، مقاله راهنمای جامع مونتاژ تابلو برق: نکات فنی، ایمنی و استانداردها مرجع بسیار خوبی برای شما خواهد بود.
یک نوع سوم هم وجود دارد که ترکیبی از هر دو است. یعنی هم در برابر اتصال کوتاه و اضافه بار عمل میکند و هم محافظ جان است. به این کلید RCBO میگویند که فضای کمتری میگیرد اما قیمت بالاتری دارد.
همه محافظ جان ها یکسان نیستند. انتخاب نوع اشتباه میتواند باعث شود کلید اصلا عمل نکند یا مدام بی دلیل قطع شود. دسته بندی های زیر را به دقت مطالعه کنید.
این بخش برای مهندسان صنعت بسیار مهم است. با ورود بارهای الکترونیکی و اینورترها، شکل موج جریان تغییر کرده است.
یکی از شکایات رایج کاربران این است: “این فیوز محافظ جان خراب است و مدام می پرد!”. در ۹۰ درصد مواقع، فیوز سالم است و دارد وظیفه اش را انجام میدهد. قطع شدن های مکرر (Nuisance Tripping) دلایل فنی دارد که باید بررسی شوند.
ممکن است واقعا عایق یکی از سیم ها زخمی شده باشد یا آب داخل یکی از پریزها یا موتور کولر رفته باشد.
هر دستگاه الکترونیکی (مثل پاور کامپیوتر) مقدار بسیار ناچیزی نشتی مجاز دارد. وقتی تعداد زیادی از این دستگاه ها به یک محافظ جان وصل باشند، مجموع نشتی آن ها از ۳۰ میلی آمپر عبور کرده و کلید قطع میکند. راه حل، تفکیک مدارهاست.
اگر نول خروجی محافظ جان با نول ورودی یا ارت تماس پیدا کند، کلید بلافاصله قطع میشود. این اشتباه رایج برقکاران آماتور است. برای عیب یابی دقیق تر، حتما مقاله تخصصی علت قطع شدن فیوز محافظ جان را مطالعه کنید که تمام سناریوها را پوشش داده است.
این یکی از بزرگترین افسانه ها و سوالات در صنعت برق ایران است. بسیاری فکر میکنند اگر ساختمان چاه ارت نداشته باشد، نصب محافظ جان بی فایده است. این تفکر کاملا غلط است.
فیوز محافظ جان برای عملکرد خود (تشخیص اختلاف جریان) به سیم ارت نیاز ندارد. اگر شما روی زمین عایق ایستاده باشید و فاز را بگیرید و جریانی از بدنتان عبور نکند، کلید قطع نمیکند (چون نشتی رخ نداده). اما اگر پایتان روی زمین باشد و جریان از بدنتان رد شود، کلید قطع میکند، حتی اگر سیم ارت در ساختمان نباشد.
با این حال، وجود سیم ارت ایمنی را صدچندان میکند. چرا؟ چون اگر بدنه یخچال برق دار شود و ارت داشته باشد، جریان بلافاصله به زمین نشت میکند و کلید “قبل از اینکه شما به یخچال دست بزنید” برق را قطع میکند. بدون ارت، کلید منتظر میماند تا شما دست بزنید و دچار برق گرفتگی شوید تا قطع کند! برای تحلیل دقیق این موضوع، مطلب ایا کلید محافظ جان بدون ارت عمل میکند را از دست ندهید.
اینکه کلید محافظ جان را کجای مدار نصب کنیم، تاثیر مستقیمی بر عملکرد و راحتی عیب یابی دارد.
نکته مهم این است که نباید کل روشنایی و پریزهای یک کارخانه یا خانه بزرگ را به یک محافظ جان وصل کرد. در این صورت با یک اتصالی کوچک، کل برق قطع میشود و پیدا کردن محل خطا در تاریکی مطلق دشوار است. برای دیدن الگوهای صحیح نصب، به صفحه محل نصب کلید محافظ جان مراجعه کنید. همچنین اگر با سیستم های تک فاز سر و کار دارید، نقشه نصب کلید محافظ جان تک فاز بسیار کمک کننده خواهد بود.
در بازار ایران که پر از کالاهای تقلبی و بی کیفیت است، انتخاب برند معتبر یعنی خرید امنیت. شرکت مبین نیرو با وسواس فراوان، تنها برندهایی را عرضه میکند که استانداردهای جهانی را پاس کرده باشند.
برند فرانسوی اشنایدر، پادشاه تجهیزات فشار ضعیف است. کلیدهای محافظ جان سری Acti9 اشنایدر با قابلیت هایی مثل نشانگر VisiTrip (نشان دادن دلیل قطع) و کلاس های حفاظتی متنوع، بهترین انتخاب برای پروژه های حساس و لوکس هستند.
برند تایوانی تکو، رقیبی قدرتمند و خوش قیمت برای اروپایی هاست. اگر به دنبال کیفیتی فراتر از محصولات چینی و قیمتی مناسب تر از برندهای اروپایی هستید، تکو بهترین گزینه است. این برند در صنعت اتوماسیون بسیار شناخته شده است و محافظ جان های آن نیز از همان کیفیت و دوام صنعتی برخوردارند.
در کنار محافظ جان، استفاده از سایر تجهیزات حفاظتی مثل بیمتال برای حفاظت موتورها نیز ضروری است. تفاوت کارکرد این دو تجهیز را میتوانید در مقاله بیمتال چیست بررسی کنید.
یکی از مشکلات تخصصی در صنعت، پریدن محافظ جان هنگام استارت موتورهای مجهز به اینورتر (درایو) است. اینورترها به دلیل فرکانس کاری بالا و خازن های فیلتر ورودی، مقداری جریان نشتی طبیعی به زمین دارند که محافظ جان های معمولی (تیپ AC) آن را به عنوان برق گرفتگی تفسیر میکنند. راه حل چیست؟
مهندسان ما در مبین نیرو میتوانند در انتخاب ترکیب مناسب اینورتر و محافظ جان به شما کمک کنند تا خط تولیدتان بدون توقف کار کند.
هیچ تجهیزاتی بی نقص نیست. محافظ جان هم محدودیت هایی دارد که باید بدانید تا انتظار بیجا از آن نداشته باشید.
در ادامه به ۱۰ سوال پرتکرار که مشتریان مبین نیرو اغلب میپرسند، پاسخ میدهیم:
خیر، هرگز. محافظ جان (RCCB) حفاظت جریان و اتصال کوتاه ندارد و باید حتما در کنار مینیاتوری نصب شود. البته مدل های ترکیبی (RCBO) وجود دارند که هر دو کار را انجام میدهند.
این دکمه یک مقاومت داخلی را وارد مدار میکند تا نشتی مصنوعی ایجاد کند. باید ماهی یکبار آن را فشار دهید تا مطمئن شوید مکانیسم قطع کلید سالم است و گیر نکرده است.
اگر بلافاصله پایین میپرد، یعنی یک نشتی دائم در مدار دارید (مثلا سیم نول به ارت وصل شده). همه مصرف کننده ها را از برق بکشید و دوباره امتحان کنید. اگر باز هم وصل نشد، احتمالا خود کلید خراب است.
برندهای معتبر مثل اشنایدر و تکو در صورت استفاده صحیح حدود ۱۵ تا ۲۰ سال عمر میکنند. تست ماهانه عمر فنرها را تضمین میکند.
الزامی نیست اما توصیه میشود. چون کولرها (مخصوصا مدل های قدیمی) نشتی طبیعی دارند و ممکن است باعث قطع برق کل منزل شوند. جدا کردن مدار آن منطقی است.
۲۵ آمپر یعنی این کلید میتواند تا ۲۵ آمپر جریان مصرفی را از خود عبور دهد و نسوزد. ۳۰ میلی آمپر یعنی اگر نشتی به این حد رسید، قطع میکند. اولی قدرت تحمل است، دومی حساسیت حفاظت.
بله! شوک لحظه ای را حس میکنید، اما قبل از اینکه به مرحله خطرناک و مرگبار برسد، برق قطع میشود.
تجهیزات ایمنی شوخی بردار نیستند. بسیاری از مدل های بی کیفیت، حساسیت دقیقی ندارند و ممکن است در لحظه حساس عمل نکنند. توصیه اکید ما استفاده از برندهای شناسنامه دار است.
بله، محافظ جان های چهار پل (۳ فاز + نول) برای مصارف صنعتی و آسانسورها وجود دارد.
بررسی هولوگرام، کیفیت چاپ بدنه، وزن کلید و خرید از نمایندگی های رسمی مثل مبین نیرو، تنها راه اطمینان از اصالت کالاست.
در پایان، باید گفت که فیوز محافظ جان یک قطعه لوکس یا اضافی در تابلو برق نیست؛ بلکه ضامن سلامتی خانواده و پرسنل شماست. هزینه خرید یک محافظ جان باکیفیت، در برابر هزینه های جانی و مالی ناشی از حوادث برق، ناچیز است.
ما در مبین نیرو با درک عمیق از استانداردهای ایمنی و نیازهای صنعت ایران، متعهد هستیم که تنها محصولاتی را به دست شما برسانیم که خودمان حاضریم در خانه و کارخانه خود استفاده کنیم. چه به دنبال ایمن سازی یک مجتمع مسکونی باشید و چه در حال تجهیز یک خط تولید صنعتی، کارشناسان ما آماده اند تا با دانش فنی روز، شما را در انتخاب بهترین گزینه یاری کنند.
فراموش نکنید، حادثه خبر نمیکند، اما میتوان با تجهیزات درست، جلوی فاجعه را گرفت. همین امروز سیستم برق خود را بازبینی کنید. برای مشاهده محصولات و دریافت لیست قیمت، به وبسایت ما سر بزنید و یا با شماره زیر تماس بگیرید. ایمنی شما، اعتبار ماست.
برای اطلاعات بیشتر در مورد استانداردهای جهانی ایمنی برق، می توانید به وب سایت IEC مراجعه کنید.
