کنتاکتور که با نام رایج کلید مغناطیسی نیز شناخته میشود، یکی از پرکاربردترین و بنیادی ترین قطعات در دنیای وسیع تجهیزات برق صنعتی و اتوماسیون است. این کلید الکترومغناطیسی قدرتمند، به عنوان قلب تپنده مدارهای فرمان و قدرت، وظیفه قطع و وصل کردن مکرر و از راه دور مدارهای الکتریکی با جریان بالا را بر عهده دارد. در واقع، یک کنتاکتور به ما این امکان را میدهد که با اعمال یک سیگنال کنترلی کوچک و ایمن (مثلا از یک شستی یا خروجی PLC)، یک بار الکتریکی بسیار بزرگتر مانند یک الکتروموتور قدرتمند، یک بانک خازنی یا مجموعه ای از هیترهای صنعتی را با اطمینان کامل کنترل کنیم. این قابلیت، اساس اتوماسیون صنعتی و کنترل فرآیندهای تولیدی را تشکیل میدهد.

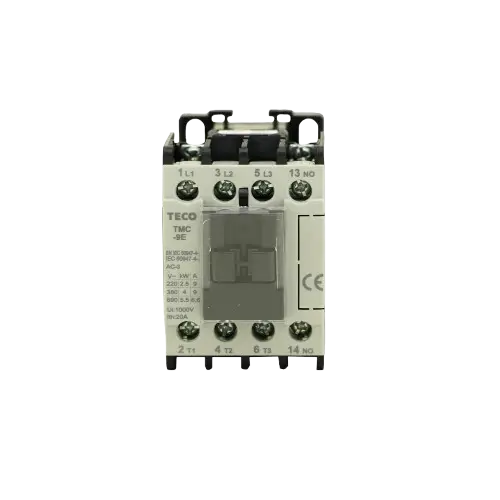

ساختار کنتاکتور بر پایه اصول الکترومغناطیس طراحی شده است و از سه بخش اصلی تشکیل میشود: بوبین (سیم پیچ)، هسته مغناطیسی (ثابت و متحرک)، و مجموعه ای از کنتاکتهای قدرت و فرمان. زمانی که ولتاژ به بوبین کنتاکتور اعمال میشود، یک میدان مغناطیسی قوی ایجاد شده که باعث جذب هسته متحرک و در نتیجه، بسته شدن کنتاکتهای اصلی میشود و جریان را به سمت بار هدایت میکند. با قطع ولتاژ از روی بوبین، نیروی فنرهای داخلی، هسته را به حالت اولیه بازگردانده و کنتاکتها را باز میکند. این عملکرد ساده اما بسیار کارآمد، کنتاکتور را به ابزاری بی بدیل برای میلیونها بار قطع و وصل در شرایط سخت صنعتی تبدیل کرده است. مجموعه مبین نیرو با افتخار، طیف کاملی از کنتاکتورهای با دوام و قابل اعتماد برند جهانی تکو (TECO)، از کنتاکتور 9 آمپر تکو – TMC-9EH-H7 تا مدلهای قدرت بالا مانند کنتاکتور 220 آمپر با بوبین 220 ولت – CN-220H-H5، را ارائه میدهد.
انتخاب یک کنتاکتور با کیفیت و مناسب، یک تصمیم فنی حیاتی است که مستقیما بر ایمنی، پایداری و طول عمر کل سیستم صنعتی شما تاثیر میگذارد. یک کنتاکتور نامرغوب ممکن است در شرایط سخت، دچار پدیده “جوش خوردن کنتاکتها” شود؛ به این معنا که حتی پس از قطع ولتاژ بوبین، کنتاکتهای آن به دلیل قوس الکتریکی شدید به یکدیگر چسبیده و باز نشوند. این اتفاق میتواند منجر به کارکرد دائم و کنترل نشده یک ماشین، آسیب جدی به تجهیزات و خطرات ایمنی جبران ناپذیری برای پرسنل شود. اهمیت انتخاب یک کنتاکتور استاندارد در قابلیت اطمینان آن برای قطع مدار در هر شرایطی نهفته است.
علاوه بر ایمنی، این انتخاب بر بهره وری و هزینه های عملیاتی نیز تاثیرگذار است. کنتاکتورهای با کیفیت دارای عمر مکانیکی و الکتریکی بسیار بالایی هستند، به این معنا که میتوانند میلیونها بار عمل قطع و وصل را بدون افت کیفیت انجام دهند. این دوام بالا نیاز به تعویض و تعمیرات مکرر را کاهش داده و با جلوگیری از توقفهای ناخواسته خط تولید، به حفظ پیوستگی فرآیند و کاهش هزینه های ناشی از توقف کمک میکند. سرمایه گذاری بر روی یک کنتاکتور معتبر، در مقایسه با هزینه های احتمالی ناشی از خرابی آن، یک اقدام هوشمندانه و کاملا اقتصادی برای تضمین سلامت بلندمدت سیستم شماست.
عملکرد یک کنتاکتور صنعتی مدرن، حاصل طراحی دقیق و هماهنگی کامل اجزای داخلی آن است. برای درک بهتر کارایی این محصولات، به بررسی عمیق تر اجزای اصلی میپردازیم:
کارایی یک کنتاکتور با پارامترهایی مانند عمر مکانیکی (تعداد قطع و وصل بدون بار) و عمر الکتریکی (تعداد قطع و وصل تحت بار نامی) سنجیده میشود. محصولات تکو مانند کنتاکتور 40 آمپر تکو – TMC-40EH-H7 برای عمر طولانی و عملکرد قابل اعتماد در سخت ترین شرایط صنعتی طراحی و تست شده اند.
خرید کنتاکتور به دلیل تنوع بسیار زیاد مدلها، رده های کاری و ولتاژهای بوبین، نیازمند دانش فنی و دقت بالایی است. یک انتخاب اشتباه میتواند به سرعت منجر به خرابی کنتاکتور، آسیب به موتور و یا عملکرد نادرست کل سیستم شود. این راهنمای جامع به شما به عنوان یک تکنسین یا مهندس برق کمک میکند تا با در نظر گرفتن تمام پارامترهای فنی، انتخابی دقیق، ایمن و اقتصادی داشته باشید.
اولین و مهمترین گام در این فرآیند، شناخت دقیق مشخصات “بار” یا مصرف کننده ای است که قرار است توسط کنتاکتور کنترل شود. آیا این بار یک موتور الکتریکی است؟ یک سیستم روشنایی است یا یک مجموعه هیتر مقاومتی؟ نوع بار، پارامتر کلیدی به نام “رده کاری” یا “Utilization Category” را تعیین میکند که مهمترین فاکتور در انتخاب صحیح کنتاکتور است. پس از آن باید به سراغ مشخصات الکتریکی مانند جریان، ولتاژ و توان بروید.
برای یک انتخاب مهندسی شده و حرفه ای، همواره چک لیست زیر را به ترتیب دنبال کنید:
| جریان نامی (AC-3) | مدل نمونه تکو | ولتاژ بوبین رایج | کاربرد پیشنهادی |
| 9 آمپر | TMC-9EH-H7 | 220V AC | موتورهای تا 4 کیلووات |
| 25 آمپر | TMC-25EH-H7 | 220V AC | موتورهای تا 11 کیلووات |
| 65 آمپر | TMC-65EH-H7 | 220V AC | موتورهای تا 30 کیلووات |
| 125 آمپر | CN-125H-H5 | 220V AC | موتورهای تا 55 کیلووات |
| 220 آمپر | CN-220H-H5 | 220V AC | موتورهای تا 110 کیلووات |
بازار جهانی کنتاکتورها تحت سلطه برندهای اروپایی با سابقه ای است که به کیفیت و نوآوری شهرت دارند. برندهایی مانند اشنایدر الکتریک (Schneider Electric)، زیمنس (Siemens) و ABB استانداردهای این صنعت را تعیین میکنند و محصولاتی با بالاترین سطح از قابلیت اطمینان و ویژگیهای پیشرفته را ارائه میدهند. این برندها راهکارهای جامعی برای بهره وری بالاتر و مدیریت هوشمند برق ارائه میدهند.
در کنار این برندهای پیشرو، برند تکو (TECO) تایوان به عنوان یکی از قدرتمندترین بازیگران این عرصه، جایگاه ویژه ای کسب کرده است. تکو با تکیه بر دهه ها تجربه در تولید انبوه موتورهای الکتریکی و تجهیزات برق صنعتی، توانسته است کنتاکتورهایی با کیفیت ساخت فوق العاده، دوام بسیار بالا و قیمتی بسیار رقابتی تولید کند. کنتاکتورهای سری CN و TMC تکو به دلیل عمر مکانیکی و الکتریکی طولانی و عملکرد بدون نقص در شرایط سخت، به یکی از انتخابهای اول بسیاری از تابلو سازان و مهندسان در ایران و جهان تبدیل شده اند. مبین نیرو با افتخار به عنوان نماینده تخصصی این برند، این کیفیت و اطمینان جهانی را در دسترس صنعتگران ایرانی قرار داده است.
استفاده از کنتاکتورها در مدارهای صنعتی، مزایای انکارناپذیری را به همراه دارد:
کاربردهای کنتاکتورها بسیار گسترده است و تقریبا در هر تابلو برق صنعتی میتوان آنها را یافت:
برای درک بهتر عملکرد کنتاکتور، مقایسه آن با دیگر کلیدها مفید است.
همانطور که ذکر شد، محصولات برندهای برتر اروپایی مانند اشنایدر الکتریک، اغلب دارای جدیدترین فناوریها و ویژگیهای نوآورانه هستند. ممکن است این برندها کنتاکتورهایی با بوبینهای الکترونیکی با مصرف بسیار پایین یا قابلیت اتصال مستقیم به شبکه های صنعتی ارائه دهند. برای آشنایی با این سطح از فناوری، مطالعه در مورد انواع تجهیزات برق صنعتی اشنایدر میتواند مفید باشد.
با این حال، برای درصد بالایی از کاربردهای استاندارد صنعتی، این ویژگیهای پیشرفته ضرورتی ندارند و تنها هزینه پروژه را افزایش میدهند. کنتاکتورهای تکو با تمرکز بر روی کیفیت ساخت هسته ای، دوام بالا و عملکرد قابل اعتماد، تمامی نیازهای فنی این کاربردها را با قیمتی بسیار منطقی تر برآورده میکنند. این تعادل هوشمندانه بین کیفیت و هزینه، مزیت رقابتی اصلی تکو است.
در سالهای اخیر، شاهد تولید کنتاکتور توسط برخی شرکتهای داخلی بوده ایم. این محصولات از نظر قیمت بسیار رقابتی هستند. با این حال، کیفیت مواد اولیه به کار رفته در کنتاکتها (میزان نقره)، کیفیت ورق هسته مغناطیسی، طراحی جرقه گیر و دقت در فرآیند تولید انبوه، فاکتورهایی هستند که مستقیما بر روی عمر الکتریکی و قابلیت اطمینان یک کنتاکتور تاثیر میگذارند. برندهای با سابقه جهانی مانند تکو، با دهه ها تجربه و کنترل کیفیت سختگیرانه، این سطح از اطمینان را برای کاربردهای صنعتی حساس تضمین میکنند. برای کسب اطلاعات بیشتر در مورد استانداردهای بین المللی کنتاکتورها، میتوانید به وبسایت کمیسیون بین المللی الکتروتکنیک (IEC) به آدرس iec.ch مراجعه کنید.
در این بخش به ده سوال رایج و فنی در مورد کنتاکتورها پاسخ میدهیم.
صدای وزوز معمولا به دلیل افت ولتاژ در مدار فرمان، کثیف بودن سطح هسته مغناطیسی یا وجود مشکل در حلقه اتصال کوتاه (Shading Ring) در کنتاکتورهای AC است. ابتدا ولتاژ بوبین را بررسی کنید.
با استفاده از یک کنتاکت کمکی نرمال باز (NO) از خود کنتاکتور که با شستی استارت موازی میشود. با فشردن لحظه ای استارت، کنتاکتور وصل شده و این کنتاکت کمکی، مسیر جریان بوبین را پس از رها کردن شستی، حفظ میکند.
خیر. بوبین کنتاکتورهای AC و DC با یکدیگر متفاوت هستند. مهمتر از آن، کنتاکتور AC فاقد مکانیزم مناسب برای خاموش کردن قوس الکتریکی جریان DC است که بسیار پایدارتر از قوس AC است و این کار میتواند بسیار خطرناک باشد.
با انتخاب صحیح کنتاکتور بر اساس رده کاری و جریان، اطمینان از محکم بودن اتصالات، و استفاده از تجهیزات حفاظتی مناسب مانند بیمتال و کلید اتوماتیک، میتوانید عمر کنتاکتور را به حداکثر برسانید.
در مدارهای چپگرد-راستگرد، برای جلوگیری از وصل همزمان دو کنتاکتور (که باعث اتصال کوتاه فاز به فاز میشود)، از اینترلاک استفاده میشود. اینترلاک الکتریکی با استفاده از کنتاکتهای بسته دو کنتاکتور در مسیر بوبین یکدیگر، و اینترلاک مکانیکی با یک قطعه فیزیکی که بین دو کنتاکتور نصب میشود، انجام میگیرد.
بله، در اکثر کنتاکتورهای صنعتی، بوبین یک قطعه قابل تعویض است و شما میتوانید در صورت سوختن بوبین یا نیاز به تغییر ولتاژ فرمان، آن را با یک بوبین جدید جایگزین کنید.
هر دو از سریهای با کیفیت تکو هستند. معمولا سریهای مختلف از نظر ابعاد، رنج جریانی و نوع لوازم جانبی با یکدیگر تفاوتهایی دارند. برای انتخاب دقیق باید به کاتالوگ محصولات مراجعه کرد.
کنتاکتور هیچ حفاظتی در برابر جریان اضافه بار ندارد. بیمتال یا رله حرارتی به طور خاص برای تشخیص اضافه بار طراحی شده و با قطع مدار فرمان کنتاکتور، از موتور محافظت میکند.
بله، کنتاکتورهای تک فاز معمولا دو پل دارند و برای جریانهای پایین تر در مصارف خانگی و تجاری سبک طراحی شده اند. کنتاکتورهای سه فاز صنعتی، سه یا چهار پل قدرت دارند و برای جریانهای بسیار بالاتر ساخته شده اند.
با استفاده از یک کنتاکت کمکی نرمال باز (NO) که به یکی از ورودیهای دیجیتال PLC متصل میشود. زمانی که کنتاکتور وصل است، این کنتاکت بسته شده و سیگنال را به PLC ارسال میکند.
کنتاکتور به عنوان سرباز خط مقدم در مدارهای قدرت و فرمان، نقشی حیاتی و غیر قابل جایگزین در صنعت مدرن ایفا میکند. این کلید الکترومغناطیسی با فراهم آوردن امکان کنترل ایمن و مکرر بارهای سنگین، ستون فقرات اتوماسیون صنعتی را تشکیل میدهد. انتخاب یک کنتاکتور با کیفیت و قابل اعتماد از یک برند معتبر مانند تکو، تضمین کننده ایمنی، پایداری و عملکرد طولانی مدت سیستمهای شماست. این انتخاب، یک سرمایه گذاری هوشمندانه برای جلوگیری از هزینه های سنگین ناشی از توقف تولید و آسیب به تجهیزات است.
مجموعه مبین نیرو، به عنوان مرکز تخصصی تامین تجهیزات برق صنعتی، با افتخار آماده است تا با ارائه مشاوره های فنی دقیق، شما را در انتخاب بهترین و مناسب ترین کنتاکتور برای پروژه تان یاری دهد. ما با ارائه طیف کاملی از کنتاکتورهای تکو (TECO) در تمامی رنجهای جریانی، از کنتاکتور 12 آمپر تکو تا کنتاکتور 180 آمپر تکو، و با تامین لوازم جانبی کامل، راهکاری جامع برای نیازهای شما فراهم میکنیم. برای دریافت مشاوره تخصصی، استعلام قیمت و ثبت سفارش، میتوانید با شماره تلفن 02188842616 تماس حاصل فرمایید یا برای مشاهده مشخصات فنی کامل، به صفحه دانلود کاتالوگ محصولات مراجعه کنید. با انتخاب مبین نیرو، کیفیت و اطمینان را به مدارهای خود بیاورید.
