بیمتال 15 – 20 آمپر تکو – RHU-10F/20M1

توضیحات

خرید و قیمت بیمتال 15 – 20 آمپر تکو (RHU-10F/20M1). رله حرارتی TECO اصلی با ضمانت اصالت کالا از شرکت مبین نیرو رای. محافظ دقیق موتور شما در برابر اضافه بار و قطع فاز.

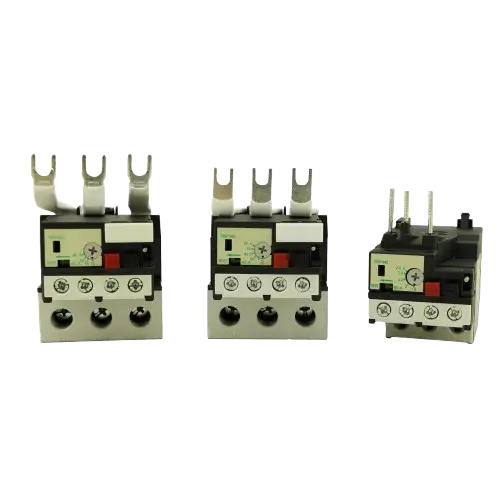

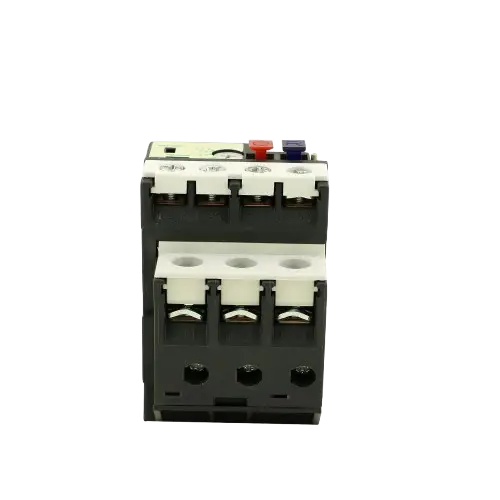

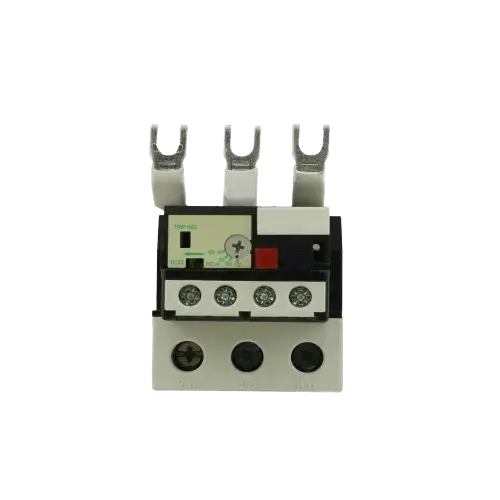

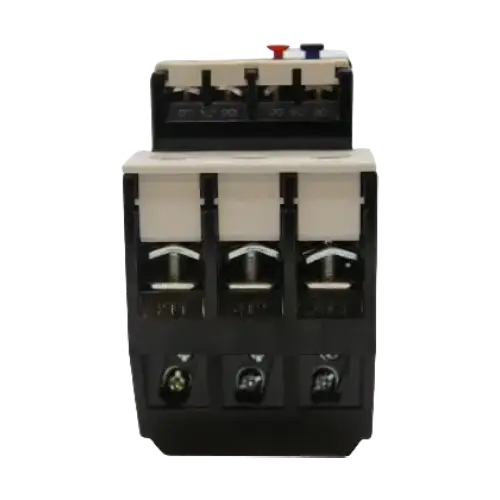

معرفی بیمتال 15 – 20 آمپر تکو – RHU-10F/20M1

بیمتال 15 – 20 آمپر تکو – RHU-10F/20M1 یک رله حفاظتی حرارتی دقیق و با کیفیت از سری محصولات RHU-10F کمپانی تایوانی TECO است. وظیفه اصلی این قطعه، نظارت دائم بر جریان عبوری به سمت موتور الکتریکی و قطع مدار فرمان در صورت بروز اضافه بار می باشد. این اقدام هوشمندانه، از داغ شدن بیش از حد سیم پیچ های موتور و در نهایت سوختن آن جلوگیری می کند.

این بیمتال به طور خاص برای موتورهایی طراحی شده که جریان نامی آن ها در بازه 15 تا 20 آمپر قرار دارد. با استفاده از ولوم چرخشی که بر روی دستگاه تعبیه شده، کاربر می تواند جریان قطع را دقیقا مطابق با جریان پلاک موتور تنظیم کند تا بهترین سطح حفاظت حاصل شود.

چرا بیمتال تکو مدل RHU-10F/20M1؟

انتخاب برند تکو (TECO) برای تجهیزات حفاظتی، یک تصمیم هوشمندانه و اقتصادی است. تکو به عنوان یکی از غول های صنعتی تایوان، محصولاتی با کیفیتی در سطح استانداردهای جهانی و اروپایی تولید می کند، در حالی که از نظر قیمتی بسیار رقابتی تر از برندهایی مانند اشنایدر یا زیمنس است. شما با خرید این محصول، در واقع کیفیتی ممتاز، طول عمر بالا و دقتی قابل اتکا را با هزینه ای بهینه دریافت می کنید. این مدل به دلیل داشتن مکانیزم حفاظت در برابر قطع فاز، یک گزینه برتر محسوب می شود، زیرا از کارکرد دو فاز موتور که به سرعت منجر به سوختن آن می شود، جلوگیری می کند.

عملکرد بیمتال 15 – 20 آمپر تکو چگونه است؟

اساس کار این رله بر پدیده فیزیکی انبساط طولی فلزات استوار است.

1. ساختار داخلی: در داخل بیمتال، برای هر فاز، دو تیغه فلزی نازک از دو جنس مختلف (با ضریب انبساط حرارتی متفاوت) به یکدیگر پرس شده اند.
2. عبور جریان: جریان موتور از طریق هیترهایی (گرمکن هایی) که در کنار این تیغه های دو فلزی قرار دارند، عبور می کند.
3. شرایط عادی: در حالت کارکرد نرمال، گرمای تولید شده توسط جریان، ناچیز است و تیغه ها هیچ تغییری نمی کنند.
4. بروز اضافه بار: اگر جریان موتور به دلیلی (مانند گیر کردن شفت، بار اضافی مکانیکی و غیره) از مقدار تنظیم شده (مثلا 18 آمپر) فراتر رود و این اضافه جریان برای مدتی ادامه یابد، گرمای تولید شده در هیترها به شدت افزایش می یابد.
5. عملکرد تیغه ها: این گرما به تیغه های دو فلزی منتقل می شود. فلزی که ضریب انبساط بالاتری دارد، بیشتر منبسط شده و باعث خم شدن تیغه به سمت فلز دیگر می شود.
6. قطع مدار (تریپ): این خم شدن، یک اهرم مکانیکی را فعال می کند که این اهرم مستقیما به یک کنتاکت کمکی متصل است. در نتیجه، کنتاکت بسته (NC) با شماره های 95-96 که در مسیر بوبین کنتاکتور قرار دارد، باز می شود و کنتاکتور را قطع می کند. همزمان، کنتاکت باز (NO) با شماره های 97-98 بسته می شود که می توان از آن برای روشن کردن چراغ سیگنال خطا یا ارسال آلارم به اتاق کنترل استفاده کرد.

این مکانیزم ساده اما فوق العاده موثر، سال ها است که به عنوان استاندارد حفاظت موتور در صنعت شناخته می شود.

نحوه استفاده از بیمتال 15 – 20 آمپر تکو

استفاده صحیح از این قطعه برای تضمین حفاظت موتور، حیاتی است. این فرآیند شامل سه مرحله اصلی نصب، تنظیم و تست می باشد.

مرحله اول: نصب فیزیکی (Mounting)

بیمتال تکو سری RHU-10F به گونه ای طراحی شده که به راحتی با کنتاکتورهای هم خانواده خود یعنی سری CU تکو کوپل شود.

• نصب مستقیم: سه شاخک خروجی بیمتال، دقیقا برای ورود به ترمینال های خروجی کنتاکتور (T1, T2, T3) طراحی شده اند. شما به سادگی بیمتال را در زیر کنتاکتور قرار داده و شاخک ها را وارد ترمینال های کنتاکتور می کنید و پیچ ها را محکم می کنید. این کار یک اتصال مکانیکی و الکتریکی مستحکم ایجاد می کند. این مدل (RHU-10F) معمولا با کنتاکتورهایی مانند TECO CU-11, CU-12, CU-16, CU-18, و CU-22 سازگار است.
• نصب مستقل (Independent Mounting): در صورتی که بخواهید از این بیمتال به صورت جداگانه (مثلا با فاصله از کنتاکتور یا برای حفاظت مداری دیگر) استفاده کنید، می توانید از پایه نصب جداگانه مخصوص این سری استفاده نمایید. این پایه به شما امکان می دهد بیمتال را مستقیما بر روی ریل دین (DIN Rail) در تابلو برق نصب کنید.

مرحله دوم: تنظیم جریان (Current Setting)

این مهم ترین بخش کار است.

1. ابتدا پلاک مشخصات (Nameplate) الکتروموتوری که قصد حفاظت از آن را دارید، به دقت مطالعه کنید.
2. مقدار “جریان نامی” یا “Full Load Current (FLC)” موتور را پیدا کنید. این جریان معمولا بر حسب آمپر (A) بیان شده است.
3. بر روی بیمتال 15 – 20 آمپر تکو، یک ولوم چرخشی آبی رنگ با درجه بندی از 15 تا 20 وجود دارد.
4. با استفاده از یک پیچ گوشتی دو سو، این ولوم را بچرخانید و نشانگر آن را دقیقا بر روی عدد جریان نامی موتور خود تنظیم کنید. (مثال: اگر جریان نامی موتور شما 17.5 آمپر است، ولوم را روی 17.5 تنظیم کنید).

هشدار: هرگز جریان بیمتال را بیشتر از جریان نامی موتور تنظیم نکنید. این کار حفاظت را بی اثر کرده و منجر به سوختن موتور در هنگام اضافه بار خواهد شد.

مرحله سوم: تست و تنظیم حالت ریست

• دکمه تست (TEST): بر روی بیمتال یک دکمه قرمز رنگ یا یک اهرم کوچک برای تست وجود دارد. پس از نصب و وایرینگ مدار فرمان، با فشردن این دکمه می توانید به صورت دستی مکانیزم تریپ را فعال کنید. این کار باید منجر به قطع شدن کنتاکتور شود. این یک راه عالی برای اطمینان از صحت سیم کشی کنتاکت های 95-96 است.
• دکمه ریست (RESET): یک دکمه آبی رنگ برای ریست کردن بیمتال پس از بروز خطا وجود دارد. این دکمه معمولا دو حالت دارد:
  • حالت دستی (H – Hand): با قرار دادن روی این حالت، پس از آنکه بیمتال تریپ کرد و سرد شد، حتما باید یک اپراتور به صورت دستی دکمه ریست را فشار دهد تا مدار دوباره آماده به کار شود. این حالت برای کاربردهای حساس که نیاز به بازبینی علت خطا قبل از راه اندازی مجدد دارند، توصیه می شود.
  • حالت خودکار (A – Auto): در این حالت، پس از تریپ و سرد شدن تیغه ها، بیمتال به صورت خودکار ریست شده و مدار فرمان مجددا وصل می شود. این حالت برای کاربردهایی که دسترسی به آن ها دشوار است (مانند پمپ های شناور) استفاده می شود، اما می تواند خطرناک باشد اگر علت خطا برطرف نشده باشد.

مزایای بیمتال 15 – 20 آمپر تکو – RHU-10F/20M1

انتخاب این رله حرارتی برای تابلو برق های صنعتی، مزایای متعددی را به همراه دارد:

• حفاظت دوگانه: ارائه حفاظت قابل اعتماد هم در برابر اضافه بار (Overload) و هم در برابر قطع یا عدم تعادل فاز (Phase Loss).
• دقت بالا: مهندسی دقیق تکو تضمین می کند که رله دقیقا در جریان تنظیم شده و پس از زمان مورد نظر (مطابق با کلاس تریپ) عمل کند.
• کیفیت ساخت ممتاز: استفاده از مواد اولیه با کیفیت و پلاستیک های مقاوم در برابر حرارت، طول عمر بالای قطعه را حتی در محیط های صنعتی خشن تضمین می کند.
• انعطاف پذیری در ریست: قابلیت انتخاب بین حالت ریست دستی و اتوماتیک، به طراح تابلو برق امکان می دهد بهترین سناریو را برای کاربرد مورد نظر پیاده سازی کند.
• نشانگر وضعیت شفاف: وجود نشانگر مکانیکی واضح، عیب یابی را در هنگام بروز خطا بسیار سریع تر می کند.
• ایمنی بالا: طراحی بدنه و ترمینال ها مطابق با استانداردهای ایمنی (مانند IP20) از تماس تصادفی دست با بخش های برق دار جلوگیری می کند.
• ارزش اقتصادی: ارائه تمام این ویژگی ها با قیمتی بسیار رقابتی، این محصول را به یک گزینه ایده آل برای پروژه های صنعتی با بودجه بهینه تبدیل کرده است.

مشخصات و ویژگی های فنی بیمتال 15 – 20 آمپر تکو

برای مهندسان و طراحان، جزئیات فنی این محصول اهمیت بالایی دارد. این رله مطابق با استانداردهای بین المللی مانند IEC 60947-4-1 طراحی و ساخته شده است که نشان دهنده انطباق آن با الزامات جهانی تجهیزات فشار ضعیف می باشد.

مشخصه فنی	مقدار
برند	تکو (TECO)
سری محصول	RHU-10F
مدل دقیق	RHU-10F/20M1
رنج تنظیم جریان (A)	15 الی 20 آمپر
تعداد پل	3 پل (برای موتورهای سه فاز)
ولتاژ نامی عایقی (Ui)	690 ولت AC
فرکانس کاری	50 / 60 هرتز
کنتاکت های کمکی	1 کنتاKT باز (NO) + 1 کنتاکت بسته (NC)
کلاس تریپ (Trip Class)	کلاس 10A (به این معنی که در 7.2 برابر جریان نامی، در کمتر از 10 ثانیه قطع می کند)
حفاظت ها	اضافه بار، قطع فاز (Phase-loss sensitive)
نوع ریست	دستی / اتوماتیک (قابل انتخاب)
دمای کاری محیط	25- تا 55+ درجه سانتی گراد
استانداردها	IEC, EN, UL, CSA

گارانتی و اصالت کالا بیمتال تکو

در بازار تجهیزات برق صنعتی، متاسفانه محصولات تقلبی و بی کیفیت که با نام برندهای معتبر به فروش می رسند، به وفور یافت می شوند. استفاده از یک بیمتال تقلبی می تواند منجر به عدم عملکرد صحیح در زمان اضافه بار و سوختن موتور گران قیمت شما شود.

ضمانت اصالت محصول

شرکت مبین نیرو رای به عنوان نماینده رسمی و مستقیم برند TECO در ایران، اصالت کامل بیمتال 15 – 20 آمپر تکو – RHU-10F/20M1 را تضمین می کند. تمامی محصولات ارائه شده توسط این شرکت مستقیما از کمپانی مادر تامین شده و دارای گارانتی اصالت و سلامت فیزیکی می باشند. با خرید از مبین نیرو رای، شما اطمینان حاصل می کنید که قطعه ای اصلی، با کیفیت و قابل اتکا را برای حفاظت از سرمایه های صنعتی خود به کار می گیرید.

شرایط نگهداری صحیح بیمتال تکو

برای اطمینان از عملکرد طولانی مدت و بدون خطای رله حرارتی، رعایت چند نکته ساده ضروری است:

• محیط نصب: بیمتال باید در تابلویی نصب شود که عاری از گرد و غبار بیش از حد، رطوبت و گازهای خورنده باشد.
• دمای محیط: اگرچه این قطعه تا دمای 55 درجه به خوبی کار می کند، اما نصب در محیط های بسیار گرم می تواند بر دقت عملکرد حرارتی آن تاثیر بگذارد (باعث تریپ زودتر از موعد شود).
• استحکام اتصالات: به صورت دوره ای (مثلا هر 6 ماه یکبار) از محکم بودن پیچ ترمینال های ورودی و خروجی اطمینان حاصل کنید. اتصالات شل باعث ایجاد گرما و عملکرد نادرست بیمتال می شوند.
• تست دوره ای: توصیه می شود در بازه های زمانی مشخص (مثلا سرویس های نگهداری و تعمیرات سالانه) با استفاده از دکمه TEST، از صحت عملکرد مدار فرمان اطمینان حاصل کنید.

مقایسه بیمتال 15 – 20 آمپر تکو با محصولات مشابه

یکی از دغدغه های همیشگی خریداران، انتخاب بین برندهای مختلف است. در این بخش، جایگاه بیمتال تکو را در مقایسه با رقبای اروپایی و آسیایی بررسی می کنیم.

تفاوت بیمتال تکو با برندهای خارجی (اشنایدر، زیمنس)

• کیفیت: برندهایی مانند اشنایدر (Schneider) و زیمنس (Siemens) در بالاترین سطح کیفی بازار (Premium Tier) قرار دارند. بیمتال های تکو نیز از نظر کیفی در سطح بسیار بالایی قرار داشته و استانداردهای مشابهی را پاس می کنند. کیفیت ساخت، دقت عملکرد و طول عمر محصولات تکو کاملا قابل رقابت با این برندها است.
• قیمت: این بزرگترین تفاوت است. محصولات تکو به طور قابل توجهی ارزان تر از محصولات مشابه اشنایدر و زیمنس هستند. این محصول توازنی ایده آل بین کیفیت اروپایی و قیمت اقتصادی آسیایی برقرار کرده است.
• نتیجه: اگر پروژه شما نیاز به بالاترین سطح استاندارد و برندینگ لوکس ندارد، بیمتال تکو هوشمندانه ترین انتخاب است، زیرا همان سطح از حفاظت را با هزینه ای بسیار کمتر ارائه می دهد.

مقایسه بیمتال تکو با برندهای ایرانی و چینی مشابه

• قابلیت اطمینان: این مهم ترین فاکتور در یک قطعه حفاظتی است. بیمتال های متفرقه چینی یا برخی برندهای ارزان قیمت داخلی، اغلب از مواد اولیه نامرغوب ساخته شده و کنترل کیفیت دقیقی ندارند. این امر باعث می شود که در لحظه حساس اضافه بار، یا عمل نکنند (و موتور بسوزد) یا بی دلیل تریپ کنند (و خط تولید متوقف شود). بیمتال تکو دارای سابقه اثبات شده در قابلیت اطمینان (Reliability) است.
• دقت تنظیم: ولوم تنظیم جریان در بیمتال های ارزان قیمت معمولا دقیق نیست و خطای زیادی دارد. در بیمتال تکو، شما می توانید اطمینان داشته باشید که تنظیم روی 17 آمپر، دقیقا به معنای حفاظت در 17 آمپر است.
• حفاظت قطع فاز: بسیاری از مدل های ارزان قیمت، فاقد مکانیزم حساس به قطع فاز هستند که یک نقطه ضعف بزرگ محسوب می شود.

توصیه کارشناس: حفاظت از یک موتور چند ده میلیونی را فدای صرفه جویی ناچیز در قیمت یک بیمتال نکنید. بیمتال 15 – 20 آمپر تکو یک سرمایه گذاری مطمئن برای تضمین امنیت تجهیزات شما است.

نظرات و تجربه مصرف کنندگان بیمتال تکو

بررسی بازخورد متخصصان و تکنسین هایی که به صورت روزمره از این قطعات استفاده می کنند، بهترین راه برای سنجش کیفیت یک محصول صنعتی است.

رضایت کاربران از بیمتال 15 – 20 آمپر تکو

بیشترین بازخورد مثبت از سوی تابلوسازان و مدیران نگهداری و تعمیرات کارخانجات دریافت شده است. تابلوسازان از نصب آسان، ابعاد استاندارد و کوپل شدن بی نقص آن با کنتاکتورهای تکو رضایت دارند. مدیران نت (نگهداری و تعمیرات) نیز عملکرد بدون خطا، کاهش چشمگیر آمار سوختن موتورها پس از جایگزینی بیمتال های قدیمی یا متفرقه با برند تکو، و همچنین دوام بالای آن را به عنوان نقاط قوت اصلی ذکر می کنند.

نقد و بررسی واقعی خریداران بیمتال تکو

در بخش نظرات مشتریان (که در انتهای همین صفحه آمده است)، می توانید تجربیات واقعی خریداران را مطالعه کنید. عمده نظرات بر روی “ارزش خرید بالا” (ترکیب کیفیت و قیمت مناسب) و “دقت عملکرد” این رله حرارتی تاکید دارند. برخی کاربران که قبلا از برندهای چینی استفاده کرده بودند، پس از مهاجرت به تکو، تفاوت چشمگیر در کیفیت ساخت و اطمینان عملکرد را گزارش کرده اند.

پرسش های متداول درباره بیمتال 15 – 20 آمپر تکو

در این بخش به 10 سوال پرتکرار خریداران در مورد این محصول پاسخ می دهیم.

1. وظیفه اصلی بیمتال 15 – 20 آمپر تکو چیست؟

وظیفه اصلی این قطعه، حفاظت از الکتروموتورهای سه فاز با جریان نامی 15 تا 20 آمپر در برابر اضافه بار (جریان کشی بیش از حد) و قطع فاز (دو فاز شدن موتور) است.

2. چگونه باید جریان بیمتال را تنظیم کنم؟

شما باید جریان نامی (FLC) موتور خود را از روی پلاک آن بخوانید و ولوم تنظیم آبی رنگ روی بیمتال را دقیقا روی همان عدد تنظیم کنید. مثلا اگر جریان موتور 16 آمپر است، بیمتال را روی 16 تنظیم کنید.

3. این بیمتال به کدام کنتاکتورها مستقیما وصل می شود؟

این مدل (RHU-10F) برای نصب مستقیم بر روی کنتاکتورهای سری CU تکو، مانند CU-11, CU-12, CU-16, CU-18 و CU-22 طراحی شده است.

4. تفاوت ریست دستی (H) و اتوماتیک (A) چیست؟

در حالت دستی (H)، پس از خطا و سرد شدن، حتما باید فردی دکمه ریست را فشار دهد. این حالت ایمن تر است. در حالت اتوماتیک (A)، قطعه پس از سرد شدن به طور خودکار ریست می شود و برای مکان های با دسترسی سخت مناسب است.

5. دکمه قرمز رنگ TEST چه کاری انجام می دهد؟

این دکمه برای شبیه سازی حالت خطا (تریپ) است. با فشردن آن می توانید از صحت سیم کشی مدار فرمان و عملکرد کنتاکت های 95-96 و قطع شدن کنتاکتور اطمینان حاصل کنید.

6. چرا بیمتال من تریپ کرده (قطع کرده) است؟

دلایل اصلی تریپ بیمتال عبارتند از: 1- وجود بار اضافی مکانیکی روی موتور، 2- قطع شدن یکی از سه فاز ورودی (دو فاز شدن)، 3- تنظیم نادرست جریان بیمتال (پایین تر از حد نیاز)، 4- بروز مشکل مکانیکی در خود موتور.

7. آیا برند TECO (تکو) برای بیمتال معتبر است؟

بله، تکو یک برند بسیار معتبر تایوانی با شهرت جهانی است که محصولاتی با کیفیت بالا و استانداردهای بین المللی تولید می کند و از نظر کیفی، رقیبی جدی برای برندهای اروپایی با قیمتی اقتصادی تر محسوب می شود.

8. منظور از حفاظت قطع فاز (Phase Loss Sensitive) چیست؟

این بیمتال دارای مکانیزمی است که اگر یکی از سه فاز ورودی قطع شود، جریان در دو فاز دیگر به شدت بالا می رود. بیمتال این عدم تعادل را تشخیص داده و قبل از آسیب رسیدن به موتور، مدار را به سرعت قطع می کند.

9. آیا می توانم از این بیمتال سه فاز برای موتور تک فاز استفاده کنم؟

بله، اما نیاز به سیم کشی خاصی دارد. باید جریان موتور از هر سه پل بیمتال به صورت سری عبور داده شود تا گرمای یکنواختی روی هر سه تیغه ایجاد شود. برای این کار حتما با یک متخصص مشورت کنید.

10. چگونه از اصالت بیمتال تکو مطمئن شوم؟

مطمئن ترین راه، خرید از نمایندگان رسمی و معتبر مانند شرکت مبین نیرو رای است. ما اصالت کالا را به صورت کامل تضمین می کنیم.

نتیجه گیری و خرید بیمتال 15 – 20 آمپر تکو

بیمتال 15 – 20 آمپر تکو – RHU-10F/20M1 یک راه حل حفاظتی ایده آل، قابل اعتماد و فوق العاده به صرفه برای حفاظت از موتورهای الکتریکی در رنج جریان متوسط است. این محصول با ارائه حفاظت دقیق در برابر اضافه بار و قطع فاز، کیفیت ساخت تایوانی، و امکاناتی نظیر ریست دستی/اتوماتیک و دکمه تست، تمام نیازهای یک تابلوی برق صنعتی استاندارد را برآورده می کند.

انتخاب این قطعه به جای برندهای گران قیمت اروپایی، هزینه تمام شده پروژه شما را کاهش می دهد، و انتخاب آن به جای برندهای متفرقه و ارزان قیمت، امنیت و تداوم تولید شما را تضمین می کند.

شرکت مبین نیرو رای مفتخر است این محصول را با ضمانت اصالت و بهترین قیمت به همراه مشاوره فنی تخصصی قبل از خرید، به صنعتگران و مهندسان گرامی ارائه دهد.
