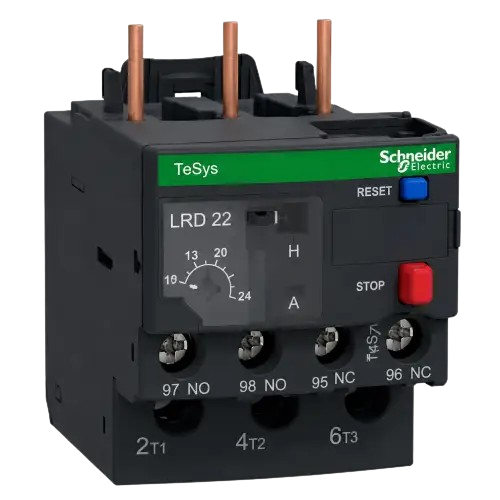

آیا به دنبال محافظت قطعی و ایمن از الکتروموتور های خود هستید؟ در دنیای صنعت امروز، حفاظت از تجهیزات الکتریکی در برابر نوسانات و اضافه بار ها از اهمیت بسیار بالایی برخوردار است. بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 یکی از معتبر ترین و با کیفیت ترین تجهیزات حفاظتی در بازار برق صنعتی محسوب می شود. این محصول با قطع به موقع مدار در زمان بروز اضافه جریان، از سوختن موتور های گران قیمت شما جلوگیری می کند. فروشگاه مبین نیرو به عنوان یکی از تامین کنندگان معتبر تجهیزات برق صنعتی، این محصول را با تضمین اصالت و سلامت فیزیکی به شما مهندسان، تکنسین های برق و صاحبان خودرو که دارای کارگاه های شخصی یا تجهیزات تعمیرگاهی هستند، ارائه می دهد.
برای دریافت مشاوره تخصصی و خرید مستقیم می توانید با پشتیبانی مبین نیرو به شماره 02188842616 تماس بگیرید یا به آدرس حضوری ما واقع در تهران، خیابان قائم مقام فراهانی، کوچه بیستم، پلاک 7، واحد 5 مراجعه نمایید.
ویژگی های محصول:
به علت نوسانات قیمت ارز لطفا با مبین نیرو در تماس باشید.
رله اضافه بار حرارتی یا همان بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 یکی از پر فروش ترین و کاربردی ترین محصولات برند فرانسوی اشنایدر در دسته تجهیزات حفاظت موتور است. این قطعه به صورت اختصاصی طراحی شده است تا به عنوان یک نگهبان بیدار، وضعیت جریان عبوری از الکتروموتور های سه فاز را مانیتور کند. در صورتی که موتور به هر دلیلی مانند گیر کردن روتور، خرابی بلبرینگ ها یا افت ولتاژ شبکه، جریانی بیش از حد مجاز خود بکشد، این قطعه به سرعت وارد عمل شده و فرمان قطع مدار را صادر می کند. تکنسین های برق صنعتی به خوبی می دانند که استفاده از یک رله حرارتی استاندارد تا چه اندازه می تواند از هزینه های سرسام آور تعمیرات موتور جلوگیری کند.
شاید این سوال برای شما پیش بیاید که در میان ده ها برند مختلف موجود در بازار، چرا بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 را انتخاب کنیم؟ پاسخ به این سوال در کیفیت ساخت، دوام طولانی و دقت بی نظیر محصولات اشنایدر نهفته است. الکتروموتور ها قلب تپنده هر خط تولید یا کارگاه صنعتی هستند و سوختن آن ها نه تنها هزینه خرید یا سیم پیچی مجدد را روی دست شما می گذارد، بلکه باعث توقف خط تولید و خسارت های زمانی می شود. این قطعه با داشتن حساسیت بالا نسبت به قطع فاز، اجازه نمی دهد موتور شما به صورت دو فاز کار کند و بسوزد. همچنین دقت تنظیم جریان در این قطعه به قدری بالا است که شما می توانید دقیقا آن را روی جریان نامی موتور خود ست کنید.
برای درک بهتر ارزش این محصول، باید نگاهی به عملکرد بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 بیندازیم. اساس کار این رله حرارتی بر پایه تفاوت ضریب انبساط طولی دو فلز غیر هم جنس است. هنگامی که جریان برق از تیغه های این رله عبور می کند، مقاومت الکتریکی باعث ایجاد حرارت می شود. اگر این جریان در محدوده نرمال باشد، حرارت تولید شده تاثیری در شکل تیغه ها ندارد. اما به محض اینکه جریان از حد تنظیم شده روی ولوم دستگاه فراتر برود (اضافه بار رخ دهد)، حرارت بالا باعث می شود تیغه دو فلزی خم شده و به مکانیسم قطع کننده فشار بیاورد. با این کار، کنتاکت بسته (95-96) باز می شود و برق بوبین کنتاکتور قطع می گردد، در نتیجه موتور بلافاصله خاموش می شود تا از آسیب دیدگی در امان بماند.
آشنایی با نحوه استفاده از بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 برای هر تکنسین برق یا صاحب کارگاهی ضروری است. نصب این قطعه بسیار ساده و به صورت ماژولار طراحی شده است. کافی است شاخک های مسی بالای بیمتال را درون ترمینال های خروجی کنتاکتور های سری D اشنایدر (مثل LC1D25 یا LC1D32) قرار داده و پیچ ها را محکم کنید. پس از نصب فیزیکی، باید سیم های مدار فرمان را متصل کنید. معمولا فاز فرمان ابتدا وارد کنتاکت 95 شده و از 96 خارج می شود تا به بوبین کنتاکتور برود. در مرحله بعد، باید با استفاده از یک پیچ گوشتی کوچک، ولوم روی بیمتال را دقیقا روی جریان نامی موتور (که روی پلاک آن نوشته شده است) تنظیم کنید. در نهایت می توانید انتخاب کنید که دستگاه پس از عمل کردن (تریپ دادن) به صورت دستی (H) ریست شود یا به صورت اتوماتیک (A) به حالت اول بازگردد.
اگر بخواهیم مزایا بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 را لیست کنیم، قطعا به یک فهرست طولانی خواهیم رسید. اولین و بزرگ ترین مزیت، قابلیت اعتماد بسیار بالای آن است. محصولات برند اشنایدر به دلیل گذراندن سخت گیرانه ترین تست های کنترل کیفیت در کارخانه، کمترین میزان خطا را در شرایط واقعی دارند. برای مطالعه بیشتر در مورد استاندارد های جهانی این شرکت می توانید به سایت رسمی اشنایدر الکتریک مراجعه کنید. از دیگر مزایای مهم این رله، داشتن کاور شفاف و پلمپ شونده روی ولوم تنظیم جریان است که از دستکاری افراد غیر مجاز جلوگیری می کند. همچنین دکمه تست تعبیه شده روی دستگاه به شما اجازه می دهد تا قبل از راه اندازی نهایی مدار، صحت عملکرد سیستم فرمان را به راحتی ارزیابی کنید.
بررسی دقیق مشخصات و ویژگی های بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 به شما کمک می کند تا خریدی مطمئن تر داشته باشید. کد فنی رسمی این محصول در کاتالوگ اشنایدر LRD22 است. وزن این قطعه حدود 120 گرم بوده و ابعادی بسیار جمع و جور دارد (حدود 66 در 45 در 70 میلی متر) که باعث می شود فضای بسیار کمی را در تابلو برق اشغال کند. کلاس تریپ این رله از نوع 10A است، به این معنی که در صورت بروز خطای اضافه بار شدید، در کمتر از 10 ثانیه مدار را قطع می کند که برای موتور های استاندارد با راه اندازی نرمال کاملا ایده آل است. درجه حفاظت فیزیکی بدنه IP20 است که آن را در برابر تماس مستقیم انگشتان ایمن می سازد، اما باید درون تابلو برق نصب شود تا از گرد و غبار و رطوبت در امان باشد.
متاسفانه امروزه در بازار برق صنعتی ایران، قطعات تقلبی و فیک به وفور یافت می شوند که از نظر ظاهری شباهت زیادی به کالای اصلی دارند اما در زمان بروز حادثه، عمل نکرده و باعث سوختن موتور می شوند. به همین دلیل، موضوع گارانتی و اصالت کالا بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 از اهمیت فوق العاده ای برخوردار است. خرید از یک تامین کننده معتبر مانند شرکت مبین نیرو، این نگرانی را به طور کامل برطرف می کند.
تمامی محصولاتی که تحت عنوان اشنایدر الکتریک از فروشگاه مبین نیرو خریداری می کنید، دارای ضمانت نامه معتبر اصالت کالا هستند. ما به شما اطمینان می دهیم که بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 ارائه شده، کاملا اورجینال بوده و دارای هولوگرام و لیبل های معتبر شرکتی است. تکنسین های با تجربه می توانند از روی کیفیت پلاستیک بدنه، رنگ دکمه ها، وزن خالص قطعه و همچنین عملکرد دقیق پیچ تنظیم، به راحتی کالای اصلی را از تقلبی تشخیص دهند.
برای افزایش طول عمر دستگاه، رعایت شرایط نگهداری صحیح بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 الزامی است. این تجهیزات باید در محیط هایی با دمای بین 20- تا 60+ درجه سانتی گراد نصب شوند. تابلو برق شما باید دارای تهویه مناسب باشد و از ورود رطوبت و گرد و غبار شدید به داخل آن جلوگیری شود. همچنین سرویس های دوره ای تابلو برق بسیار مهم است؛ شما باید هر شش ماه یک بار، پیچ های اتصال بیمتال به کنتاکتور و کابل های خروجی را آچار کشی کنید، زیرا شل بودن اتصالات باعث ایجاد حرارت کاذب شده و ممکن است بیمتال را به صورت بی مورد قطع کند (تریپ کاذب).
انتخاب بهترین قطعه نیازمند بررسی رقبا است. در بخش مقایسه بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 با محصولات مشابه، قصد داریم جایگاه این محصول را در برابر سایر برند های موجود در بازار ایران بررسی کنیم تا شما بتوانید با دیدی باز تر تصمیم گیری کنید.
وقتی صحبت از تفاوت بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 با خارجی (مانند زیمنس آلمان یا ال اس کره جنوبی) می شود، اشنایدر همیشه به عنوان نماد طراحی ماژولار و کاربری آسان شناخته می شود. رله های اشنایدر سری TeSys بسیار کاربر پسند طراحی شده اند و نصب آن ها روی کنتاکتور ها سریع تر از رقبا انجام می شود. از نظر دقت عملکرد، اشنایدر و زیمنس رقابت شانه به شانه ای دارند، اما در بازار ایران، قطعات اشنایدر و تجهیزات جانبی آن ها بسیار راحت تر و با قیمت های منطقی تری پیدا می شوند که این یک مزیت بزرگ برای تعمیرات و نگهداری محسوب می شود.
در مقایسه بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 با برند های ایرانی مشابه (نظیر پارس فانال یا الکترو کاوه)، اولین تفاوت در قیمت تمام شده خود را نشان می دهد. قطعا برند های ایرانی از نظر اقتصادی مقرون به صرفه تر هستند، اما وقتی پای محافظت از یک الکتروموتور صد میلیون تومانی در میان باشد، ریسک کردن جایز نیست. مواد اولیه به کار رفته در تیغه های دو فلزی اشنایدر بسیار دقیق تر و با کیفیت تر از نمونه های ارزان قیمت است. این یعنی اشنایدر در طول سال ها کارکرد، خطای تنظیم پیدا نمی کند و تلورانس آن ثابت می ماند، در حالی که مدل های ارزان تر ممکن است پس از مدتی دقت خود را از دست بدهند.
یکی از بهترین راه ها برای اطمینان از کیفیت یک محصول، بررسی نظرات و تجربه مصرف کنندگان بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 است. مهندسان و برق کاران صنعتی که سال ها است دست به آچار هستند، همیشه اشنایدر را به عنوان انتخاب اول خود پیشنهاد می دهند. آن ها معتقدند که هزینه بیشتر برای خرید اشنایدر، در واقع نوعی بیمه کردن تجهیزات گران قیمت کارخانه است.
سطح رضایت کاربران از بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 بسیار بالا است. کاربرانی که سیستم های کمپرسور باد، بالابر های هیدرولیک، پمپ های آب کشاورزی و نوار نقاله های صنعتی را راه اندازی می کنند، بار ها گزارش داده اند که این قطعه در زمان نوسانات شدید شبکه برق یا دو فاز شدن، بلافاصله موتور را از مدار خارج کرده و از فاجعه جلوگیری کرده است. دکمه ریست راحت و پوشش محافظ روی دستگاه نیز از مواردی است که همواره مورد تحسین تکنسین ها قرار گرفته است.
در این بخش به بررسی رایج ترین پرسش های متداول درباره بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 می پردازیم تا ابهامات شما پیش از خرید کاملا برطرف شود:
این قطعه برای الکتروموتور های سه فاز با جریان نامی بین 16 تا 24 آمپر (حدود موتور های 7.5 کیلووات تا 11 کیلووات در شبکه 400 ولت) ایده آل است.
بله، این رله حرارتی مجهز به مکانیزم حساس به قطع فاز است و در صورت دو فاز شدن شبکه، سریعا مدار را قطع کرده و از سوختن سیم پیچ ها جلوگیری می کند.
ولوم آبی رنگ روی بدنه باید دقیقا برابر با جریان نامی موتور که روی پلاک فلزی آن درج شده است تنظیم گردد. تنظیم بالاتر از این مقدار خطرناک است و تنظیم پایین تر باعث تریپ های بی مورد می شود.
در حالت دستی، پس از عملکرد بیمتال و قطع مدار، تکنسین باید شخصا دکمه آبی رنگ را فشار دهد تا سیستم ریست شود. اما در حالت اتوماتیک، پس از خنک شدن تیغه ها، سیستم به طور خودکار به حالت اول باز می گردد.
خیر، این قطعه به صورت مستقیم (با شاخک های مسی) فقط روی کنتاکتور های سری TeSys D اشنایدر (مدل های D25 تا D38) نصب می شود. برای سایر برند ها باید از پایه بیمتال جداگانه استفاده کرد.
این مشکل می تواند ناشی از بار کشیدن بیش از حد مکانیکی موتور، گیر کردن روتور، خرابی بلبرینگ ها، دمای بسیار بالای محیط و یا شل بودن اتصالات برق ورودی باشد که باعث گرم شدن کاذب می شود.
در صورت نگهداری در شرایط استاندارد (عدم وجود رطوبت شدید و گرد و غبار خورنده) و آچار کشی منظم اتصالات، این قطعه می تواند سال های طولانی (بیش از ده سال) بدون افت دقت کار کند.
کلاس تریپ 10 نشان می دهد که اگر جریانی معادل 7.2 برابر جریان تنظیم شده از دستگاه عبور کند، بیمتال در زمانی کمتر از 10 ثانیه مدار را قطع خواهد کرد که برای موتور های معمولی بسیار مناسب است.
بله، با سری کردن دو فاز از شاخک های ورودی و خروجی بیمتال می توان از آن برای حفاظت موتور های تک فاز نیز استفاده نمود، هر چند کاربری اصلی آن برای سیستم های سه فاز است.
بهترین راه خرید از فروشگاه های معتبر و تخصصی مانند مبین نیرو است. همچنین بررسی کیفیت چاپ لیبل، لیزر شدن سریال نامبر روی بدنه و کیفیت ساخت پیچ های اتصال می تواند به تشخیص کالای اورجینال کمک کند.
در نهایت باید گفت که سرمایه گذاری روی تجهیزات حفاظتی اورجینال، تضمین کننده آرامش خاطر شما و سلامت خط تولید شما است. در نتیجه گیری و خرید بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 باید تاکید کنیم که این محصول با ترکیبی از کیفیت فرانسوی، دقت بالا، نصب آسان و قابلیت های حفاظتی کامل، بهترین انتخاب برای محافظت از الکتروموتور های شما در محدوده 16 تا 24 آمپر است. شما می توانید هم اکنون این محصول استراتژیک را با خیال راحت از بابت اصالت کالا و قیمت رقابتی، از فروشگاه مبین نیرو سفارش دهید و از خدمات مشاوره مهندسی تیم ما بهره مند شوید.
| مشخصه فنی | توضیحات تکمیلی |
| نام کامل محصول | بیمتال 17-25 آمپر اشنایدر الکتریک – LRD22 |
| برند سازنده | اشنایدر الکتریک (Schneider Electric) |
| کد فنی اختصاصی | LRD22 |
| محدوده جریان تنظیمی | 16 الی 24 آمپر |
| کاربرد اصلی | حفاظت موتور های الکتریکی در برابر اضافه بار و قطع فاز |
| تعداد کنتاکت کمکی | 1 باز (NO) + 1 بسته (NC) |
| سازگاری با کنتاکتور | کنتاکتور های سری TeSys D (LC1D25 تا LC1D38) |
| کلاس عملکرد (تریپ) | کلاس 10A |
| نحوه ریست شدن | دارای دو حالت دستی (Manual) و اتوماتیک (Auto) |
| استاندارد حفاظت محیطی | IP20 |
| دمای کاری مجاز | از 20- تا 60+ درجه سانتی گراد |
| وزن خالص | تقریبی 0.12 کیلوگرم |
| جریان (آمپر) | 17-25 |
|---|
