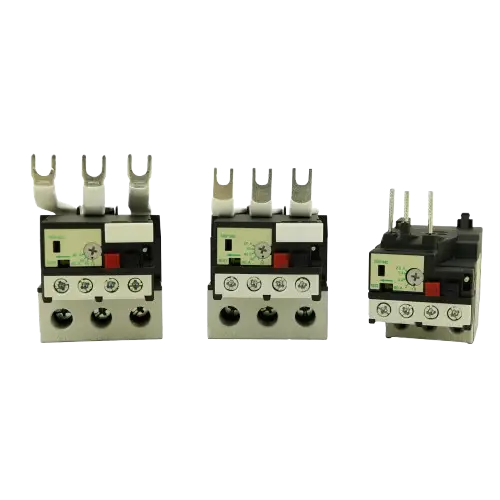

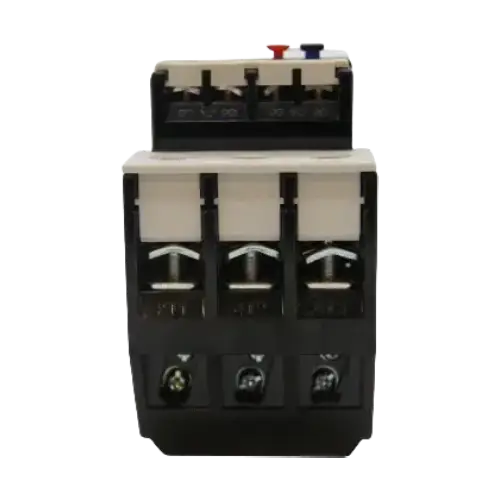

بیمتال 24.5 – 30 آمپر تکو – RHU-10F/30M2

توضیحات

خرید و قیمت بیمتال 24.5 – 30 آمپر تکو (RHU-10F/30M2) اصلی. رله حرارتی TECO با ضمانت اصالت کالا از شرکت مبین نیرو رای. محافظ دقیق موتور (11 تا 15 کیلووات) در برابر اضافه بار.

معرفی بیمتال 24.5 – 30 آمپر تکو – RHU-10F/30M2

بیمتال 24.5 – 30 آمپر تکو – RHU-10F/30M2 یک قطعه الکترومکانیکی پیشرفته است که در قلب سیستم های حفاظتی تابلو برق صنعتی قرار می گیرد. وظیفه اصلی این رله حرارتی، نظارت دائمی بر جریان عبوری به سمت موتور الکتریکی و قطع مدار فرمان در صورت بروز اضافه بار می باشد. این اقدام هوشمندانه، از داغ شدن بیش از حد سیم پیچ های موتور، ذوب شدن عایق ها و در نهایت سوختن کامل موتور جلوگیری می کند.

این بیمتال به طور خاص برای حفاظت از موتورهایی طراحی شده که جریان نامی آن ها در بازه 24.5 تا 30 آمپر قرار دارد. این محدوده جریانی معمولا مربوط به موتورهای سه فاز با توان 11 کیلووات (حدود 22 آمپر) تا 15 کیلووات (حدود 28 آمپر) در ولتاژ 380/400 ولت است. با استفاده از ولوم چرخشی که بر روی دستگاه تعبیه شده، کاربر می تواند جریان قطع را دقیقا مطابق با جریان پلاک موتور تنظیم کند تا حفاظت بهینه و دقیقی حاصل شود.

چرا بیمتال تکو مدل RHU-10F/30M2؟

در بازار تجهیزات حفاظتی، انتخاب یک بیمتال قابل اعتماد، حیاتی ترین تصمیم است. برند تکو (TECO) به عنوان یکی از غول های صنعتی تایوان، محصولاتی با کیفیتی در سطح استانداردهای جهانی و اروپایی تولید می کند، در حالی که از نظر قیمتی بسیار رقابتی تر از برندهایی مانند اشنایدر یا زیمنس است.

شما با خرید بیمتال 24.5 – 30 آمپر تکو، کیفیتی ممتاز، طول عمر بالا و دقتی قابل اتکا را با هزینه ای بهینه دریافت می کنید. این مدل به دلیل داشتن مکانیزم پیشرفته حفاظت در برابر قطع فاز (Phase Loss Sensitivity)، یک گزینه برتر محسوب می شود. این ویژگی تضمین می کند که در صورت قطع شدن یکی از سه فاز ورودی (دو فاز شدن موتور)، بیمتال به سرعت این عدم تعادل را تشخیص داده و قبل از آسیب جدی به موتور، مدار را قطع می کند.

عملکرد بیمتال 24.5 – 30 آمپر تکو چگونه است؟

اساس کار این رله بر پدیده فیزیکی انبساط طولی فلزات استوار است. نام “بیمتال” به معنای “دو فلزی” است و به ساختار داخلی آن اشاره دارد:

1. ساختار داخلی: در داخل بیمتال، برای هر فاز، دو تیغه فلزی نازک از دو جنس مختلف (با ضریب انبساط حرارتی متفاوت، مثلا فولاد و برنج) به یکدیگر پرس شده اند.
2. عبور جریان: جریان موتور از طریق هیترها (گرمکن هایی) که در مجاورت این تیغه های دو فلزی قرار دارند، عبور می کند.
3. شرایط عادی: در حالت کارکرد نرمال، گرمای تولید شده توسط جریان، ناچیز است و تیغه ها هیچ تغییری نمی کنند.
4. بروز اضافه بار: اگر جریان موتور به دلیلی (مانند گیر کردن شفت، بار اضافی مکانیکی، خرابی بلبرینگ) از مقدار تنظیم شده (مثلا 28 آمپر) فراتر رود و این اضافه جریان برای مدتی ادامه یابد، گرمای تولید شده در هیترها به شدت افزایش می یابد.
5. عملکرد تیغه ها: این گرما به تیغه های دو فلزی منتقل می شود. فلزی که ضریب انبساط بالاتری دارد، بیشتر منبسط شده و باعث خم شدن تیغه به سمت فلز دیگر می شود.
6. قطع مدار (تریپ): این خم شدن، یک اهرم مکانیکی را فعال می کند. این اهرم مستقیما به یک کنتاکت کمکی متصل است. در نتیجه، کنتاKT بسته (NC) با شماره های 95-96 که در مسیر بوبین کنتاکتور قرار دارد، باز می شود. این کار کنتاکتور را قطع کرده و برق موتور را قطع می کند.
7. فعال سازی آلارم: همزمان، کنتاKT باز (NO) با شماره های 97-98 بسته می شود که می توان از آن برای روشن کردن چراغ سیگنال خطا یا ارسال آلارم به اتاق کنترل استفاده کرد.

این مکانیزم ساده اما فوق العاده موثر، سال ها است که به عنوان استاندارد حفاظت موتور در صنعت شناخته می شود.

نحوه استفاده از بیمتال 24.5 – 30 آمپر تکو

استفاده صحیح از این قطعه برای تضمین حفاظت موتور، حیاتی است. این فرآیند شامل سه مرحله اصلی نصب، تنظیم و تست می باشد.

مرحله اول: نصب فیزیکی (Mounting)

بیمتال تکو سری RHU-10F به گونه ای طراحی شده که به راحتی با کنتاکتورهای هم خانواده خود یعنی سری CU تکو کوپل شود.

• نصب مستقیم (Direct Mounting): این بیمتال دارای سه شاخک خروجی است که دقیقا برای ورود به ترمینال های خروجی کنتاکتور (T1, T2, T3) طراحی شده اند. این مدل (RHU-10F/30M2) به طور خاص برای نصب مستقیم بر روی کنتاکتورهای تکو سری CU-27, CU-32 و CU-38 مناسب است. شما به سادگی بیمتال را در زیر کنتاکتور قرار داده و شاخک ها را وارد ترمینال های کنتاکتور می کنید و پیچ ها را محکم می کنید.
• نصب مستقل (Independent Mounting): در صورتی که بخواهید از این بیمتال به صورت جداگانه (مثلا با فاصله از کنتاکتور یا برای حفاظت مداری دیگر) استفاده کنید، می توانید از پایه نصب جداگانه (مانند مدل RHU-10B) استفاده نمایید. این پایه به شما امکان می دهد بیمتال را مستقیما بر روی ریل دین (DIN Rail) در تابلو برق نصب کنید.

مرحله دوم: تنظیم جریان (Current Setting)

این مهم ترین بخش کار است.

1. ابتدا پلاک مشخصات (Nameplate) الکتروموتوری که قصد حفاظت از آن را دارید، به دقت مطالعه کنید.
2. مقدار “جریان نامی” یا “Full Load Current (FLC)” موتور را پیدا کنید. این جریان باید در بازه 24.5 تا 30 آمپر باشد (مثلا 28 آمپر).
3. بر روی بیمتال 24.5 – 30 آمپر تکو، یک ولوم چرخشی آبی رنگ با درجه بندی از 24.5 تا 30 وجود دارد.
4. با استفاده از یک پیچ گوشتی دو سو، این ولوم را بچرخانید و نشانگر آن را دقیقا بر روی عدد جریان نامی موتور خود تنظیم کنید.

هشدار: هرگز جریان بیمتال را بیشتر از جریان نامی موتور تنظیم نکنید. این کار حفاظت را بی اثر کرده و منجر به سوختن موتور در هنگام اضافه بار خواهد شد. همچنین آن را بسیار کمتر تنظیم نکنید، زیرا باعث قطعی های بی مورد (Nuisance Tripping) می شود.

مرحله سوم: سیم کشی مدار فرمان

• کنتاKT 95-96 (NC): این کنتاکت باید به صورت سری در مدار فرمان کنتاکتور قرار گیرد (معمولا بین شستی استپ و بوبین A1 کنتاکتور). این کنتاکت، مسئول قطع کردن کنتاکتور در زمان خطا است.
• کنتاKT 97-98 (NO): این کنتاکت برای سیگنال دهی است. می توان آن را به یک چراغ آلارم قرمز رنگ یا ورودی PLC متصل کرد تا در صورت بروز تریپ، اپراتور مطلع شود.

مرحله چهارم: تست و تنظیم حالت ریست

• دکمه تست (TEST): بر روی بیمتال یک دکمه قرمز رنگ یا یک اهرم کوچک برای تست وجود دارد. پس از نصب و وایرینگ مدار فرمان، با فشردن این دکمه می توانید به صورت دستی مکانیزم تریپ را فعال کنید. این کار باید منجر به قطع شدن کنتاکتور شود. این یک راه عالی برای اطمینان از صحت سیم کشی کنتاکت های 95-96 است.
• دکمه ریست (RESET): یک دکمه آبی رنگ برای ریست کردن بیمتال پس از بروز خطا وجود دارد. این دکمه معمولا دو حالت دارد:
  • حالت دستی (H – Hand): با قرار دادن روی این حالت، پس از آنکه بیمتال تریپ کرد و سرد شد، حتما باید یک اپراتور به صورت دستی دکمه ریست را فشار دهد تا مدار دوباره آماده به کار شود. این حالت برای کاربردهای حساس که نیاز به بازبینی علت خطا قبل از راه اندازی مجدد دارند، توصیه می شود.
  • حالت خودکار (A – Auto): در این حالت، پس از تریپ و سرد شدن تیغه ها، بیمتال به صورت خودکار ریست شده و مدار فرمان مجددا وصل می شود. این حالت برای کاربردهایی که دسترسی به آن ها دشوار است (مانند پمپ های شناور) استفاده می شود.

مزایای بیمتال 24.5 – 30 آمپر تکو – RHU-10F/30M2

انتخاب این رله حرارتی برای تابلو برق های صنعتی، مزایای متعددی را به همراه دارد:

• حفاظت دوگانه و حیاتی: ارائه حفاظت قابل اعتماد هم در برابر اضافه بار (Overload) و هم در برابر قطع یا عدم تعادل فاز (Phase Loss).
• دقت بسیار بالا: مهندسی دقیق تکو تضمین می کند که رله دقیقا در جریان تنظیم شده و پس از زمان مورد نظر (مطابق با کلاس تریپ 10A) عمل کند.
• کیفیت ساخت ممتاز: استفاده از مواد اولیه با کیفیت و پلاستیک های مقاوم در برابر حرارت (Self-extinguishing)، طول عمر بالای قطعه را حتی در محیط های صنعتی خشن تضمین می کند.
• انعطاف پذیری در ریست: قابلیت انتخاب بین حالت ریست دستی و اتوماتیک، به طراح تابلو برق امکان می دهد بهترین سناریو را برای کاربرد مورد نظر پیاده سازی کند.
• نشانگر وضعیت شفاف: وجود نشانگر مکانیکی واضح، عیب یابی را در هنگام بروز خطا بسیار سریع تر می کند.
• ایمنی بالا: طراحی بدنه و ترمینال ها مطابق با استانداردهای ایمنی (مانند IP20) از تماس تصادفی دست با بخش های برق دار جلوگیری می کند.
• ارزش اقتصادی: ارائه تمام این ویژگی ها با قیمتی بسیار رقابتی، این محصول را به یک گزینه ایده آل برای پروژه های صنعتی با بودجه بهینه تبدیل کرده است.

مشخصات و ویژگی های فنی بیمتال 24.5 – 30 آمپر تکو

برای مهندسان و طراحان، جزئیات فنی این محصول اهمیت بالایی دارد. بیمتال 24.5 – 30 آمپر تکو یک محصول کاملا مهندسی شده است که مشخصات آن تضمین کننده عملکرد صحیح آن است. این رله حفاظتی مطابق با سختگیرانه ترین استانداردهای بین المللی از جمله IEC 60947-4-1 طراحی و تست شده است که انطباق کامل آن با الزامات جهانی تجهیزات فشار ضعیف را نشان می دهد.

• کلاس تریپ (Trip Class): این بیمتال دارای کلاس 10A است. این بدان معناست که در صورت بروز اضافه بار شدید (مثلا 7.2 برابر جریان تنظیم شده)، رله در زمانی کمتر از 10 ثانیه مدار را قطع خواهد کرد. این کلاس برای اکثر کاربردهای راه اندازی موتور استاندارد (مانند پمپ ها، فن ها، نوار نقاله ها) مناسب است.
• جبران سازی دمایی (Ambient Temperature Compensation): این یک ویژگی بسیار مهم است. این بیمتال دارای مکانیزم جبران ساز دمایی است که باعث می شود تغییرات دمای محیط تابلو برق (در محدوده 25- تا 55+ درجه سانتی گراد) تاثیر چشمگیری بر نقطه تریپ آن نگذارد و دقت خود را حفظ کند.
• کنتاکت های کمکی: دارای یک کنتاکت باز (97-98) و یک کنتاکت بسته (95-96) با ظرفیت جریانی مناسب برای مدارهای فرمان AC-15 و DC-13 است.

گارانتی و اصالت کالا بیمتال 24.5 – 30 آمپر تکو

در بازار تجهیزات برق صنعتی، متاسفانه محصولات تقلبی و بی کیفیت که با نام برندهای معتبر به فروش می رسند، به وفور یافت می شوند. استفاده از یک بیمتال تقلبی می تواند منجر به عدم عملکرد صحیح در زمان اضافه بار و سوختن موتور گران قیمت شما شود.

ضمانت اصالت محصول

شرکت مبین نیرو رای به عنوان نماینده رسمی و مستقیم برند TECO در ایران، اصالت کامل بیمتال 24.5 – 30 آمپر تکو – RHU-10F/30M2 را تضمین می کند. تمامی محصولات ارائه شده توسط این شرکت مستقیما از کمپانی مادر تامین شده و دارای گارانتی اصالت و سلامت فیزیکی می باشند. با خرید از مبین نیرو رای، شما اطمینان حاصل می کنید که قطعه ای اصلی، با کیفیت و قابل اتکا را برای حفاظت از سرمایه های صنعتی خود به کار می گیرید.

شرایط نگهداری صحیح بیمتال 24.5 – 30 آمپر تکو

برای اطمینان از عملکرد طولانی مدت و بدون خطای رله حرارتی، رعایت چند نکته ساده ضروری است:

• محیط نصب: بیمتال باید در تابلویی نصب شود که عاری از گرد و غبار بیش از حد، رطوبت و گازهای خورنده باشد.
• استحکام اتصالات: به صورت دوره ای (مثلا هر 6 ماه یکبار) از محکم بودن پیچ ترمینال های قدرت (ورودی و خروجی) اطمینان حاصل کنید. اتصالات شل باعث ایجاد گرما و عملکرد نادرست (تریپ بی مورد) بیمتال می شوند.
• تست دوره ای: توصیه می شود در بازه های زمانی مشخص (مثلا سرویس های نگهداری و تعمیرات سالانه) با استفاده از دکمه TEST، از صحت عملکرد مدار فرمان اطمینان حاصل کنید.
• عدم وجود لرزش: از نصب بیمتال بر روی بدنه هایی که لرزش شدید و دائمی دارند، خودداری کنید.

مقایسه بیمتال 24.5 – 30 آمپر تکو با محصولات مشابه

یکی از دغدغه های همیشگی خریداران، انتخاب بین برندهای مختلف است. در این بخش، جایگاه بیمتال تکو را در مقایسه با رقبای اروپایی و آسیایی بررسی می کنیم.

تفاوت بیمتال 24.5 – 30 آمپر تکو با خارجی (اشنایدر، زیمنس)

• کیفیت: برندهایی مانند اشنایدر (Schneider LRD) و زیمنس (Siemens SIRIUS 3RU) در بالاترین سطح کیفی بازار (Premium Tier) قرار دارند. بیمتال تکو نیز از نظر کیفی در سطح بسیار بالایی قرار داشته و استانداردهای مشابهی را پاس می کند. کیفیت ساخت، دقت عملکرد و طول عمر محصولات تکو کاملا قابل رقابت با این برندها است.
• قیمت: این بزرگترین تفاوت است. محصولات تکو به طور قابل توجهی ارزان تر از محصولات مشابه اشنایدر و زیمنس هستند. این محصول توازنی ایده آل بین کیفیت اروپایی و قیمت اقتصادی آسیایی برقرار کرده است.
• نتیجه: اگر پروژه شما نیاز به بالاترین سطح استاندارد و قابلیت اطمینان دارد اما با محدودیت بودجه مواجه است، بیمتال تکو هوشمندانه ترین انتخاب است.

مقایسه بیمتال 24.5 – 30 آمپر تکو با برندهای ایرانی و چینی مشابه

• قابلیت اطمینان: این مهم ترین فاکتور در یک قطعه حفاظتی است. بیمتال های متفرقه چینی یا برخی برندهای ارزان قیمت داخلی، اغلب از مواد اولیه نامرغوب ساخته شده و کنترل کیفیت دقیقی ندارند. این امر باعث می شود که در لحظه حساس اضافه بار، یا عمل نکنند (و موتور بسوزد) یا بی دلیل تریپ کنند (و خط تولید متوقف شود).
• دقت تنظیم: ولوم تنظیم جریان در بیمتال های ارزان قیمت معمولا دقیق نیست و خطای زیادی دارد. در بیمتال تکو، شما می توانید اطمینان داشته باشید که تنظیم روی 28 آمپر، دقیقا به معنای حفاظت در 28 آمپر است.
• حفاظت قطع فاز: بسیاری از مدل های ارزان قیمت، فاقد مکانیزم حساس به قطع فاز هستند که یک نقطه ضعف بزرگ محسوب می شود.

توصیه کارشناس: حفاظت از یک موتور 11 یا 15 کیلوواتی (که میلیون ها تومان ارزش دارد) را فدای صرفه جویی ناچیز در قیمت یک بیمتال نکنید. بیمتال 24.5 – 30 آمپر تکو یک سرمایه گذاری مطمئن برای تضمین امنیت تجهیزات شما است.

نظرات و تجربه مصرف کنندگان بیمتال 24.5 – 30 آمپر تکو

بررسی بازخورد متخصصان و تکنسین هایی که به صورت روزمره از این قطعات استفاده می کنند، بهترین راه برای سنجش کیفیت یک محصول صنعتی است.

رضایت کاربران از بیمتال 24.5 – 30 آمپر تکو

بیشترین بازخورد مثبت از سوی تابلوسازان و مدیران نگهداری و تعمیرات کارخانجات دریافت شده است. تابلوسازان از نصب آسان، ابعاد استاندارد و کوپل شدن بی نقص آن با کنتاکتورهای CU-27 و CU-32 رضایت دارند. مدیران نت (نگهداری و تعمیرات) نیز عملکرد بدون خطا، کاهش چشمگیر آمار سوختن موتورها پس از جایگزینی بیمتال های قدیمی یا متفرقه با برند تکو، و همچنین دوام بالای آن را به عنوان نقاط قوت اصلی ذکر می کنند.

نقد و بررسی واقعی خریداران بیمتال 24.5 – 30 آمپر تکو

در بخش نظرات مشتریان (که در انتهای همین صفحه آمده است)، می توانید تجربیات واقعی خریداران را مطالعه کنید. عمده نظرات بر روی “ارزش خرید بالا” (ترکیب کیفیت و قیمت مناسب)، “دقت عملکرد ولوم تنظیم جریان” و “کیفیت ساخت بدنه و ترمینال ها” تاکید دارند.

پرسش های متداول درباره بیمتال 24.5 – 30 آمپر تکو

در این بخش به 10 سوال پرتکرار خریداران در مورد این محصول پاسخ می دهیم.

1. وظیفه اصلی بیمتال 24.5 – 30 آمپر تکو چیست؟

وظیفه اصلی این قطعه، حفاظت از الکتروموتورهای سه فاز با جریان نامی 24.5 تا 30 آمپر در برابر اضافه بار (جریان کشی بیش از حد) و قطع فاز (دو فاز شدن موتور) است.

2. این بیمتال برای چه توان موتوری (کیلووات) مناسب است؟

این رنج جریانی معمولا برای حفاظت از موتورهای سه فاز 11 کیلووات (حدود 22-23 آمپر) و 15 کیلووات (حدود 28-29 آمپر) در ولتاژ 380 ولت استفاده می شود.

3. این بیمتال به کدام کنتاکتورها مستقیما وصل می شود؟

این مدل (RHU-10F) برای نصب مستقیم بر روی کنتاکتورهای سری CU تکو، مانند CU-27, CU-32 و CU-38 طراحی شده است.

4. چگونه باید جریان بیمتال را تنظیم کنم؟

شما باید جریان نامی (FLC) موتور خود را از روی پلاک آن بخوانید و ولوم تنظیم آبی رنگ روی بیمتال را دقیقا روی همان عدد تنظیم کنید.

5. تفاوت بیمتال با کلید حرارتی (MPCB) چیست؟

بیمتال (رله حرارتی) فقط حفاظت اضافه بار دارد و باید حتما به همراه یک وسیله حفاظت اتصال کوتاه (مانند فیوز یا کلید مینیاتوری) در مدار نصب شود. اما کلید حرارتی (MPCB) هر دو حفاظت اضافه بار و اتصال کوتاه را به صورت همزمان در یک دستگاه ارائه می دهد.

6. چرا بیمتال من تریپ کرده (قطع کرده) است؟

دلایل اصلی تریپ بیمتال عبارتند از: 1- وجود بار اضافی مکانیکی واقعی روی موتور، 2- قطع شدن یکی از سه فاز ورودی (دو فاز شدن)، 3- تنظیم نادرست جریان بیمتال (پایین تر از حد نیاز)، 4- شل بودن پیچ ترمینال های قدرت که باعث ایجاد گرما شده است، 5- بالا بودن بیش از حد دمای محیط تابلو.

7. تفاوت ریست دستی (H) و اتوماتیک (A) چیست؟

در حالت دستی (H)، پس از خطا و سرد شدن، حتما باید فردی دکمه ریست را فشار دهد. این حالت ایمن تر است. در حالت اتوماتیک (A)، قطعه پس از سرد شدن به طور خودکار ریست می شود و برای مکان های با دسترسی سخت مناسب است.

8. آیا برند TECO (تکو) برای بیمتال معتبر است؟

بله، تکو یک برند بسیار معتبر تایوانی با شهرت جهانی است که محصولاتی با کیفیت بالا و استانداردهای بین المللی تولید می کند و از نظر کیفی، رقیبی جدی برای برندهای اروپایی با قیمتی اقتصادی تر محسوب می شود.

9. کنتاکت های 95-96 و 97-98 چه کاربردی دارند؟

کنتاKT 95-96 یک کنتاکت نرمال بسته (NC) است که در مدار فرمان و سری با بوبین کنتاکتور قرار می گیرد تا آن را قطع کند. کنتاKT 97-98 یک کنتاکت نرمال باز (NO) است که برای اعلام خطا (وصل کردن آلارم یا چراغ سیگنال) استفاده می شود.

10. چگونه از اصالت بیمتال تکو مطمئن شوم؟

مطمئن ترین راه، خرید از نمایندگان رسمی و معتبر مانند شرکت مبین نیرو رای است. ما اصالت کالا را به صورت کامل تضمین می کنیم.

نتیجه گیری و خرید بیمتال 24.5 – 30 آمپر تکو

بیمتال 24.5 – 30 آمپر تکو – RHU-10F/30M2 یک راه حل حفاظتی ایده آل، قابل اعتماد و فوق العاده به صرفه برای حفاظت از موتورهای الکتریکی در رنج توان 11 تا 15 کیلووات است. این محصول با ارائه حفاظت دقیق در برابر اضافه بار و قطع فاز، کیفیت ساخت تایوانی، و امکاناتی نظیر ریست دستی/اتوماتیک و دکمه تست، تمام نیازهای یک تابلوی برق صنعتی استاندارد و ایمن را برآورده می کند.

انتخاب این قطعه به جای برندهای گران قیمت اروپایی، هزینه تمام شده پروژه شما را کاهش می دهد، و انتخاب آن به جای برندهای متفرقه و ارزان قیمت، امنیت و تداوم تولید شما را تضمین می کند.

شرکت مبین نیرو رای مفتخر است این محصول را با ضمانت اصالت و بهترین قیمت به همراه مشاوره فنی تخصصی قبل از خرید، به صنعتگران، تابلوسازان و مهندسان گرامی ارائه دهد. برای ثبت سفارش، با ما تماس بگیرید.
