بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

توضیحات

خرید بیمتال 5.5 – 7.5 آمپر تکو (TECO) مدل RHU-10F/7.5M1. رله حرارتی اصل تایوان با رنج 5.5 تا 7.5 آمپر. حفاظت دقیق موتور با ضمانت اصالت از مبین نیرو رای.

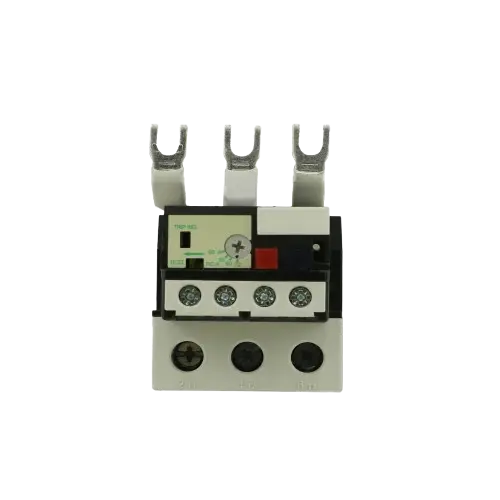

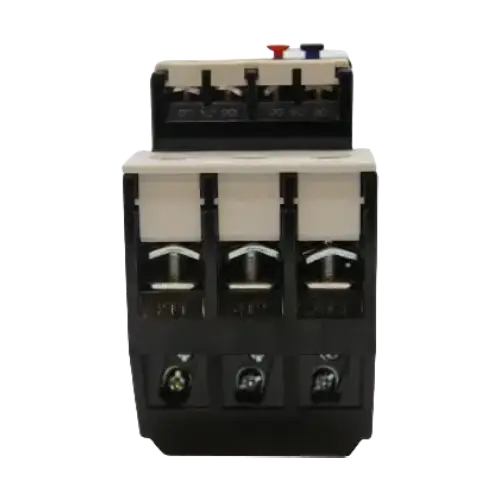

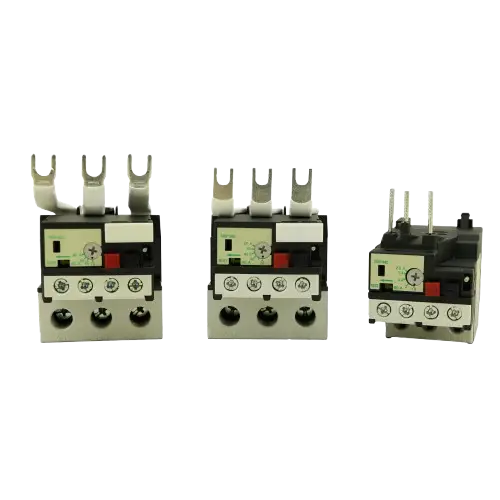

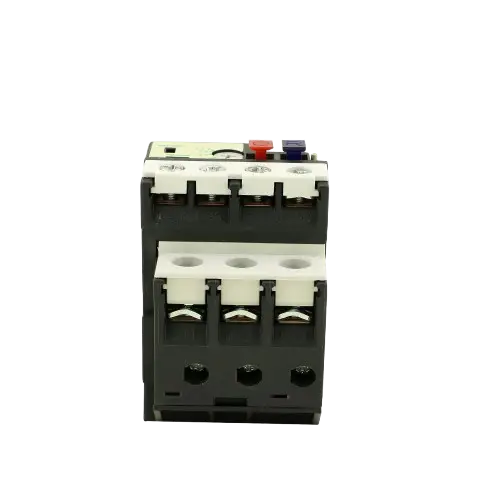

معرفی بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1، که اغلب با نام رله اضافه بار یا رله حرارتی شناخته می شود، یک تجهیز حفاظتی الکترومکانیکی است. وظیفه اصلی آن، حفاظت از موتورهای الکتریکی در برابر جریان اضافه بار (Overload) است.

بسیار مهم است که تفاوت بین اضافه بار و اتصال کوتاه را درک کنیم. اتصال کوتاه، یک افزایش جریان آنی و بسیار شدید است که توسط فیوزها یا کلیدهای مینیاتوری (MCB) کنترل می شود. اما اضافه بار، وضعیتی است که در آن، موتور جریانی کمی بالاتر از جریان نامی خود (مثلاً 15 تا 50 درصد بیشتر) اما برای مدتی طولانی می کشد.

این اضافه جریان، اگرچه به اندازه اتصال کوتاه شدید نیست، اما به آرامی دمای سیم پیچ های موتور را به سطحی خطرناک می رساند، عایق سیم ها را ذوب می کند و در نهایت منجر به سوختن موتور می شود. بیمتال 5.5 – 7.5 آمپر تکو دقیقاً برای جلوگیری از این فاجعه طراحی شده است. این قطعه با تشخیص حرارت ناشی از اضافه جریان، قبل از آسیب دیدن موتور، مدار فرمان را قطع کرده و موتور را خاموش می کند.

چرا بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1؟

انتخاب این مدل خاص، یک تصمیم مهندسی هوشمندانه است. اولاً، برند تکو (TECO) یک نام شناخته شده تایوانی است که تعادلی عالی بین کیفیت ساخت برندهای رده اول اروپایی (مانند زیمنس) و قیمت های رقAPS.

ثانیاً، رنج جریانی 5.5 تا 7.5 آمپر، یکی از پرکاربردترین رنج ها در صنایع سبک و کارگاه ها است. این رنج برای حفاظت از موتورهای سه فاز با توان حدود 2.2 تا 3 کیلووات (بسته به ولتاژ و ضریب قدرت) ایده آل است.

خرید بیمتال 5.5 – 7.5 آمپر تکو در واقع یک بیمه نامه ارزان قیمت برای موتور گران قیمت شماست. هزینه تعویض یا سیم پیچی مجدد یک موتور سوخته، ده ها برابر قیمت این قطعه حفاظتی کوچک است.

عملکرد بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

اساس کار این دستگاه بر پایه تفاوت در ضریب انبط طولی دو فلز غیر همجنس است که به هم پرس شده اند (Bimetallic Strip). سه عدد از این نوارها (یکی برای هر فاز) در مسیر اصلی جریان موتور قرار می گیرند.

1. حالت عادی: جریان نامی موتور از نوارها عبور می کند و حرارت جزئی ایجاد می کند که برای خم کردن نوارها کافی نیست.
2. حالت اضافه بار: وقتی جریان از حد تنظیم شده (مثلاً 6 آمپر) فراتر می رود، حرارت تولید شده بر اساس “اثر ژول” (P = I²R) به طور نمایی افزایش می یابد.
3. خم شدن نوارها: این حرارت باعث می شود نوار دو فلزی به سمت فلزی که ضریب انبساط کمتری دارد، خم شود.
4. عملکرد (Trip): خم شدن این نوار، یک مکانیزم مکانیکی را فعال می کند.
5. قطع مدار فرمان: این مکانیزم باعث می شود کنتاکت بسته (NC)، که با شماره های 95 و 96 مشخص شده و در مسیر بوبین کنتاکتور قرار دارد، باز شود.
6. خاموش شدن موتور: با باز شدن کنتاکت 95-96، برق بوبین کنتاکتور قطع شده، کنتاکتور رها می کند و موتور از منبع تغذیه جدا می شود.
7. فعال شدن آلارم (اختیاری): همزمان، کنتاکت باز (NO)، که با شماره های 97 و 98 مشخص شده، بسته می شود. از این کنتاکت می توان برای روشن کردن یک چراغ سیگنال هشدار یا ارسال پیام به PLC استفاده کرد تا اپراتور از وقوع خطا مطلع شود.

یکی از ویژگی های مهم این بیمتال ها، حساسیت به قطع فاز (Phase Loss Sensitivity) است. اگر یکی از سه فاز قطع شود، موتور شروع به “دو فاز کار کردن” می کند که جریانی کشنده می کشد. بیمتال تکو با مکانیزم دیفرانسیلی خود این عدم تعادل را تشخیص داده و سریعتر از حالت اضافه بار عادی، مدار را قطع می کند.

نحوه استفاده از بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

استفاده صحیح از این قطعه شامل دو مرحله کلیدی است: نصب فیزیکی و تنظیم دقیق جریان.

1. نصب فیزیکی:

• ایمنی: قبل از هر کاری، برق اصلی تابلو را کاملاً قطع کنید.
• اتصال به کنتاکتور: مدل RHU-10F/7.5M1 طوری طراحی شده که شاخک های ورودی سه فاز آن (L1, L2, L3) مستقیماً به ترمینال های خروجی (T1, T2, T3) کنتاکتور سری RHU-10 تکو متصل می شود. این کار نصب را بسیار تمیز، سریع و بدون نیاز به سیم کشی اضافی انجام می دهد.
• اتصال به موتور: سه سیم خروجی به سمت موتور را به ترمینال های پایینی بیمتال (T1, T2, T3) متصل کرده و پیچ ها را به خوبی محکم کنید.
• سیم کشی مدار فرمان: این بخش حیاتی است. سیم فاز مدار فرمان (که از یک فیوز فرمان می آید) باید ابتدا به ترمینال 95 بیمتال برود. سپس از ترمینال 96 خارج شده و به شستی استپ (STOP) و سپس به بوبین کنتاکتور (A1) سری شود. (اتصال 97-98 برای آلارم اختیاری است).

2. تنظیم دقیق جریان: این مهمترین بخش کار است که حفاظت را تضمین می کند.

• روی بیمتال 5.5 – 7.5 آمپر تکو یک پیچ تنظیم مدرج (ولوم) آبی رنگ وجود دارد.
• پلاک موتور را بخوانید: بر روی پلاک فلزی هر الکتروموتور، مشخصاتی به نام “جریان نامی” یا “FLA” (Full Load Amperage) نوشته شده است. این، حداکثر جریانی است که موتور در بار کامل مجاز به کشیدن آن است.
• تنظیم ولوم: شما باید ولوم تنظیم بیمتال را دقیقاً برابر با عدد جریان نامی (FLA) موتور خود تنظیم کنید.
• مثال کاربردی: فرض کنید موتور دستگاه شما دارای جریان نامی 6.5 آمپر است. شما باید ولوم بیمتال را دقیقاً روی عدد 6.5 تنظیم کنید.
  • اخطار: اگر ولوم را بالاتر (مثلاً 7.5) تنظیم کنید، به موتور اجازه می دهید بیش از حد داغ شود و حفاظت شما ناقص است.
  • اخطار: اگر ولوم را پایین تر (مثلاً 5.5) تنظیم کنید، بیمتال در حین کار عادی موتور به اشتباه قطع می کند (Nuisance Tripping) و باعث توقف بی مورد کار شما می شود.

مزایا بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

استفاده از این قطعه حفاظتی، مزایای متعددی را برای کسب و کار شما به ارمغان می آورد:

• حفاظت اقتصادی از سرمایه: جلوگیری کامل از سوختن موتورها در اثر اضافه بار. هزینه سیم پیچی مجدد یا تعویض موتور، بسیار گزاف تر از هزینه این بیمتال است.
• کاهش زمان توقف تولید (Downtime): توقف یک دستگاه کلیدی به معنای تاخیر در تحویل سفارشات است. بیمتال با جلوگیری از آسیب دائمی، اجازه می دهد تا پس از رفع مشکل مکانیکی و فشردن دکمه ریست، کار بلافاصله از سر گرفته شود.
• افزایش طول عمر موتور: کار کردن موتور در شرایط اضافه بار، حتی اگر منجر به سوختن فوری نشود، به مرور زمان عمر مفید آن را به شدت کاهش می دهد. بیمتال از این فرسایش تدریجی جلوگیری می کند.
• نصب آسان و یکپارچه: طراحی شده برای جفت شدن کامل با کنتاکتورهای تکو، که نصب را سریع و حرفه ای می کند.
• کیفیت و اطمینان TECO: برند تکو یک نام جهانی در اتوماسیون صنعتی است. شما یک قطعه با استانداردهای بین المللی خریداری می کنید.
• حفاظت در برابر قطع فاز: یکی از دلایل شایع سوختن موتورهای سه فاز، دو فاز شدن شبکه است. این بیمتال به این پدیده حساس است و از موتور محافظت می کند.

مشخصات و ویژگی های بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

برای درک عمیق تر این محصول، به مشخصات فنی آن می پردازیم:

• برند: تکو (TECO)
• کشور سازنده: تایوان
• سری محصول: RHU-10F
• شناسه فنی: RHU-10F/7.5M1
• رنج قابل تنظیم جریان: 5.5A – 7.5A
• تعداد پل: 3 پل (برای موتورهای سه فاز، یا موتورهای تک فاز با سیم کشی خاص)
• کلاس قطع (Trip Class): این رله ها معمولاً در کلاس 10A تولید می شوند. این بدان معناست که اگر جریان 6 برابر جریان تنظیم شده باشد (مانند حالت قفل شدن روتور)، بیمتال در زمانی بین 4 تا 10 ثانیه مدار را قطع می کند. این زمان برای راه اندازی نرمال موتورها کافی است.
• استانداردهای ساخت: این محصول مطابق با استانداردهای بین المللی سختگیرانه ای مانند IEC 60947-4-1 ساخته شده است. این استاندارد جهانی، الزامات عملکردی و ایمنی را برای رله های اضافه بار حرارتی تعریف می کند.
• دکمه ها: دارای دکمه قرمز رنگ TEST برای شبیه سازی خطا و تست مدار فرمان، و دکمه آبی رنگ RESET برای بازگرداندن به حالت عادی.
• سلکتور ریست: دارای یک سلکتور کوچک آبی رنگ برای انتخاب حالت H (Manual Reset) یا A (Automatic Reset). (توصیه اکید می شود همیشه در حالت H یا دستی باشد).

گارانتی و اصالت کالا بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

ضمانت اصالت محصول

در بازار تجهیزات برق صنعتی، متاسفانه محصولات تقلبی (Fake) و کپی شده با کیفیت پایین فراوان هستند. یک بیمتال تقلبی ممکن است از نظر ظاهری شبیه به نمونه اصلی باشد، اما در لحظه حیاتی (هنگام اضافه بار) عمل نکرده و منجر به سوختن موتور گران قیمت شما شود.

شرکت مبین نیرو رای به شما اطمینان کامل می دهد که تمامی محصولات عرضه شده، از جمله بیمتال 5.5 – 7.5 آمپر تکو، مستقیماً از کانال های رسمی و معتبر تامین شده و صد در صد اصل (Original) تایوان هستند. ما اصالت و سلامت فیزیکی کالای ارسالی را تضمین می کنیم تا شما با آسودگی خاطر از تجهیزات خود محافظت کنید.

شرایط نگهداری صحیح بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

برای اطمینان از عملکرد دقیق و طولانی مدت بیمتال، به نکات زیر توجه فرمایید:

• محیط نصب: بیمتال باید درون تابلو برق، دور از رطوبت شدید، گرد و غبار زیاد و بخارات شیمیایی خورنده نصب شود.
• دمای محیط: این رله ها دارای جبران ساز دمایی هستند، اما کارکردن در دمای بسیار بالا (مثلاً بالای 60 درجه سانتیگراد) می تواند بر نقطه قطع آن ها تاثیر بگذارد. اطمینان از تهویه مناسب تابلو برق ضروری است.
• استحکام اتصالات: به صورت دوره ای (مثلاً سالانه)، پیچ های ترمینال های قدرت و فرمان را بررسی و آچارکشی کنید. اتصال شل باعث ایجاد گرما، افت ولتاژ و عملکرد نادرست (قطع بی مورد) بیمتال می شود.
• عدم دستکاری: هرگز ولوم تنظیم جریان را پس از تنظیم اولیه بر اساس پلاک موتور، دستکاری نکنید.

مقایسه بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1 با محصولات مشابه

تفاوت بیمتال 5.5 – 7.5 آمپر تکو با خارجی (اروپایی)

منظور از برندهای رده بالای خارجی، معمولاً اشنایدر الکتریک (Schneider) سری LRD و زیمنس (Siemens) سری 3RU است.

• کیفیت: بدون شک، برندهای اروپایی استاندارد طلایی بازار هستند و از نظر مواد اولیه و مهندسی، فوق العاده اند.
• قیمت: تفاوت اصلی اینجاست. قیمت یک بیمتال اشنایدر یا زیمنس با رنج مشابه، می تواند دو تا سه برابر قیمت بیمتال تکو باشد.
• عملکرد: برای 95 درصد کاربردهای استاندارد صنعتی، بیمتال تکو دقیقاً همان سطح از حفاظت قابل اعتماد را ارائه می دهد.
• نتیجه: بیمتال 5.5 – 7.5 آمپر تکو انتخاب هوشمندانه و اقتصادی است. شما همان سطح ایمنی را با هزینه ای بسیار منطقی تر دریافت می کنید.

مقایسه بیمتال 5.5 – 7.5 آمپر تکو با برندهای ایرانی مشابه

در بازار ایران، برندهای اقتصادی تر مانند پارس فانال یا برندهای چینی مانند چانت (Chint) و ال اس (LS) (کره ای) نیز حضور دارند.

• کیفیت: برند تکو (TECO) به عنوان یک برند تایوانی معتبر، عموماً یک سر و گردن بالاتر از برندهای اقتصادی چینی و از نظر کیفی، هم رده یا حتی دقیق تر از برندهای ایرانی و LS شناخته می شود. ثبات کیفی در تولید (QC) در برند تکو بسیار بالاست.
• قیمت: قیمت تکو ممکن است اندکی بالاتر از برندهای اقتصادی ذکر شده باشد.
• نتیجه: این تفاوت قیمت اندک، در برابر اطمینان خاطری که از دقت عملکرد و دوام بیمتال تکو به دست می آورید، کاملاً قابل توجیه است. حفاظت از موتور، جایی نیست که بخواهید ریسک کنید.

نظرات و تجربه مصرف کنندگان بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

رضایت کاربران از بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

بررسی بازخوردها از برقکاران صنعتی و صاحبان کارگاه ها نشان می دهد که “ارزش خرید بالا” و “اطمینان” دو کلمه کلیدی هستند که در مورد بیمتال های تکو تکرار می شوند. کاربران تایید می کنند که این قطعات “دقیق عمل می کنند”، “نصب آسانی دارند” و “در طول سال ها، عملکردی بدون خطا از خود نشان داده اند”. به خصوص، سهولت جفت شدن (Coupling) آن با کنتاکتورهای هم برند، مورد ستایش قرار گرفته است.

نقد و بررسی واقعی خریداران بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

در میان نظرات، برخی نکات نیز وجود دارد. عده ای از کاربران به ظاهر “ساده” تر پلاستیک بدنه آن در مقایسه با مدل های اروپایی اشاره کرده اند که البته این یک نقد ظاهری است و تاثیری در عملکرد فنی ندارد. نکته دیگر که گاهی مطرح می شود، این است که برای استفاده حداکثری از سازگاری، بهتر است حتماً با کنتاکتور خود برند تکو استفاده شود. در مجموع، اجماع بر این است که بیمتال 5.5 – 7.5 آمپر تکو یک قطعه “کار راه انداز” و “مطمئن” با قیمتی عالی است.

پرسش های متداول درباره بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

1. تفاوت بیمتال 5.5 – 7.5 آمپر تکو با کلید حرارتی (MPCB) چیست؟

این دو قطعه اغلب اشتباه گرفته می شوند. بیمتال فقط حفاظت در برابر اضافه بار حرارتی را انجام می دهد و برای حفاظت از اتصال کوتاه حتماً باید به همراه یک فیوز یا کلید مینیاتوری در مدار قرار گیرد. اما کلید حرارتی (Motor Protection Circuit Breaker) یک قطعه کاملتر است که هر دو حفاظت (حرارتی برای اضافه بار و مغناطیسی برای اتصال کوتاه) را در یک بدنه واحد ارائه می دهد.

2. جریان نامی موتور من 5.0 آمپر است. آیا می توانم از این بیمتال استفاده کنم؟

خیر. رنج این بیمتال از 5.5 آمپر شروع می شود. اگر ولوم را روی 5.5 بگذارید، حفاظت دقیقی برای موتور 5.0 آمپری شما فراهم نمی کند و ممکن است موتور شما بسوزد. شما باید مدلی را تهیه کنید که 5.0 آمپر در محدوده آن باشد (مثلاً رنج 4-6 آمپر).

3. جریان نامی موتور من 6.8 آمپر است. ولوم را روی چند تنظیم کنم؟

دقیقاً روی 6.8 آمپر. ولوم آبی رنگ را بچرخانید تا نشانگر دقیقاً روی عدد 6.8 (یا نزدیکترین درجه به آن) قرار گیرد.

4. چرا بیمتال من قطع کرده و بلافاصله دکمه ریست کار نمی کند؟

این طبیعی است و نشانه سلامت بیمتال است. بیمتال بر اساس حرارت کار می کند. پس از قطع، نوارهای فلزی داغ هستند و باید چند دقیقه (زمان خنک شدن) بگذرد تا به حالت اولیه بازگردند و اجازه ریست بدهند.

5. آیا می توانم از این بیمتال سه فاز برای موتور تک فاز استفاده کنم؟

بله، اما نیاز به سیم کشی خاصی دارد. برقکاران ماهر معمولاً دو پل از سه پل بیمتال را با هم سری می کنند و فاز را از آن عبور می دهند و نول را از پل سوم. این کار باید حتماً توسط یک متخصص انجام شود.

6. دکمه قرمز رنگ TEST برای چیست؟

این دکمه مکانیزم مکانیکی قطع را فعال می کند (انگار که اضافه بار رخ داده). این کار برای تست صحت سیم کشی مدار فرمان (اینکه آیا واقعاً کنتاکتور را قطع می کند یا نه) مفید است. این دکمه دقت حرارتی را تست نمی کند.

7. سلکتور H و A روی بیمتال برای چیست؟

H مخفف Hand (دستی) و A مخفف Auto (اتوماتیک) است. در حالت H، پس از خطا و خنک شدن، حتماً باید یک نفر دکمه ریست را فشار دهد. در حالت A، بیمتال پس از خنک شدن، به طور خودکار ریست می شود. توصیه اکید ایمنی: همیشه از حالت H (دستی) استفاده کنید.

8. آیا بیمتال 5.5 – 7.5 آمپر تکو در برابر نوسان ولتاژ هم محافظت می کند؟

خیر. بیمتال یک رله جریانی و حرارتی است. برای حفاظت در برابر نوسان ولتاژ، افت ولتاژ، یا عدم تقارن فازها، شما به تجهیزات دیگری مانند رله کنترل فاز نیاز دارید.

9. چرا بیمتال من بی دلیل قطع می کند؟

قطعاً بی دلیل نیست. به دنبال این موارد بگردید: 1. تنظیم اشتباه: ولوم بیمتال را پایین تر از جریان نامی موتور تنظیم کرده اید. 2. مشکل مکانیکی: بار روی موتور شما واقعاً زیاد است (بلبرینگ ها گیر کرده اند، دستگاه شما بار اضافی می کشد). 3. شل بودن سیم ها: اتصالات شل در ترمینال ها گرما ایجاد کرده و باعث خطای بیمتال می شود.

10. عمر مفید بیمتال 5.5 – 7.5 آمپر تکو چقدر است؟

بیمتال های الکترومکانیکی قطعات بسیار بادوامی هستند. تا زمانی که در محیط مناسب (بدون رطوبت و لرزش شدید) و در رنج جریان مجاز خود کار کنند، می توانند برای ده ها هزار بار قطع و وصل (یعنی سالیان متمادی) بدون افت کیفیت به کار خود ادامه دهند.

نتیجه گیری و خرید بیمتال 5.5 – 7.5 آمپر تکو – RHU-10F/7.5M1

بیمتال 5.5 – 7.5 آمپر تکو مدل RHU-10F/7.5M1 یک انتخاب هوشمندانه، اقتصادی و فوق العاده قابل اعتماد برای حفاظت از الکتروموتورهای شما در برابر اضافه بار است. این قطعه، با ارائه کیفیت استاندارد جهانی از برند معتبر TECO و با قیمتی بسیار رقابتی، آرامش خاطر را برای صاحبان صنایع، کارگاه ها و تابلوسازان به ارمغان می آورد.

سرمایه گذاری روی حفاظت صحیح، هزینه نیست، بلکه جلوگیری از هزینه های گزاف تعمیر و توقف کار است. شرکت مبین نیرو رای مفتخر است که این محصول کلیدی را با تضمین اصالت کالا و پشتیبانی فنی کامل به شما عزیزان ارائه دهد.

برای سفارش این محصول و یا دریافت مشاوره فنی رایگان برای انتخاب رنج مناسب بیمتال متناسب با موتور خود، هم اکنون با ما تماس بگیرید.
