بیمتال 17.5- 21.5 آمپر تکو – RHU-10F/21.5M1

توضیحات

خرید و قیمت بیمتال 17.5- 21.5 آمپر تکو (RHU-10F/21.5M1) اصلی. رله حرارتی TECO با ضمانت اصالت کالا از شرکت مبین نیرو رای. محافظ دقیق موتور در برابر اضافه بار و قطع فاز.

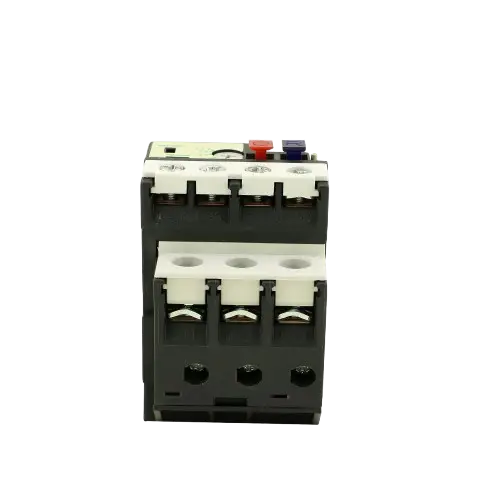

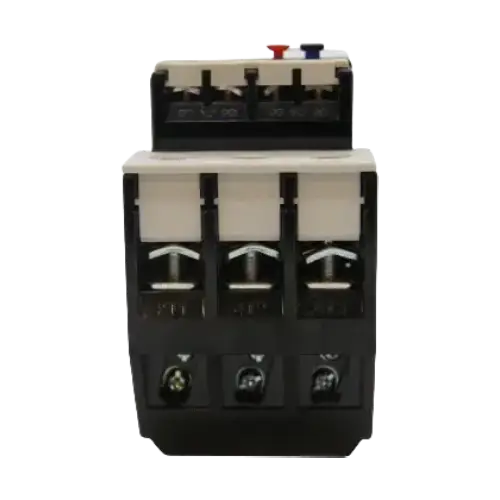

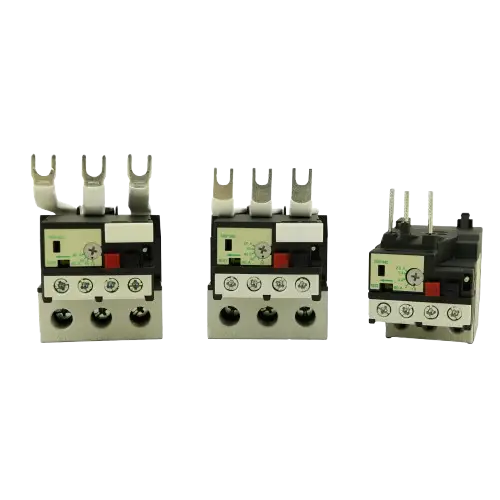

معرفی بیمتال 17.5- 21.5 آمپر تکو – RHU-10F/21.5M1

بیمتال 17.5- 21.5 آمپر تکو – RHU-10F/21.5M1 یک قطعه حفاظتی حیاتی در مدارهای قدرت و فرمان است که مستقیما پس از کنتاکتور و قبل از موتور الکتریکی قرار می گیرد. این قطعه از سری محصولات بسیار موفق RHU-10F شرکت تکو، به طور خاص برای حفاظت از موتورهایی طراحی شده است که جریان نامی آن ها در بازه 17.5 آمپر تا 21.5 آمپر قرار دارد.

وظیفه اصلی این رله حرارتی، نظارت دائمی بر جریان عبوری به سمت موتور است. در صورتی که جریان موتور به دلایلی مانند گیر کردن شفت، بار مکانیکی بیش از حد، یا بروز مشکل در بلبرینگ ها از مقدار تنظیم شده فراتر رود، بیمتال وارد عمل شده و با قطع مدار فرمان کنتاکتور، از ادامه کار موتور و داغ شدن بیش از حد سیم پیچ های آن جلوگیری می کند. این اقدام به موقع، مانع از سوختن موتور و تحمیل هزینه های سنگین تعمیر یا تعویض می شود.

چرا بیمتال تکو مدل RHU-10F/21.5M1؟

انتخاب برند تکو (TECO) برای تجهیزات حفاظتی، یک تصمیم استراتژیک و هوشمندانه است. تکو، به عنوان یکی از برترین تولیدکنندگان تجهیزات اتوماسیون صنعتی در تایوان و جهان، محصولاتی با کیفیتی هم سطح با برندهای ممتاز اروپایی (مانند اشنایدر و زیمنس) تولید می کند، اما با قیمتی بسیار رقابتی تر.

شما با خرید بیمتال تکو مدل RHU-10F/21.5M1، در واقع در حال خرید آرامش خاطر هستید. این محصول بر خلاف بسیاری از برندهای متفرقه چینی، دارای دقت عملکرد بسیار بالا، کیفیت ساخت صنعتی و قابلیت اطمینان اثبات شده است. علاوه بر این، این مدل مجهز به مکانیزم حساس به قطع فاز است؛ قابلیتی که در بسیاری از رله های ارزان قیمت یافت نمی شود و از کارکرد دو فاز موتور (که منجر به سوختن آن در عرض چند دقیقه می شود) جلوگیری می کند.

عملکرد بیمتال 17.5- 21.5 آمپر تکو

اساس کار این قطعه بر یک اصل ساده فیزیکی، یعنی انبساط حرارتی فلزات، استوار است.

1. ساختار داخلی: در داخل بیمتال، برای هر یک از سه فاز، یک تیغه دو فلزی (Bimetallic Strip) وجود دارد. این تیغه از پرس شدن دو نوار فلزی از دو آلیاژ مختلف (با ضریب انبساط حرارتی متفاوت) ساخته شده است.
2. عبور جریان: جریان هر فاز موتور، از کنار (یا از طریق) یک هیتر (گرمکن) داخلی که در تماس حرارتی با این تیغه های دو فلزی است، عبور می کند.
3. وضعیت اضافه بار: هنگامی که جریان موتور از مقدار تنظیم شده (مثلا 20 آمپر) برای مدت زمان مشخصی (بر اساس کلاس تریپ) فراتر رود، گرمای تولید شده در هیترها به شدت افزایش می یابد.
4. خم شدن تیغه ها: این گرما به تیغه های دو فلزی منتقل می شود. فلزی که ضریب انبساط بالاتری دارد، بیشتر منبسط شده و باعث خم شدن کل تیغه می شود.
5. فعال سازی مکانیزم قطع: این خم شدن، یک اهرم مکانیکی را به حرکت در می آورد.
6. قطع مدار فرمان: این اهرم مستقیما بر روی کنتاکت های کمکی بیمتال اثر می گذارد. در نتیجه، کنتاKT بسته (NC) با شماره های 95-96 که در مسیر بوبین کنتاکتور قرار دارد، باز می شود. باز شدن این کنتاکت، جریان بوبین را قطع کرده و کنتاکتور خاموش می شود، که در نتیجه موتور از مدار خارج می گردد.
7. فعال سازی آلارم: همزمان، کنتاKT باز (NO) با شماره های 97-98 بسته می شود. از این کنتاکت می توان برای روشن کردن یک چراغ سیگنال خطا، ارسال آلارم به اتاق کنترل، یا اطلاع رسانی به PLC استفاده کرد.

این مکانیزم ساده، دقیق و بدون نیاز به تغذیه خارجی، دهه ها است که به عنوان استاندارد طلایی حفاظت موتور در صنعت شناخته می شود.

نحوه استفاده از بیمتال 17.5- 21.5 آمپر تکو

برای بهره برداری کامل و ایمن از این رله حرارتی، نصب، تنظیم و سیم کشی صحیح آن از اهمیت بالایی برخوردار است.

1. نصب فیزیکی (Mounting)

بیمتال تکو سری RHU-10F دو حالت نصب اصلی دارد:

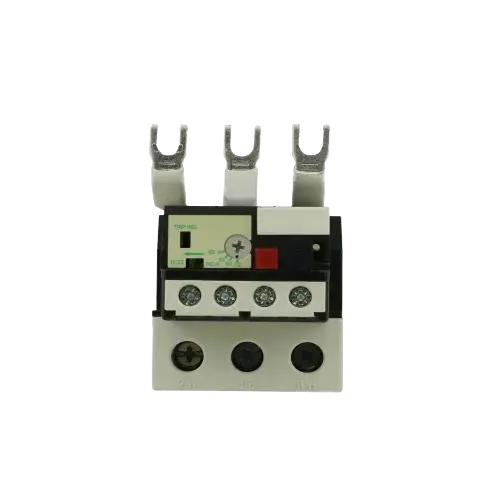

• نصب مستقیم (Direct Mounting): این ساده ترین و رایج ترین روش است. این بیمتال دارای سه شاخک فلزی در قسمت بالایی است که به طور دقیق برای ورود به ترمینال های خروجی (T1, T2, T3) کنتاکتورهای تکو سری CU (مانند مدل های CU-18, CU-22, CU-27) طراحی شده اند. شما به سادگی بیمتال را در زیر کنتاکتور قرار داده و شاخک ها را وارد ترمینال های کنتاکتور می کنید. این کار یک اتصال الکتریکی و مکانیکی مستحکم و یکپارچه ایجاد می کند.
• نصب مستقل (Independent Mounting): اگر از کنتاکتور برند دیگری استفاده می کنید یا نیاز دارید بیمتال را با فاصله از کنتاکتور بر روی ریل مینیاتوری (DIN Rail) نصب کنید، می توانید از پایه نصب جداگانه مخصوص این سری استفاده نمایید.

2. سیم کشی مدار (Wiring)

• مدار قدرت: سه سیم خروجی از کنتاکتور (یا ورودی بیمتال در صورت نصب جداگانه) به ترمینال های L1, L2, L3 بیمتال وصل می شوند. سه سیم خروجی به سمت موتور نیز به ترمینال های T1, T2, T3 در زیر بیمتال متصل می گردند.
• مدار فرمان (بسیار مهم): کنتاکت 95-96 (NC) باید به صورت سری در مدار فرمان کنتاکتور قرار گیرد. به طور معمول، این کنتاکت بعد از شستی استپ (Stop) و قبل از بوبین کنتاکتور (A1) قرار می گیرد.
• مدار آلارم (اختیاری): کنتاKT 97-98 (NO) می تواند به یک چراغ سیگنال یا بازر متصل شود تا در صورت بروز خطا (تریپ)، اپراتور را مطلع سازد.

3. تنظیم جریان (Current Setting)

این مهم ترین گام برای حفاظت صحیح موتور است.

1. ابتدا پلاک مشخصات (Nameplate) الکتروموتور خود را به دقت بررسی کنید.
2. مقدار “جریان نامی” یا “Full Load Current (FLC)” موتور را پیدا کنید. این جریان باید در محدوده 17.5 تا 21.5 آمپر باشد.
3. بر روی بیمتال 17.5- 21.5 آمپر تکو، یک ولوم چرخشی آبی رنگ با درجه بندی از 17.5 تا 21.5 وجود دارد.
4. با استفاده از یک پیچ گوشتی دو سو، نشانگر این ولوم را دقیقا بر روی عدد جریان نامی موتور خود تنظیم کنید.

هشدار جدی: هرگز جریان بیمتال را بیشتر از جریان نامی موتور تنظیم نکنید. این کار به معنای حذف حفاظت بوده و در زمان اضافه بار، بیمتال عمل نکرده و موتور شما خواهد سوخت.

4. تنظیم حالت ریست (Reset Mode)

یک کلید کوچک آبی رنگ بر روی دستگاه برای انتخاب حالت ریست پس از خطا وجود دارد:

• حالت دستی (H – Hand): این حالت، حالت استاندارد و ایمن تر است. پس از آنکه بیمتال تریپ کرد (به دلیل خطا) و سرد شد، حتما باید یک اپراتور به صورت دستی دکمه آبی رنگ RESET را فشار دهد تا بیمتال به حالت عادی بازگردد. این کار تضمین می کند که ابتدا علت خطا بررسی و برطرف شود.
• حالت خودکار (A – Auto): در این حالت، پس از تریپ و سرد شدن تیغه ها، بیمتال به صورت خودکار ریست می شود. این حالت فقط برای تجهیزاتی که دسترسی به آن ها بسیار دشوار است (مانند پمپ های شناور) توصیه می شود و در صورت برطرف نشدن علت خطا، می تواند خطرناک باشد.

5. تست عملکرد (Testing)

بر روی بیمتال یک دکمه یا اهرم قرمز رنگ با علامت TEST وجود دارد. پس از اتمام نصب و سیم کشی، با فشردن این دکمه می توانید مکانیزم تریپ را به صورت دستی شبیه سازی کنید. این کار باید بلافاصله باعث قطع شدن کنتاکتور شود. این تست برای اطمینان از صحت سیم کشی مدار فرمان (کنتاکت 95-96) حیاتی است.

مزایای بیمتال 17.5- 21.5 آمپر تکو – RHU-10F/21.5M1

استفاده از این رله حرارتی در تابلو برق های صنعتی، مجموعه ای از مزایای کلیدی را برای شما به ارمغان می آورد:

• حفاظت دوگانه و جامع: این مدل نه تنها در برابر اضافه بار، بلکه در برابر قطع فاز (Phase Loss) نیز حساس است. این ویژگی از موتور در برابر کارکرد دو فاز که به سرعت باعث سوختن آن می شود، محافظت می کند.
• دقت و قابلیت اطمینان بالا: مهندسی دقیق تکو تضمین می کند که رله دقیقا در جریان تنظیم شده و مطابق با کلاس تریپ 10A عمل کند.
• کیفیت ساخت صنعتی: استفاده از مواد اولیه درجه یک و پلاستیک های مقاوم در برابر حرارت، طول عمر بالای قطعه را حتی در محیط های صنعتی سخت تضمین می کند.
• انعطاف پذیری در طراحی مدار: قابلیت انتخاب بین حالت ریست دستی و اتوماتیک، به طراح تابلو برق امکان می دهد بهترین و ایمن ترین سناریو را پیاده سازی کند.
• عیب یابی سریع: وجود نشانگر مکانیکی واضح برای وضعیت تریپ، تشخیص خطا را در تابلو برق بسیار آسان می کند.
• ایمنی اپراتور: طراحی بدنه و ترمینال ها مطابق با استانداردهای جهانی (مانند IP20) از تماس تصادفی دست با بخش های برق دار جلوگیری می نماید.
• ارزش اقتصادی بی نظیر: ارائه تمام این ویژگی های ممتاز با قیمتی بسیار رقابتی تر از رقبای اروپایی، این محصول را به یک انتخاب هوشمندانه برای بهینه سازی هزینه پروژه ها تبدیل کرده است.

مشخصات و ویژگی های فنی بیمتال 17.5- 21.5 آمپر تکو

برای مهندسان، طراحان تابلو برق و مسئولین فنی، آشنایی با جزئیات فنی این محصول ضروری است. این رله حفاظتی مطابق با سختگیرانه ترین استانداردهای بین المللی از جمله IEC 60947-4-1 طراحی و تست شده است که انطباق کامل آن با الزامات جهانی تجهیزات فشار ضعیف را نشان می دهد.

مشخصه فنی	مقدار
برند	تکو (TECO)
سری محصول	RHU-10F
مدل دقیق	RHU-10F/21.5M1
رنج تنظیم جریان (A)	17.5 الی 21.5 آمپر
تعداد پل	3 پل (برای موتورهای سه فاز)
ولتاژ نامی عایقی (Ui)	690 ولت AC
فرکانس کاری	50 / 60 هرتز
کنتاکت های کمکی	1 کنتاKT باز (NO) + 1 کنتاکت بسته (NC)
کلاس تریپ (Trip Class)	کلاس 10A (قطع در 10 ثانیه در 7.2 برابر جریان تنظیمی)
حفاظت ها	اضافه بار، قطع فاز (Phase-loss sensitive)
نوع ریست	دستی / اتوماتیک (قابل انتخاب)
دمای کاری محیط	25- تا 55+ درجه سانتی گراد (با جبران سازی دمایی)
سازگاری کنتاکتور	TECO CU-18, CU-22, CU-27
استانداردها	IEC, EN, UL, CSA

گارانتی و اصالت کالا بیمتال 17.5- 21.5 آمپر تکو

بازار تجهیزات برق صنعتی، متاسفانه با چالش وجود محصولات تقلبی و کپی (Fake) روبرو است. استفاده از یک بیمتال تقلبی که فقط از نظر ظاهری شبیه به قطعه اصلی است، به معنای عدم وجود هرگونه حفاظت واقعی برای موتور شما است. این قطعات در زمان اضافه بار عمل نکرده و مستقیما منجر به سوختن موتور گران قیمت و توقف خط تولید می شوند.

ضمانت اصالت محصول

شرکت مبین نیرو رای به عنوان نماینده رسمی و وارد کننده مستقیم محصولات TECO در ایران، اصالت کامل و بی قید و شرط بیمتال 17.5- 21.5 آمپر تکو – RHU-10F/21.5M1 را تضمین می کند. تمامی محصولات ارائه شده توسط ما مستقیما از کمپانی مادر در تایوان تامین شده و با گارانتی اصالت و سلامت فیزیکی به فروش می رسند. با خرید از مبین نیرو رای، شما با اطمینان کامل، قطعه ای اصلی و قابل اتکا را دریافت خواهید کرد.

شرایط نگهداری صحیح بیمتال 17.5- 21.5 آمپر تکو

برای اطمینان از عملکرد دقیق و طولانی مدت رله حرارتی، رعایت نکات زیر ضروری است:

• محیط نصب: بیمتال باید در داخل تابلو برق استاندارد و دور از گرد و غبار شدید، رطوبت، و گازهای خورنده نصب شود.
• دمای محیط: این بیمتال ها دارای مکانیزم جبران ساز دمایی هستند، اما نصب آن ها در محیط های با دمای بسیار بالا (مثلا بالای 60 درجه) می تواند باعث خطای عملکرد و تریپ زودتر از موعد شود.
• استحکام اتصالات: به صورت دوره ای (مثلا در بازدیدهای سالانه)، از محکم بودن پیچ های ترمینال های قدرت (L1, L2, L3 و T1, T2, T3) اطمینان حاصل کنید. اتصالات شل باعث ایجاد گرمای مقاومتی شده و عملکرد بیمتال را مختل می کند.
• عدم وجود لرزش: از نصب بیمتال بر روی بدنه هایی که لرزش شدید و دائمی دارند، خودداری کنید.

مقایسه بیمتال 17.5- 21.5 آمپر تکو با محصولات مشابه

در هنگام خرید تجهیزات حفاظتی، مهندسان همواره با مقایسه برندهای مختلف روبرو هستند. در این بخش، جایگاه بیمتال تکو را در برابر رقبای اصلی بررسی می کنیم.

تفاوت بیمتال 17.5- 21.5 آمپر تکو با خارجی (اشنایدر، زیمنس)

• رقبا: برندهای اروپایی مانند اشنایدر الکتریک (سری LRD) و زیمنس (سری SIRIUS 3RU).
• کیفیت: از نظر کیفیت ساخت، دقت عملکرد، و رعایت استانداردها، بیمتال تکو کاملا هم سطح و قابل رقابت با این برندهای جهانی است.
• قیمت: این بزرگترین مزیت تکو است. محصولات تکو به طور قابل توجهی (گاهی تا 50 درصد) ارزان تر از محصولات مشابه اشنایدر و زیمنس هستند.
• نتیجه: بیمتال تکو هوشمندانه ترین انتخاب برای پروژه هایی است که به دنبال کیفیت اروپایی با بودجه اقتصادی هستند. شما همان سطح از حفاظت و اطمینان را با هزینه ای بسیار کمتر دریافت می کنید.

مقایسه بیمتال 17.5- 21.5 آمپر تکو با برندهای ایرانی و چینی مشابه

• رقبا: برندهای متفرقه چینی (No-Name) و برخی برندهای داخلی.
• قابلیت اطمینان: این بزرگترین تفاوت است. بیمتال های ارزان قیمت چینی اغلب از مواد نامرغوب ساخته شده و کنترل کیفیت دقیقی ندارند. قابلیت اطمینان آن ها در لحظه حساس، بسیار پایین است.
• ریسک: استفاده از بیمتال ارزان قیمت، یک ریسک بزرگ است. هزینه سوختن یک موتور 10 یا 15 کیلوواتی (که در این رنج جریان کار می کند) صدها برابر بیشتر از هزینه صرفه جویی شده برای خرید یک بیمتال متفرقه است.
• ویژگی ها: اغلب مدل های ارزان قیمت، فاقد مکانیزم حیاتی حساس به قطع فاز هستند.
• نتیجه: بیمتال تکو یک قطعه صنعتی قابل اعتماد و استاندارد است، در حالی که برندهای متفرقه بیشتر شبیه به یک قطعه شانسی عمل می کنند.

نظرات و تجربه مصرف کنندگان بیمتال 17.5- 21.5 آمپر تکو

بازخورد تکنسین های برق و مهندسان ناظر، بهترین گواه بر کیفیت یک محصول صنعتی است.

رضایت کاربران از بیمتال 17.5- 21.5 آمپر تکو

بیشترین رضایت از این محصول مربوط به تابلوسازان و مدیران نگهداری و تعمیرات (نت) کارخانجات است. تابلوسازان از نصب آسان، ابعاد استاندارد و یکپارچگی کامل آن با کنتاکتورهای تکو رضایت کامل دارند. مدیران نت نیز عملکرد بدون خطا، کاهش چشمگیر آمار سوختن موتورها پس از جایگزینی بیمتال های قدیمی یا متفرقه با برند تکو، و همچنین دوام بالای آن در محیط های صنعتی را به عنوان نقاط قوت اصلی ذکر می کنند.

نقد و بررسی واقعی خریداران بیمتال 17.5- 21.5 آمپر تکو

در بخش نظرات مشتریان (که در انتهای همین صفحه آمده است)، می توانید تجربیات واقعی خریداران را مطالعه کنید. عمده نظرات بر روی “ارزش خرید بالا” (ترکیب کیفیت و قیمت مناسب)، “دقت عملکرد ولوم تنظیم جریان” و “کیفیت ساخت بدنه و ترمینال ها” تاکید دارند. بسیاری از خریداران که تجربه استفاده از برندهای اروپایی گران قیمت را داشته اند، اذعان کرده اند که بیمتال تکو هیچ کمبودی از نظر عملکردی نسبت به آن ها ندارد.

پرسش های متداول درباره بیمتال 17.5- 21.5 آمپر تکو

در این بخش به 10 سوال پرتکرار خریداران در مورد این محصول پاسخ می دهیم.

1. وظیفه اصلی بیمتال 17.5- 21.5 آمپر تکو چیست؟

وظیفه اصلی این قطعه، حفاظت از الکتروموتورهای سه فاز با جریان نامی 17.5 تا 21.5 آمپر در برابر اضافه بار (جریان کشی بیش از حد) و قطع فاز (دو فاز شدن موتور) است.

2. چگونه باید جریان بیمتال را تنظیم کنم؟

شما باید جریان نامی (FLC) موتور خود را از روی پلاک آن بخوانید و ولوم تنظیم آبی رنگ روی بیمتال را دقیقا روی همان عدد تنظیم کنید. مثلا اگر جریان موتور 20 آمپر است، بیمتال را روی 20 تنظیم کنید.

3. این بیمتال به کدام کنتاکتورها مستقیما وصل می شود؟

این مدل (RHU-10F) برای نصب مستقیم بر روی کنتاکتورهای سری CU تکو، مانند CU-18, CU-22 و CU-27 طراحی شده است.

4. منظور از کلاس تریپ 10A چیست؟

کلاس 10A (کلاس 10) به این معنی است که بیمتال در شرایط اضافه بار شدید (مثلا 7.2 برابر جریان تنظیم شده)، در زمانی کمتر از 10 ثانیه مدار را قطع می کند. این کلاس برای راه اندازی های استاندارد موتور مناسب است.

5. چرا بیمتال من بی دلیل تریپ می کند (قطع می کند)؟

این مشکل “تریپ بی مورد” نام دارد. دلایل اصلی آن عبارتند از: 1- تنظیم جریان بیمتال پایین تر از جریان واقعی موتور. 2- شل بودن پیچ های ترمینال قدرت (باعث ایجاد گرما می شود). 3- بالا بودن بیش از حد دمای محیط داخل تابلو برق. 4- وجود مشکل مکانیکی در موتور که باعث افزایش جریان آن شده است.

6. چرا بیمتال در هنگام اضافه بار عمل نکرد و موتور سوخت؟

این اتفاق معمولا به دو دلیل رخ می دهد: 1- تنظیم جریان بیمتال بر روی عددی بسیار بالاتر از جریان نامی موتور. 2- استفاده از بیمتال تقلبی و بی کیفیت که فاقد مکانیزم حفاظتی واقعی بوده است.

7. تفاوت بیمتال با کلید مینیاتوری (MCB) چیست؟

کلید مینیاتوری (MCB) برای حفاظت در برابر اتصال کوتاه (جریان های بسیار بالا و آنی) طراحی شده است. اما بیمتال برای حفاظت در برابر اضافه بار (جریان های نسبتا بالاتر از حد نامی اما برای مدت زمان طولانی) طراحی شده است. این دو مکمل یکدیگر هستند و هر دو در مدار لازمند.

8. کنتاکت های 95-96 و 97-98 چه کاربردی دارند؟

کنتاKT 95-96 یک کنتاکت نرمال بسته (NC) است که در مدار فرمان و سری با بوبین کنتاکتور قرار می گیرد تا آن را قطع کند. کنتاKT 97-98 یک کنتاکت نرمال باز (NO) است که برای اعلام خطا (وصل کردن آلارم یا چراغ سیگنال) استفاده می شود.

9. آیا برند TECO (تکو) برای بیمتال قابل اعتماد است؟

بله، تکو یک برند بسیار معتبر تایوانی با شهرت جهانی است که محصولاتی با کیفیت بالا و استانداردهای بین المللی تولید می کند و از نظر کیفی، رقیبی جدی برای برندهای اروپایی با قیمتی اقتصادی تر محسوب می شود.

10. چگونه از اصالت بیمتال تکو مطمئن شوم؟

مطمئن ترین راه، خرید از نمایندگان رسمی و معتبر مانند شرکت مبین نیرو رای است. ما اصالت کالا را به صورت کامل تضمین می کنیم و می توانید با اطمینان خرید کنید.

نتیجه گیری و خرید بیمتال 17.5- 21.5 آمپر تکو

بیمتال 17.5- 21.5 آمپر تکو – RHU-10F/21.5M1 یک راه حل حفاظتی ایده آل، قابل اعتماد و فوق العاده به صرفه برای حفاظت از موتورهای الکتریکی در رنج جریان متوسط رو به بالا است. این محصول با ارائه حفاظت دقیق در برابر اضافه بار و قطع فاز، کیفیت ساخت ممتاز تایوانی، و امکاناتی نظیر ریست دستی/اتوماتیک و دکمه تست، تمام نیازهای یک تابلوی برق صنعتی استاندارد و ایمن را برآورده می کند.

حفاظت از یک موتور الکتریکی گران قیمت را فدای صرفه جویی ناچیز در قیمت یک بیمتال نکنید. با انتخاب برند معتبر TECO، شما در واقع در حال سرمایه گذاری بر روی تداوم تولید و امنیت تجهیزات خود هستید.

شرکت مبین نیرو رای مفتخر است این محصول را با ضمانت اصالت و بهترین قیمت به همراه مشاوره فنی تخصصی قبل از خرید، به صنعتگران، تابلوسازان و مهندسان گرامی ارائه دهد. برای ثبت سفارش، با ما تماس بگیرید.
