رله هوشمند تک کانال چیست و چه کاربردی در صنعت دارد؟ راهنمای جامع خرید، نصب و سیم بندی رله های کنترل از راه دور صنعتی. مشاوره تخصصی و خرید از مبین نیرو. در ادامه این مقاله جامع، ما به بررسی دقیق فنی رله های هوشمند تک کانال، تفاوت مدل های سیم کارتی و وای فای، و کاربردهای حیاتی آن ها در صنعت می پردازیم.
در دنیای مدرن امروز، فاصله فیزیکی دیگر مانعی برای مدیریت و کنترل نیست. تصور کنید مدیر یک کارخانه هستید که کیلومترها دورتر از خط تولید، نیاز دارید یک پمپ اضطراری را روشن کنید، یا کشاورزی هستید که می خواهید بدون طی مسافت طولانی، سیستم آبیاری مزرعه خود را فعال نمایید. شاید هم مسئول IT یک شرکت بزرگ هستید و باید سروری را که هنگ کرده است، در نیمه شب ریست کنید. راه حل تمام این چالش ها، در قطعه ای کوچک اما قدرتمند به نام رله هوشمند تک کانال نهفته است.
این تجهیزات که دروازه ورود به دنیای اینترنت اشیاء (IoT) و اتوماسیون صنعتی سبک محسوب می شوند، جایگزین کلیدهای سنتی و دستی شده اند. اما در بازار پرهیاهوی تجهیزات برق، انتخاب یک رله هوشمند که هم کارایی لازم را داشته باشد و هم در محیط های خشن صنعتی دوام بیاورد، کار ساده ای نیست. بازار پر از گجت های هوشمند خانگی است که برای روشن کردن یک لامپ اتاق خواب ساخته شده اند، اما آیا می توان امنیت یک موتور سه فاز صنعتی را به آن ها سپرد؟ قطعا خیر.
ما در شرکت مبین نیرو، به عنوان مرجع تخصصی تامین تجهیزات برق صنعتی و اتوماسیون و نماینده رسمی برندهای معتبری همچون تکو (TECO) و اشنایدر الکتریک (Schneider Electric)، اینجا هستیم تا تفاوت میان اسباب بازی های خانگی و تجهیزات قدرتمند صنعتی را برای شما روشن کنیم. ما درک می کنیم که برای یک مهندس برق یا مدیر کارخانه، “قابلیت اطمینان” خط قرمز است.
اگر همین حالا نیاز به مشاوره فنی برای انتخاب تجهیزات کنترل از راه دور دارید، یا می خواهید قیمت روز رله های هوشمند صنعتی را بدانید، تیم مهندسی ما آماده پاسخگویی به شماست.
اطلاعات تماس و دسترسی:
برای اینکه در کمترین زمان ممکن با مفهوم رله هوشمند تک کانال آشنا شوید، باید بگوییم که این دستگاه، ساده ترین و در عین حال پرکاربردترین واحد کنترل در سیستم های اتوماسیون است. “تک کانال” به این معنی است که این دستگاه دارای یک خروجی مستقل (یک رله) است که می تواند یک مصرف کننده (مانند یک موتور، یک کنتاکتور، یا یک شیر برقی) را قطع و وصل کند. “هوشمند” بودن آن نیز به معنای قابلیت کنترل از طریق نرم افزار، پیامک (SMS)، وای فای یا زمان بندی داخلی است.
برخلاف تایمرهای معمولی که فقط بر اساس زمان کار می کنند، یا کلیدهای دستی که نیاز به حضور فیزیکی دارند، رله هوشمند تک کانال به شما اجازه می دهد تا:
در صنعت، این رله ها معمولا به عنوان بخشی از سیستم های Smart Relay (مانند سری SG2 تکو یا Zelio اشنایدر) یا به صورت ماژول های مستقل GSM/WiFi شناخته می شوند. اگر می خواهید بدانید این تجهیزات چگونه جایگزین سیستم های پیچیده تر شده اند، پیشنهاد می کنیم مقاله مرجع ما با عنوان پی ال سی چیست را مطالعه کنید تا با جایگاه آن ها در هرم اتوماسیون آشنا شوید.
یکی از بزرگترین اشتباهاتی که خریداران مرتکب می شوند، استفاده از رله های هوشمند ارزان قیمت خانگی (که در سایت های عمومی فروخته می شوند) برای مصارف صنعتی است. این اشتباه می تواند منجر به آتش سوزی و خسارت های سنگین شود.
رله های خانگی معمولا برای بارهای اهمی کوچک (مثل لامپ LED) طراحی شده اند. اگر یک موتور یا کنتاکتور بزرگ را به آن ها وصل کنید، جریان هجومی اولیه (Inrush Current) باعث خال زدن کنتاکت داخلی و چسبیدن رله می شود. اما رله های هوشمند صنعتی دارای مدارات محافظ و ایزولاسیون قوی در برابر نویزهای القایی هستند.
مدل های خانگی به سرورهای ابری (Cloud) عمومی وابسته هستند. اگر اینترنت قطع شود یا سرور فیلتر شود، دستگاه از کار می افتد. اما رله های هوشمند صنعتی قابلیت کار در شبکه داخلی (LAN) را دارند و یا از بستر پایدار پیامک (GSM) استفاده می کنند که مستقل از اینترنت است.
تجهیزات صنعتی باید روی ریل استاندارد تابلو برق (DIN Rail) نصب شوند و جنس بدنه آن ها باید از مواد نسوز و مقاوم در برابر حرارت باشد. این استانداردها در محصولات برندهای معتبری که مبین نیرو عرضه می کند، کاملا رعایت شده است. برای آشنایی با استانداردهای مونتاژ تابلو، مقاله راهنمای جامع مونتاژ تابلو برق: نکات فنی، ایمنی و استانداردها را بررسی کنید.
رله های هوشمند بر اساس نحوه دریافت فرمان به دسته های مختلفی تقسیم می شوند. انتخاب نوع مناسب، کاملا به شرایط محل نصب بستگی دارد.
این مدل محبوب ترین نوع در صنعت کشاورزی و تاسیسات دورافتاده است. یک سیم کارت درون دستگاه قرار می گیرد و شما با ارسال پیامک یا برقراری تماس، رله را کنترل می کنید.
این مدل به مودم وای فای محیط متصل می شود و از طریق اپلیکیشن موبایل کنترل می گردد.
این مدل ها حرفه ای ترین نوع هستند که با کابل شبکه به سیستم مرکزی متصل می شوند و معمولا با پروتکل های صنعتی مثل Modbus کار می کنند. اگر می خواهید با اصطلاحات تخصصی این حوزه آشنا شوید، مقاله اتوماسیون صنعتی به انگلیسی منبع بسیار خوبی برای شماست.
شاید بپرسید یک رله ساده تک کانال چه کارهای بزرگی می تواند انجام دهد؟ در اینجا چند سناریوی واقعی را مرور می کنیم.
در اتاق های سرور، اگر کولر گازی خراب شود، دما به سرعت بالا می رود. می توان یک رله هوشمند سیم کارتی مجهز به سنسور دما نصب کرد. به محض بالا رفتن دما، رله همزمان به مدیر پیامک می دهد و یک کولر رزرو یا فن اضطراری را روشن می کند.
کشاورزی که زمینش کیلومترها با خانه فاصله دارد، می تواند با یک پیامک پمپ آب را روشن کند. نکته مهم این است که خروجی رله نباید مستقیم به پمپ وصل شود، بلکه باید به بوبین یک کنتاکتور فرمان دهد. استفاده از کنتاکتور تکو در این مدار، تضمین می کند که قدرت لازم برای راه اندازی پمپ فراهم شود.
می توان خروجی رله را به آژیر خطر یا پروژکتورهای محوطه وصل کرد. اگر نگهبان متوجه حرکت مشکوکی شد، می تواند با ریموت یا گوشی موبایل، پروژکتورهای قوی را روشن کند.
نصب رله هوشمند تک کانال اگرچه ساده به نظر می رسد، اما نکات ریز فنی دارد که عدم رعایت آن ها باعث سوختن دستگاه می شود.
اکثر رله های صنعتی با ولتاژ ۱۲ یا ۲۴ ولت DC کار می کنند (البته مدل های ۲۲۰ ولت هم وجود دارد). استفاده از منبع تغذیه سوئیچینگ باکیفیت و آمپراژ مناسب برای جلوگیری از نوسان و ریست شدن دستگاه الزامی است.
خروجی این دستگاه ها معمولا به صورت “کنتاکت خشک” (Dry Contact) است. یعنی مثل یک کلید تک پل عمل می کند و ولتاژی ندارد. شما باید فاز را به پایه COM بدهید و از پایه NO (Normally Open) خروجی بگیرید و به مصرف کننده (یا بوبین کنتاکتور) وصل کنید. هشدار مهم: هرگز بارهای سلفی و سنگین را مستقیم به رله وصل نکنید. همیشه از کنتاکتور واسط استفاده کنید.
در ورودی تغذیه و خروجی مصرف کننده، حتما از فیوز مناسب استفاده کنید. همچنین برای حفاظت کلی سیستم و افراد، نصب کلید محافظ جان در تابلوی اصلی ضروری است. برای انتخاب صحیح، راهنمای فیوز محافظ جان اشنایدر الکتریک را مطالعه نمایید.
ما در شرکت مبین نیرو، کیفیت را فدای قیمت نمی کنیم. برای کاربردهای صنعتی، برندهای زیر پیشنهاد می شوند:

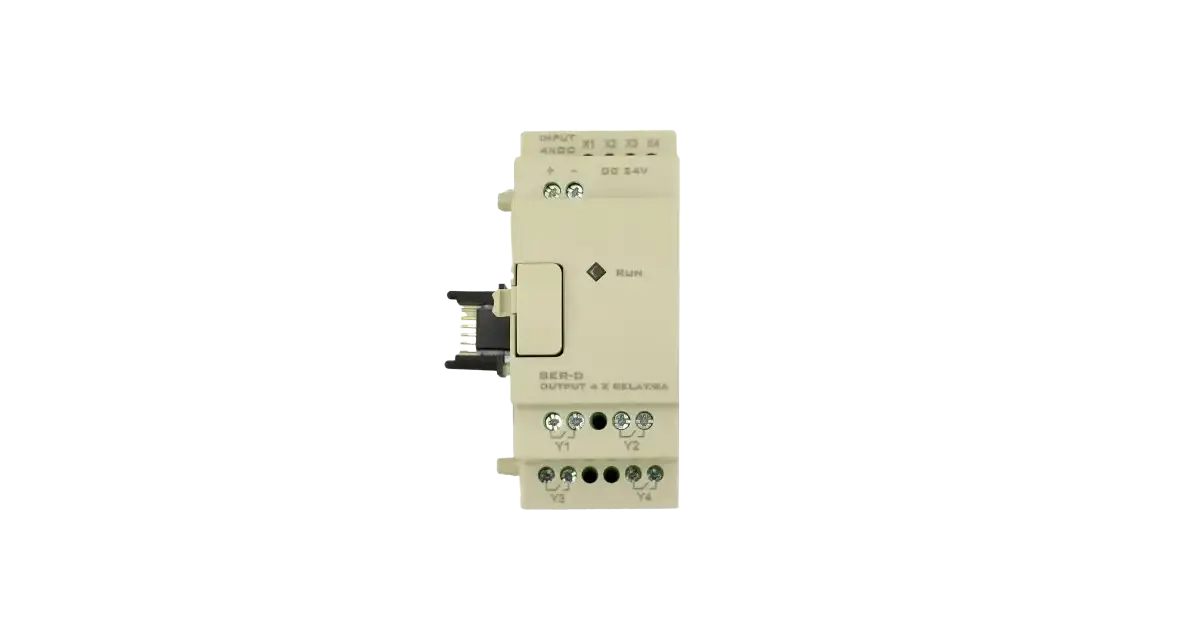

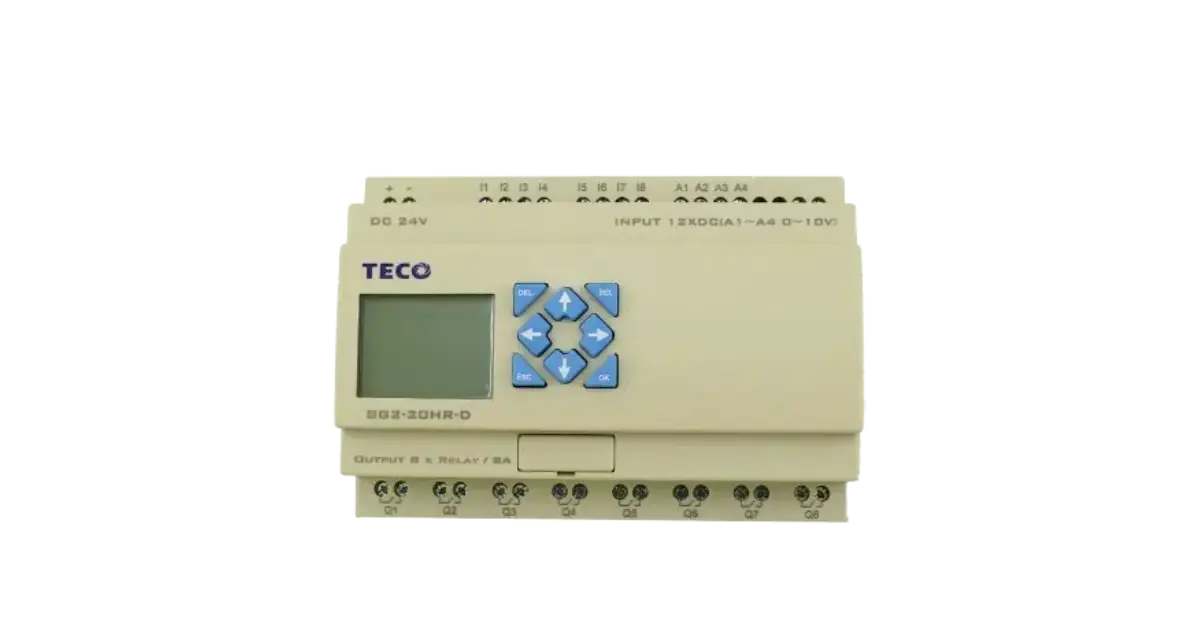

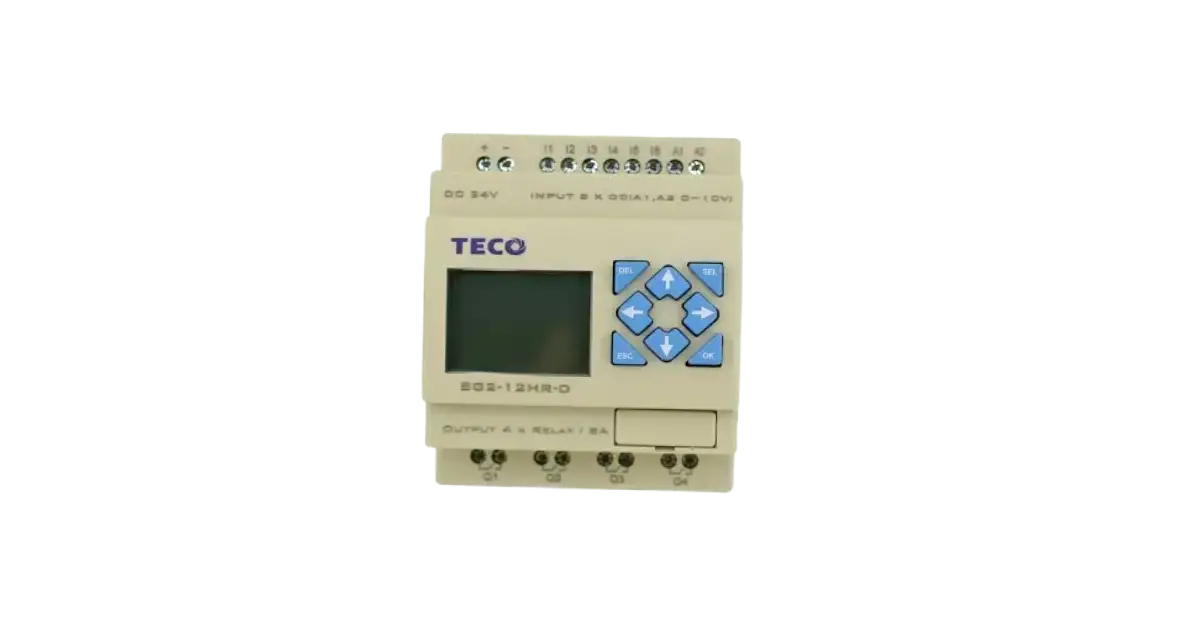

این سری که در واقع یک مینی پی ال سی (Smart Relay) است، قابلیت های فوق العاده ای دارد. شما می توانید مدل های تکو را طوری برنامه ریزی کنید که یکی از خروجی های آن به عنوان رله تک کانال هوشمند عمل کند و بقیه ورودی/خروجی ها برای کارهای دیگر رزرو شوند. ماژولار بودن، قابلیت اتصال GSM و قیمت مناسب از ویژگی های تکو است.
اگر بودجه پروژه اجازه می دهد، سری زلیو از اشنایدر، استانداردهای جهانی را در اختیار شما می گذارد. دوام قطعات الکترونیکی در این برند بسیار بالاست.
بسیاری از رله های هوشمند صنعتی قابلیت برنامه ریزی با زبان های ساده بلوکی (FBD) یا نردبانی (Ladder) را دارند. مثلا می توانید تعریف کنید: “اگر پیامک دریافت شد، رله را وصل کن و پس از ۳۰ دقیقه خودکار قطع کن”. این قابلیت “تایمر تاخیر در قطع” برای پمپ های آب بسیار مفید است تا از سرریز شدن جلوگیری شود. اگر علاقه مند به یادگیری نحوه برنامه نویسی این تجهیزات هستید، بخش اموزش اتوماسیون صنعتی و ابزار دقیق در سایت ما منابع آموزشی رایگان و ارزشمندی را ارائه می دهد.
یکی از نگرانی های اصلی کاربران، امنیت است. “آیا کسی می تواند رله من را هک کند؟” در مدل های سیم کارتی صنعتی، قابلیتی به نام White List (لیست سفید) وجود دارد. شما شماره موبایل خود و مدیران مجاز را در حافظه دستگاه ذخیره می کنید. دستگاه فقط به فرمان هایی که از این شماره ها ارسال شود پاسخ می دهد و بقیه را رد می کند. در مدل های وای فای نیز استفاده از رمزهای عبور پیچیده و شبکه های ایزوله صنعتی، امنیت را تضمین می کند.
در پروژه های پیشرفته تر، رله هوشمند می تواند وضعیت خود را به یک نمایشگر صنعتی (HMI) گزارش دهد. بدین ترتیب اپراتور داخل اتاق کنترل همزمان با مدیر که بیرون از کارخانه است، از وضعیت تجهیز مطلع می شود. برای درک بهتر این تعامل، مقاله اچ ام آی چیست را مطالعه کنید.
در ادامه به ۱۰ سوال پرتکرار صنعتگران درباره رله های هوشمند تک کانال پاسخ می دهیم:
مدل های سیم کارتی (GSM) خیر، با شبکه موبایل کار می کنند. مدل های وای فای برای کنترل از راه دور (خارج از محیط) نیاز به اینترنت دارند.
اکثر رله های صنعتی دارای حافظه هستند. شما می توانید تنظیم کنید که پس از وصل برق، رله خاموش بماند، روشن شود یا به آخرین وضعیت قبل از قطع برق برگردد (Memory Status).
مدل های سیم کارتی و اینترنتی برد نامحدود دارند (از هر جای دنیا). مدل های ریموتی (RF) معمولا بین ۵۰ تا ۱۰۰ متر برد دارند.
بله، با اتصال خروجی رله به ورودی فرمان جک درب پارکینگ و تنظیم آن روی حالت “لحظه ای” (Pulse)، می توانید درب را با موبایل باز کنید.
معمولا رله های داخلی این دستگاه ها ۱۰ آمپر نامی هستند، اما در عمل برای بارهای سلفی نباید بیش از ۲ آمپر از آن ها جریان کشید. حتما از کنتاکتور استفاده کنید.
بله، محصولاتی که از مبین نیرو (نمایندگی رسمی تکو و اشنایدر) خریداری می شوند، دارای گارانتی معتبر و خدمات پس از فروش هستند.
رله هوشمند فرمان می دهد (مدار فرمان)، اما کنتاکتور قدرت را قطع و وصل می کند (مدار قدرت). معمولا این دو با هم استفاده می شوند.
نصب فیزیکی ساده است، اما سیم بندی مدار قدرت و رعایت ایمنی بهتر است توسط برقکار ماهر انجام شود.
بله، اکثر مدل های هوشمند دارای تقویم و ساعت داخلی (RTC) هستند و می توانید برنامه های دقیق هفتگی و ماهانه برای آن ها تنظیم کنید.
قیمت بسته به برند (تکو، اشنایدر) و نوع ارتباط (GSM، WiFi) متفاوت است. برای استعلام قیمت روز با واحد فروش مبین نیرو تماس بگیرید.
استفاده از رله هوشمند تک کانال، اولین و محکم ترین قدم برای ورود به دنیای هوشمندسازی است. این تجهیزات با هزینه کم، قابلیت های کنترلی و نظارتی فوق العاده ای را به سیستم های شما اضافه می کنند. فراموش نکنید که در صنعت، “کنترل داشتن” یعنی “قدرت داشتن”.
ما در شرکت مبین نیرو متعهد هستیم که باکیفیت ترین تجهیزات روز دنیا را با مشاوره های تخصصی در اختیار شما قرار دهیم. هدف ما فقط فروش کالا نیست، بلکه ارائه راهکاری است که دغدغه های ذهنی شما را برطرف کند و بهره وری کارتان را افزایش دهد.
همین امروز با ما تماس بگیرید یا به صفحه تماس باما مراجعه کنید. همچنین می توانید برای آشنایی بیشتر با سوابق ما، صفحه درباره ما را مطالعه کنید. اجازه دهید تکنولوژی در خدمت آرامش و پیشرفت شما باشد.
برای مطالعه بیشتر درباره استانداردهای بین المللی رله های هوشمند، می توانید به وب سایت IEC مراجعه کنید.
