مقدمه
در دنیای مهندسی برق و اتوماسیون صنعتی، حفاظت یک اصل بنیادین و غیر قابل مذاکره است. ما به فیوزهای مینیاتوری (MCB) برای حفاظت مدارها در برابر اتصال کوتاه و اضافه بار اعتماد میکنیم، اما این تجهیزات یک نقطه ضعف مرگبار دارند: آنها از جان انسان در برابر شوک الکتریکی مستقیم (برق گرفتگی) محافظت نمیکنند. یک فیوز 16 آمپر، یک انسان را به عنوان یک “اضافه بار” تشخیص نمیدهد. اینجاست که کلید محافظ جان یا RCD (Residual Current Device) وارد صحنه میشود. این دستگاه، نه برای حفاظت از سیم و کابل، بلکه مستقیما برای حفاظت از ارزشمندترین دارایی، یعنی جان انسان، طراحی شده است.
درک صحیح نقشه نصب کلید محافظ جان تک فاز و اجرای دقیق آن، تفاوت بین یک سیستم ایمن و یک تله مرگبار را رقم میزند. اشتباه در سیم کشی این قطعه، آن را به یک کلید بی فایده تبدیل میکند. شرکت مبین نیرو رای، به عنوان تامین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون، و نماینده رسمی برندهای معتبری چون TECO و اسپکتر، عمیقا به اهمیت دانش فنی در کنار تجهیزات استاندارد باور دارد. در این راهنمای جامع، ما به صورت تخصصی و قدم به قدم، تمام جزئیات نصب، انواع و عیب یابی RCD های تک فاز را تشریح خواهیم کرد.
مبین نیرو، تأمین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون
ما به عنوان تأمین کننده تخصصی و پیشرو در زمینه تجهیزات برق صنعتی، اتوماسیون و کنترل، متعهد به ارائه راه حل های نوآورانه و محصولات با کیفیت به صنایع کشور هستیم. با تکیه بر دانش فنی روز، تجربه چندین ساله و همکاری با معتبرترین برندهای جهانی، «مبین نیرو» همراه قابل اعتماد شما در بهینه سازی فرآیندها، افزایش بهره وری و تضمین پایداری در پروژه های صنعتی شماست.
به زبان ساده، نقشه نصب کلید محافظ جان تک فاز (که به آن کلید دو پل یا 2P نیز گفته میشود) شامل اتصال چهار سیم به چهار ترمینال مشخص است: فاز ورودی (L-IN)، نول ورودی (N-IN)، فاز خروجی (L-OUT) و نول خروجی (N-OUT).
نکته حیاتی و کلیدی در نصب این است که سیم نول (Neutral) حتما باید از داخل کلید عبور کند. پس از خروج از کلید، نول خروجی (N-OUT) باید به یک شینه نول کاملا ایزوله متصل شود که فقط مصرف کننده های تحت حفاظت این کلید به آن وصل هستند. این نول خروجی تحت هیچ شرایطی نباید با نول ورودی (شینه نول اصلی تابلو) اتصال داشته باشد. اگر این اتصال برقرار شود، کلید محافظ جان عملا از مدار خارج شده و هیچ حفاظتی انجام نخواهد داد.
به طور معمول، ترمینال های ورودی در بالای کلید و ترمینال های خروجی در پایین آن قرار دارند. همیشه فاز و نول ورودی (از کلید اصلی یا فیوز مینیاتوری بالادست) را به ترمینال های L-IN و N-IN (که اغلب با شماره های 1 و N مشخص میشوند) و فاز و نول خروجی (که به سمت مصرف کننده ها میرود) را به ترمینال های L-OUT و N-OUT (اغلب با شماره های 2 و N) متصل کنید.
نقشه نصب کلید محافظ جان تک فاز
کلید محافظ جان (RCD) چیست و دقیقا چگونه کار میکند؟
برای اجرای صحیح نقشه نصب، ابتدا باید فلسفه وجودی این دستگاه را درک کنیم. RCD که نام فنی تر آن RCCB (Residual Current Circuit Breaker) است، یک دستگاه حفاظت نشتی جریان است.

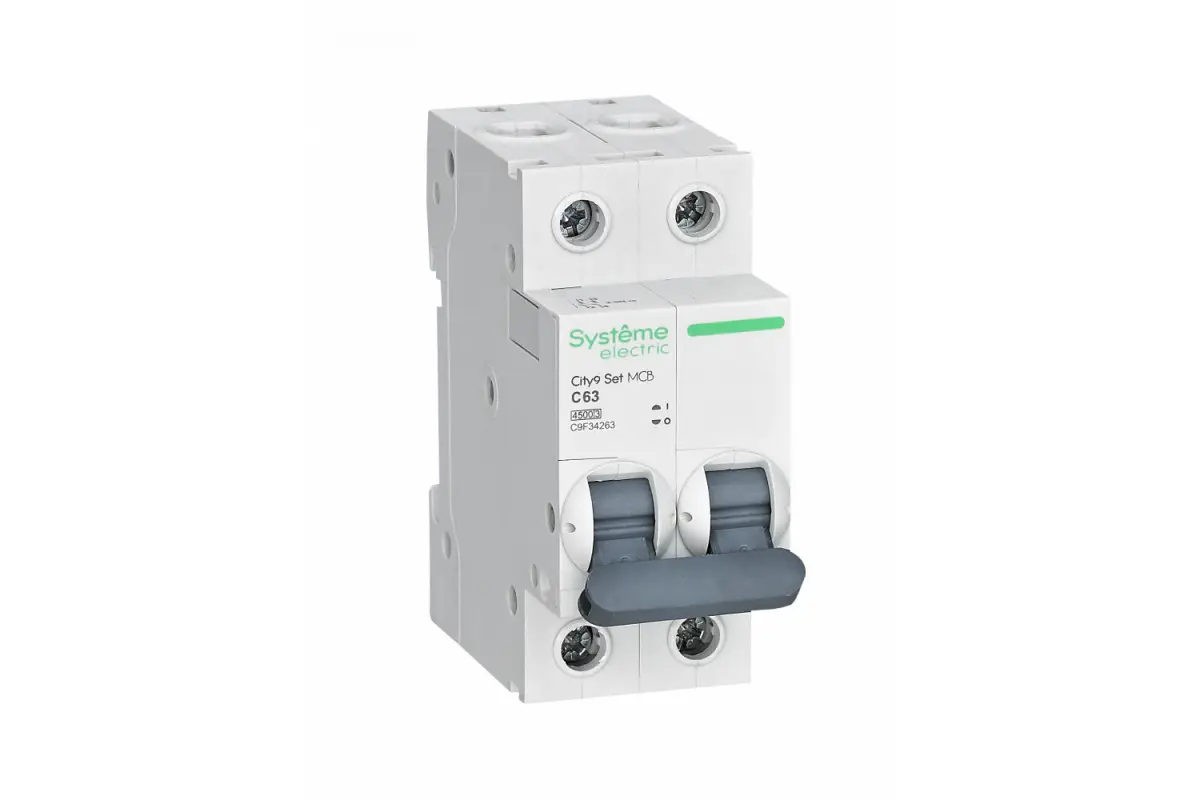

تفاوت حیاتی RCD با فیوز مینیاتوری (MCB)
یک تصور غلط رایج این است که RCD کار فیوز مینیاتوری را هم انجام میدهد. این تصور کاملا اشتباه و خطرناک است.
فیوز مینیاتوری (MCB): از مدار در برابر اضافه بار (Overcurrent) (کشیدن جریان بیش از حد مجاز) و اتصال کوتاه (Short Circuit) (برخورد فاز و نول) محافظت میکند. این دستگاه از سیم، کابل و تجهیزات در برابر آتش سوزی ناشی از جریان زیاد حفاظت میکند.
کلید محافظ جان (RCD): از مدار در برابر نشتی جریان (Leakage Current) محافظت میکند. این دستگاه مستقیما برای حفاظت از انسان در برابر شوک الکتریکی (برق گرفتگی) طراحی شده است.
یک RCD استاندارد هیچ حفاظتی در برابر اضافه بار یا اتصال کوتاه ندارد. به همین دلیل است که RCD همیشه باید به همراه یک MCB در مدار نصب شود.
اصل کار: ترازوی دقیق جریان
قلب RCD بر اساس یک قانون ساده فیزیک، یعنی قانون جریان کیرشهف (KCL)، کار میکند. این قانون میگوید در یک مدار سالم، مجموع جریان های ورودی باید با مجموع جریان های خروجی برابر باشد.
RCD مانند یک ترازوی بسیار دقیق عمل میکند. در داخل آن یک هسته ترانسفورماتوری (ZCT) وجود دارد.
سیم فاز (L) از یک سمت هسته و سیم نول (N) از سمت دیگر آن عبور میکند.
در حالت عادی: جریانی که از سیم فاز به سمت مصرف کننده میرود (مثلا 5 آمپر) دقیقا برابر با جریانی است که از سیم نول بازمیگردد (5 آمپر). این دو جریان مخالف هم، دو میدان مغناطیسی مساوی و مخالف هم در هسته ایجاد میکنند که اثر یکدیگر را خنثی میکنند. خروجی هسته صفر است و RCD در حالت وصل باقی میماند.
در حالت خطا (برق گرفتگی): تصور کنید فردی با بدن خیس به بدنه فلزی دستگاهی که سیم فاز به آن نشت کرده است، دست میزند. در این لحظه، یک جریان کوچک (مثلا 50 میلی آمپر) از طریق سیم فاز، بدن فرد و زمین به منبع بازمیگردد و دیگر از سیم نول عبور نمیکند.
حالا ترازوی جریان به هم میخورد. جریان ورودی فاز 5 آمپر است، اما جریان بازگشتی نول 4.95 آمپر است.
این اختلاف 50 میلی آمپری (0.05 آمپر)، یک میدان مغناطیسی خالص در هسته ایجاد میکند. این میدان یک ولتاژ در سیم پیچ سوم هسته القا کرده و این ولتاژ کوچک، یک رله بسیار حساس را فعال میکند که در کسری از ثانیه (معمولا کمتر از 30 میلی ثانیه) کنتاکت های اصلی را قطع و مدار را بی برق میکند.
حساسیت کلید محافظ جان: 30 میلی آمپر در برابر 300 میلی آمپر
این عدد حساسیت (IΔn) که روی کلید نوشته شده، حیاتی ترین پارامتر آن است.
30 میلی آمپر (0.03 آمپر): این مدل به عنوان حفاظت از جان شناخته میشود. آستانه تحمل بدن انسان در برابر جریان الکتریکی بسیار پایین است و جریانی بالاتر از 30 میلی آمپر میتواند باعث ایست قلبی شود. این نوع RCD استاندارد اجباری برای تمام مدارهای پریز برق، آشپزخانه، حمام و مصارف خانگی است.
300 میلی آمپر (0.3 آمپر) یا 500 میلی آمپر: این مدل ها به عنوان حفاظت از تجهیزات یا حفاظت در برابر حریق شناخته میشوند. این کلیدها برای جلوگیری از آتش سوزی ناشی از نشتی های جریان بالا در تجهیزات صنعتی یا در ورودی اصلی تابلو برق (به عنوان حفاظت پشتیبان) استفاده میشوند و هیچ حفاظتی از جان انسان انجام نمیدهند.
راهنمای سیم کشی و نصب قدم به قدم محافظ جان تک فاز
اکنون که تئوری را میدانیم، به سراغ عمل میرویم. اجرای صحیح نقشه نصب کلید محافظ جان تک فاز نیازمند دقت، تمرکز و رعایت اصول ایمنی است.
هشدار حیاتی: نکات ایمنی قبل از نصب
قبل از دست زدن به هر سیمی، ایمنی اولویت اول شماست.
قطع کامل برق: کلید اصلی یا فیوز کنتور را در حالت قطع قرار دهید.
اطمینان از بی برقی: با استفاده از یک فازمتر یا مولتی متر معتبر، مطمئن شوید که تمام ترمینال های ورودی تابلو کاملا بی برق هستند.
صلاحیت فنی: نصب تجهیزات تابلو برق یک کار تخصصی است. اگر دانش کافی ندارید، این کار را به یک برقکار ماهر بسپارید.
رعایت اصول فنی: همواره بایدنکات ایمنی و فنی در هنگام مونتاژ تابلو برق را رعایت کنید. این شامل استفاده از سیم با سایز مناسب، اتصالات محکم و رعایت فاصله ایمن بین قطعات است.
نقشه سیم کشی در تابلو برق خانگی (حفاظت کلی)
این رایج ترین سناریو برای نصب محافظ جان تک فاز است. در این حالت، یک RCD دو پل، کل مدارهای خانه را محافظت میکند.
ورودی: خروجی فاز (L) و نول (N) از کنتور یا کلید اصلی (Main Breaker) را به ترمینال های ورودی RCD (معمولا L-IN و N-IN در بالا) متصل کنید.
خروجی فاز: خروجی فاز (L-OUT) RCD را به شینه مسی (Busbar) ورودی تمام فیوزهای مینیاتوری (MCB) متصل کنید. این فیوزها مدارهای روشنایی، پریزها و غیره را تغذیه میکنند.
خروجی نول (نکته طلایی): خروجی نول (N-OUT) RCD را به یک شینه نول جداگانه و ایزوله متصل کنید.
اتصال نول مدارها: سیم های نول تمام مدارهای (روشنایی، پریزها و…) که فیوزهای مینیاتوری آنها از RCD تغذیه شده اند، باید به این شینه نول ایزوله متصل شوند.
سیم ارت (PE): سیم ارت (Earth) هیچ ارتباطی با RCD ندارد و باید مستقیما به شینه ارت اصلی تابلو متصل شود.
نقشه نصب برای یک مدار خاص (حفاظت تفکیکی)
گاهی اوقات شما نمیخواهید کل خانه با یک RCD محافظت شود (چون خطای یک وسیله، کل برق را قطع میکند). در این حالت، مدارهای حساس مانند آشپزخانه یا حمام را به صورت جداگانه محافظت میکنید.
ورودی: فاز و نول را از شینه های اصلی تابلو (بعد از کلید اصلی) بردارید.
حفاظت اولیه: ابتدا فاز را به یک فیوز مینیاتوری (MCB) با آمپر مناسب (مثلا 16 آمپر) متصل کنید.
اتصال RCD: خروجی فاز از MCB و نول مستقیم از شینه نول اصلی را به ورودی RCD دو پل متصل کنید.
خروجی: خروجی فاز و نول از RCD را مستقیما به پریزهای آشپزخانه یا مدار مورد نظر ببرید.
(توجه: راه حل بهینه تر برای این سناریو، استفاده از کلید RCBO است که در ادامه توضیح داده میشود.)
اهمیت دکمه تست (TEST)
روی هر کلید محافظ جان یک دکمه با علامت “T” یا “TEST” وجود دارد.
این دکمه چه میکند؟ با فشار دادن آن، یک مقاومت داخلی، جریانی کوچکی را از فاز خروجی به نول ورودی هدایت میکند. این کار یک “نشتی جریان مصنوعی” ایجاد میکند که دقیقا عملکرد یک شوک الکتریکی را شبیه سازی میکند.
الزام تست: کلید RCD باید بلافاصله پس از فشار دادن دکمه تست، قطع (Trip) کند. اگر قطع نکرد، کلید معیوب است و باید فورا تعویض شود.
هر چند وقت یکبار؟ الزامی است که این دکمه حداقل ماهی یکبار فشار داده شود تا از سلامت مکانیکی و عدم “چسبندگی” کنتاکت های داخلی اطمینان حاصل شود.
نقشه نصب کلید محافظ جان تک فاز
اشتباهات رایج در نصب کلید محافظ جان که آن را بی اثر میکند
اجرای اشتباه نقشه نصب کلید محافظ جان تک فاز میتواند بدتر از عدم نصب آن باشد، زیرا به شما “احساس ایمنی کاذب” میدهد. این سه اشتباه، فاجعه بار هستند:
اشتباه شماره 1: اتصال نول خروجی به شینه نول ورودی (Jumper کردن نول)
این مرگبارترین اشتباه است. برخی برقکاران مبتدی، نول خروجی (N-OUT) از RCD را به شینه نول اصلی تابلو (که نول ورودی به RCD هم از آن گرفته شده) متصل میکنند.
چه اتفاقی می افتد؟ در صورت بروز نشتی جریان (برق گرفتگی)، جریان نشتی از زمین به نقطه ستاره ترانسفورماتور بازمیگردد. در همین حال، جریان اصلی مدار از طریق نول اصلی (که به نول خروجی جامپر شده) به RCD بازمیگردد و ترازوی جریان به هم نمیخورد.
نتیجه: RCD هرگز جریان نشتی را تشخیص نداده و قطع نمیکند. دستگاه شما مطلقا هیچ حفاظتی از جان انجام نمیدهد.
اشتباه شماره 2: عدم نصب فیوز مینیاتوری (MCB) در مدار RCD
همانطور که گفته شد، RCD (یا به طور دقیق تر RCCB) فقط حفاظت نشتی جریان دارد. این کلید در برابر اضافه بار 20 آمپری یا اتصال کوتاه 2000 آمپری هیچ واکنشی نشان نمیدهد.
چه اتفاقی می افتد؟ اگر در مدار تحت حفاظت RCD اتصال کوتاه رخ دهد، جریان عظیمی از کنتاکت های RCD عبور کرده و قبل از اینکه فیوز اصلی کنتور عمل کند، کنتاکت های داخلی RCD ذوب شده و به هم میچسبند.
نتیجه: کلید RCD شما به طور دائم خراب میشود و حتی ممکن است آتش بگیرد. همیشه باید یک MCB (فیوز مینیاتوری) برای حفاظت خود RCD و مدار، قبل یا بعد از آن (بسته به استاندارد محلی) نصب شود.
اشتباه شماره 3: انتخاب نوع (Type) اشتباه محافظ جان
این یک اشتباه تخصصی است که بسیاری از آن بی خبرند. آیا میدانستید که RCD استاندارد و ارزان قیمت (Type AC) در برابر بسیاری از لوازم خانگی مدرن کار نمیکند؟
Type AC (استاندارد قدیمی): این نوع فقط به جریان نشتی سینوسی AC حساس است. این برای بارهای اهمی خالص مانند هیتر یا لامپ رشته ای خوب بود.
Type A (استاندارد مدرن): این نوع علاوه بر جریان AC، به جریان نشتی DC پالسی (Pulsating DC) نیز حساس است. تمام تجهیزات الکترونیکی مدرن (مانند کامپیوتر، تلویزیون، ماشین لباسشویی با دور متغیر، دیمرهای LED و حتی اینورترهای تک فاز کوچک) در ورودی خود دارای پل دیودی هستند که جریان نشتی به شکل DC پالسی ایجاد میکنند.
خطر: جریان نشتی DC پالسی میتواند هسته RCD نوع AC را به “اشباع” ببرد و آن را کور کند. یعنی RCD نوع AC در حضور این دستگاه ها، حتی در صورت بروز یک خطای AC ساده، دیگر عمل نخواهد کرد.
Type B (استاندارد صنعتی و EV): این نوع علاوه بر AC و DC پالسی، به جریان نشتی DC صاف (Smooth DC) نیز حساس است. این نوع برای حفاظت از مدارهایی که شامل اینورترهای سه فاز (VFD)، شارژرهای خودرو برقی (EV Charger) یا سیستم های خورشیدی هستند، الزامی است.
بر اساس استاندارد جهانی تاسیسات الکتریکیIEC 60364، استفاده از RCD نوع A برای اکثر مدارهای خانگی و تجاری مدرن الزامی است.
انواع کلیدهای حفاظتی نشتی جریان
درک خانواده این محصولات به انتخاب صحیح کمک میکند.

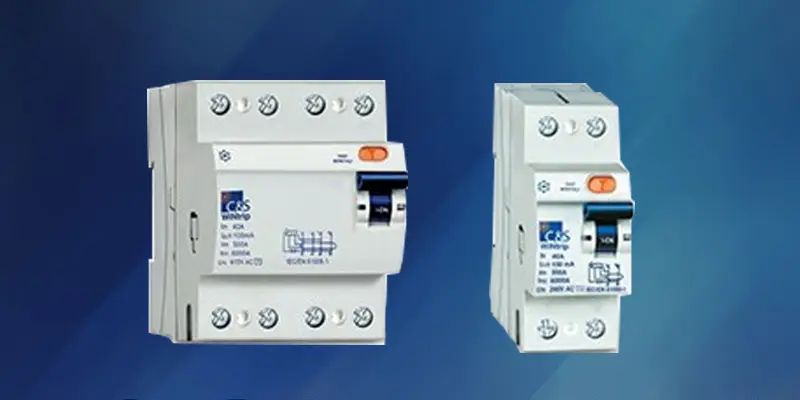

تفاوت کلید RCD (RCCB) و کلید RCBO
این دو اغلب با هم اشتباه گرفته میشوند.
کلید RCCB (Residual Current Circuit Breaker): این همان “محافظ جان خالص” است که در این مقاله بررسی کردیم. فقط حفاظت نشتی جریان دارد (مثلا 30mA). در برابر اضافه بار (آمپر بالا) حفاظتی ندارد.
کلید RCBO (Residual Current Breaker with Overcurrent): این یک کلید “ترکیبی” یا “محافظ جان مینیاتوری” است. این دستگاه هم حفاظت نشتی جریان (مثلا 30mA) و هم حفاظت اضافه بار و اتصال کوتاه (مثلا 16 آمپر) را در یک بدنه واحد ارائه میدهد.
کاربرد: RCBO ایده آل برای حفاظت تفکیکی مدارها است. به جای یک RCD اصلی و چندین MCB، میتوانید برای هر مدار (مثلا آشپزخانه) یک RCBO جداگانه نصب کنید. در این صورت، خطای یک مدار، مدارهای دیگر را قطع نمیکند.
کلید محافظ جان دو پل (تک فاز) در برابر چهار پل (سه فاز)
دو پل (2P): همانطور که در این مقاله دیدیم، برای سیستم های تک فاز (یک فاز + یک نول) استفاده میشود.
چهار پل (4P): برای سیستم های سه فاز (سه فاز + یک نول) کاربرد دارد. این کلیدها هر چهار سیم (L1, L2, L3, N) را مانیتور میکنند و در صورت بروز نشتی در هر یک از فازها، هر چهار خط را قطع میکنند. در سیستم های صنعتی و تجاری، استفاده از مدل های چهار پل مانندفیوز محافظ جان 63 آمپر چهار پل اسپکتر برای حفاظت الزامی است.
تجهیزات جانبی: هوشمند سازی RCD
کلیدهای محافظ جان مدرن، فقط یک کلید ساده نیستند. میتوان به آنها ماژول های جانبی متصل کرد. برای مثال، میتوان یککنتاکت کمکی فیوز محافظ جان اسپکتر به کنار RCD نصب کرد. این کنتاکت کمکی میتواند در صورت قطع شدن (Trip) محافظ جان، یک سیگنال به سیستم اتوماسیون ساختمان (BMS) یا یک آژیر خطر ارسال کند.
عیب یابی: چرا کلید محافظ جان میپرد؟
قطع شدن مکرر RCD میتواند آزاردهنده باشد، اما تقریبا همیشه یک دلیل خوب دارد.
دلیل 1: نشتی جریان واقعی (خطرناک): این یعنی RCD کار خود را به درستی انجام میدهد. یک دستگاه در مدار (مانند ماشین لباسشویی، آبگرمکن برقی، پمپ آب) دچار اتصالی داخلی یا خرابی عایق شده و جریان به بدنه آن نشت میکند.
راه حل عیب یابی: تمام دستگاه ها را از پریز بکشید. RCD را وصل کنید. اگر وصل ماند، دستگاه ها را یک به یک به برق بزنید. هر دستگاهی که باعث قطع RCD شد، معیوب است و باید تعمیر یا تعویض شود.
دلیل 2: خطای تجمعی (Nuisance Tripping): این یک مشکل رایج در خانه های مدرن است. هر دستگاه الکترونیکی (PC، شارژر، اینورتر) یک نشتی جریان بسیار کوچک طبیعی دارد. این نشتی ها خطا نیستند. اما اگر تعداد زیادی از این دستگاه ها به یک RCD متصل باشند، مجموع نشتی های کوچک آنها میتواند از 30 میلی آمپر فراتر رفته و باعث قطع بی دلیل RCD شود.
راه حل: تقسیم کردن مدارها. به جای یک RCD برای کل خانه، از چند RCBO یا چند RCD برای خطوط مختلف استفاده کنید (مثلا یک RCD برای آشپزخانه، یک RCD برای اتاق ها).
دلیل 3: خرابی خود کلید محافظ جان: اگر تمام دستگاه ها را از برق کشیدید و حتی تمام فیوزهای مینیاتوری بعد از RCD را قطع کردید و RCD همچنان وصل نمیشود (یا بلافاصله میپرد)، خود کلید خراب است. همچنین اگر دکمه تست را فشار دادید و کلید قطع نکرد، فورا آن را تعویض کنید.
دلیل 4: رطوبت و سیم کشی فرسوده: نفوذ آب به داخل پریزهای برق (مثلا در حیاط یا حمام) یا فرسودگی و ترک خوردگی عایق سیم ها در دیوار، میتواند باعث نشتی جریان دائمی شود.
نقشه نصب کلید محافظ جان تک فاز
پرسش های متداول
آیا کلید محافظ جان جایگزین فیوز مینیاتوری میشود؟
خیر، هرگز. فیوز مینیاتوری (MCB) برای حفاظت اضافه بار و اتصال کوتاه است. محافظ جان (RCD) برای حفاظت نشتی جریان (برق گرفتگی) است. این دو مکمل هم هستند و باید با هم نصب شوند.
تفاوت RCD و RCBO چیست؟
RCD (یا RCCB) فقط حفاظت نشتی جریان دارد. RCBO یک کلید ترکیبی است که هم حفاظت نشتی جریان (RCD) و هم حفاظت اضافه بار (MCB) را با هم دارد.
چرا محافظ جان من بدون دلیل میپرد؟
دلیل “بی دلیل” وجود ندارد. یا یک دستگاه نشتی واقعی دارد، یا مجموع نشتی های تجمعی دستگاه های الکترونیکی شما زیاد است (Nuisance Tripping)، یا سیم کشی شما رطوبت زده و فرسوده است.
هر چند وقت یکبار باید دکمه تست را بزنیم؟
الزامی است که حداقل ماهی یکبار دکمه تست (T) را فشار دهید تا از سلامت مکانیسم قطع کننده آن مطمئن شوید.
اگر دکمه تست را زدم و کلید قطع نکرد چه؟
کلید شما معیوب و خطرناک است. فورا آن را با یک کلید سالم تعویض کنید.

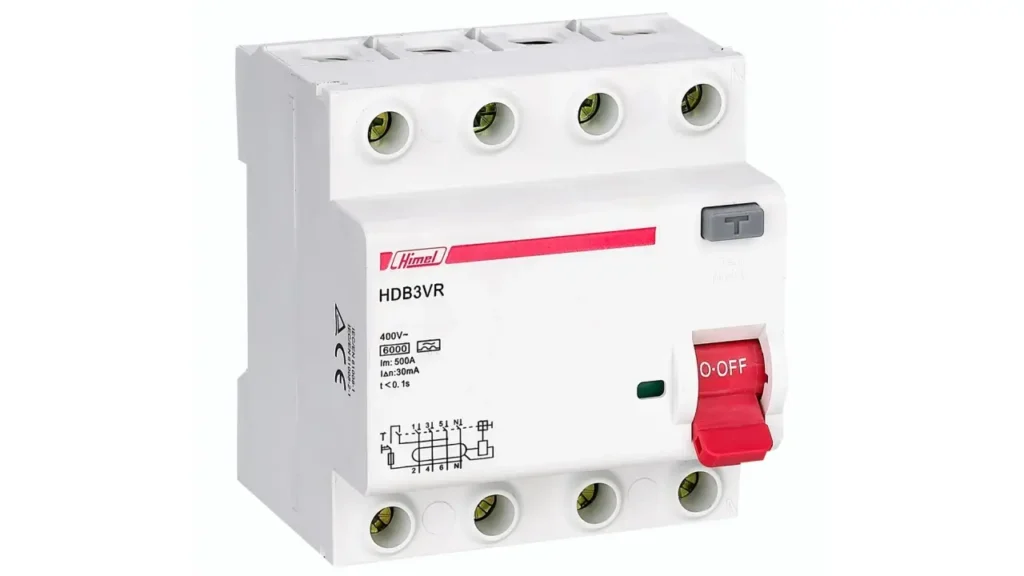

آیا نصب محافظ جان در ساختمانی که چاه ارت ندارد، فایده ای دارد؟
بله، قطعا. این یک باور غلط است که RCD بدون ارت کار نمیکند. RCD به سیم ارت نیازی ندارد، بلکه اختلاف جریان فاز و نول را میسنجد. اگر شما بین فاز و زمین (حتی زمین خیس کف ساختمان) قرار بگیرید، RCD این نشتی از طریق بدن شما را تشخیص داده و قطع میکند، حتی اگر سیم ارت در پریز نباشد. هرچند، وجود سیستم ارت، سرعت عمل حفاظت را بالاتر میبرد.
حساسیت 30 میلی آمپر یعنی چه؟
یعنی اگر اختلاف جریان رفت (فاز) و برگشت (نول) به 0.03 آمپر (30 میلی آمپر) برسد، کلید در کمتر از 30 میلی ثانیه مدار را قطع میکند.
چرا نول باید حتما از داخل محافظ جان عبور کند؟
چون RCD باید جریان بازگشتی نول را با جریان رفته فاز “مقایسه” کند. اگر نول را از بیرون عبور دهید (بایپس کنید)، RCD هیچ جریانی را برای مقایسه در نول نمیبیند و هر جریان عادی را به عنوان نشتی تلقی کرده و بلافاصله میپرد (یا در حالت بدتر، در صورت اشتباه جامپر، هرگز نمیپرد).
آیا میتوانم خودم محافظ جان را نصب کنم؟
اگر شما یک برقکار حرفه ای نیستید، اکیدا توصیه میشود این کار را به یک متخصص واجد شرایط بسپارید. کار با برق خطرناک است و یک اشتباه کوچک در نقشه نصب کلید محافظ جان تک فاز میتواند حفاظت را کاملا بی اثر کند.
بهترین نوع RCD برای خانه من کدام است؟
برای تاسیسات خانگی مدرن، به دلیل وجود تجهیزات الکترونیکی، استفاده از Type A (نوع A) به جای Type AC قدیمی، به شدت توصیه میشود.
نقشه نصب کلید محافظ جان تک فاز
نتیجه گیری
نصب کلید محافظ جان، یک اقدام ساده اما حیاتی برای تبدیل یک ساختمان به مکانی ایمن است. همانطور که دیدیم، اجرای صحیح نقشه نصب کلید محافظ جان تک فاز چیزی فراتر از اتصال چهار سیم است؛ این درک عمیق از تفاوت فاز، نول و ارت، آگاهی از نحوه سیم کشی شینه های نول و انتخاب نوع صحیح کلید (AC, A یا B) بر اساس نوع مصرف کننده ها است.
یک نصب اشتباه، نه تنها ایمنی ایجاد نمیکند، بلکه با ایجاد یک اطمینان کاذب، میتواند خطرناک تر هم باشد. به همین دلیل است که استفاده از تجهیزات استاندارد و با کیفیت از برندهای معتبر و بهره گیری از دانش فنی متخصصان، امری ضروری است.
