برق، این انرژی حیاتی و قدرتمند، همان قدر که در چرخاندن چرخ صنعت و روشن کردن خانه های ما موثر است، می تواند خطرناک و مرگبار باشد. در دنیای مهندسی برق، ایمنی یک انتخاب نیست، بلکه یک ضرورت مطلق است. یکی از کلیدی ترین تجهیزاتی که مرز بین یک حادثه ناگوار و یک سیستم ایمن را تعیین می کند، کلید محافظ جان یا RCD است. اما داشتن بهترین مارک محافظ جان بدون نصب صحیح، هیچ ارزشی ندارد. بسیاری از برقکاران و حتی تکنسین های فنی، در نقشه نصب محافظ جان تک فاز و ترتیب قرارگیری سیم ها دچار تردید می شوند. آیا فاز باید سمت راست باشد؟ ورودی از بالا است یا پایین؟
ما در شرکت مبین نیرو، به عنوان تامین کننده تخصصی تجهیزات برق صنعتی و اتوماسیون و نماینده رسمی برندهای معتبری همچون تکو (TECO) و اشنایدر الکتریک، روزانه با سوالات فنی زیادی در خصوص نحوه صحیح سربندی این تجهیزات روبرو هستیم. هدف ما در این مقاله جامع، ارائه یک راهنمای کاملا عملی، استاندارد و دقیق برای نصب محافظ جان تک فاز است تا شما بتوانید با اطمینان کامل، امنیت پروژه های خود را تضمین کنید.
در ادامه، از ساده ترین اصول تا پیچیده ترین نکات فنی نصب را بررسی خواهیم کرد تا هیچ ابهامی برای شما باقی نماند.
اطلاعات تماس و دسترسی:
برای کسانی که به دنبال دستورالعمل سریع و اجرایی هستند، اصول کلی و استاندارد نقشه نصب محافظ جان تک فاز به شرح زیر است:

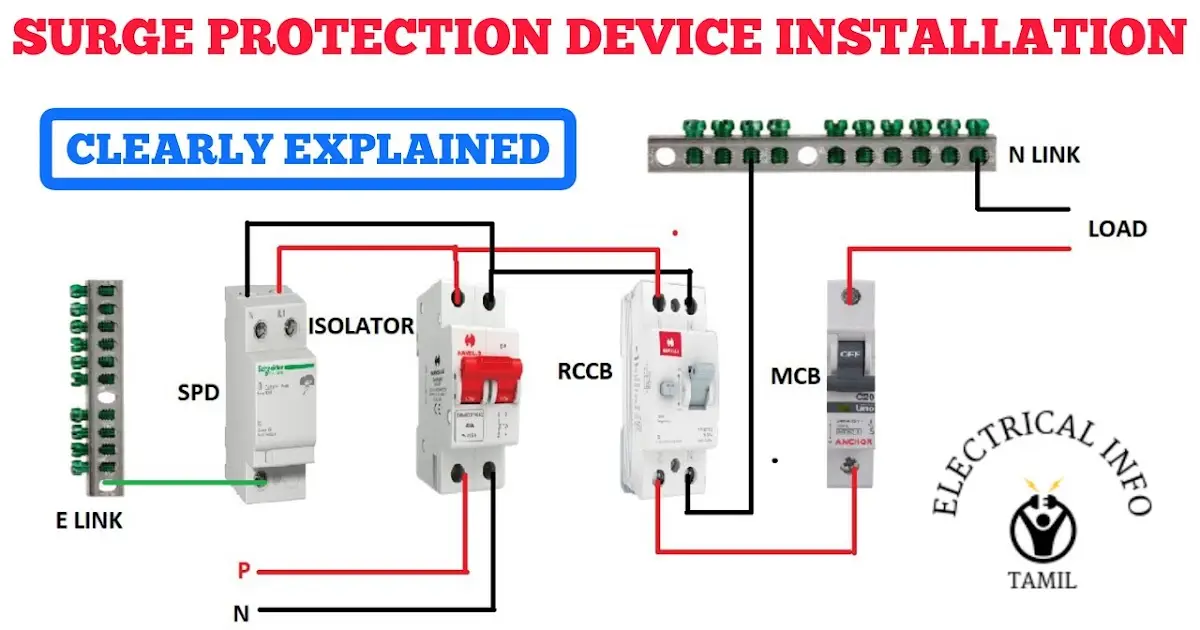

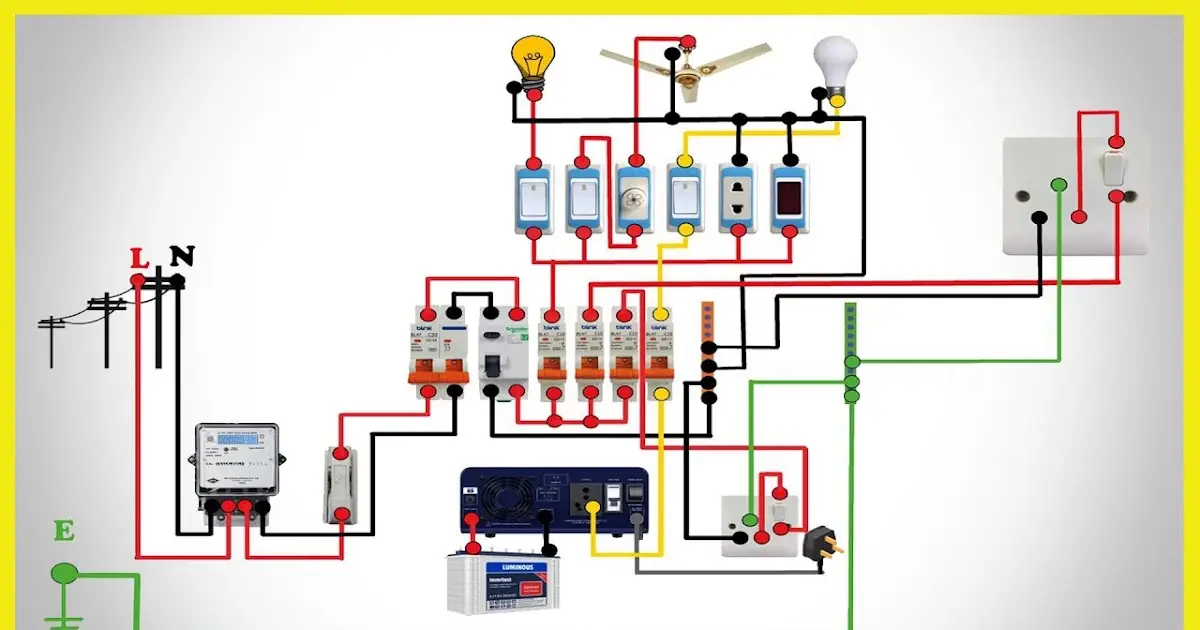

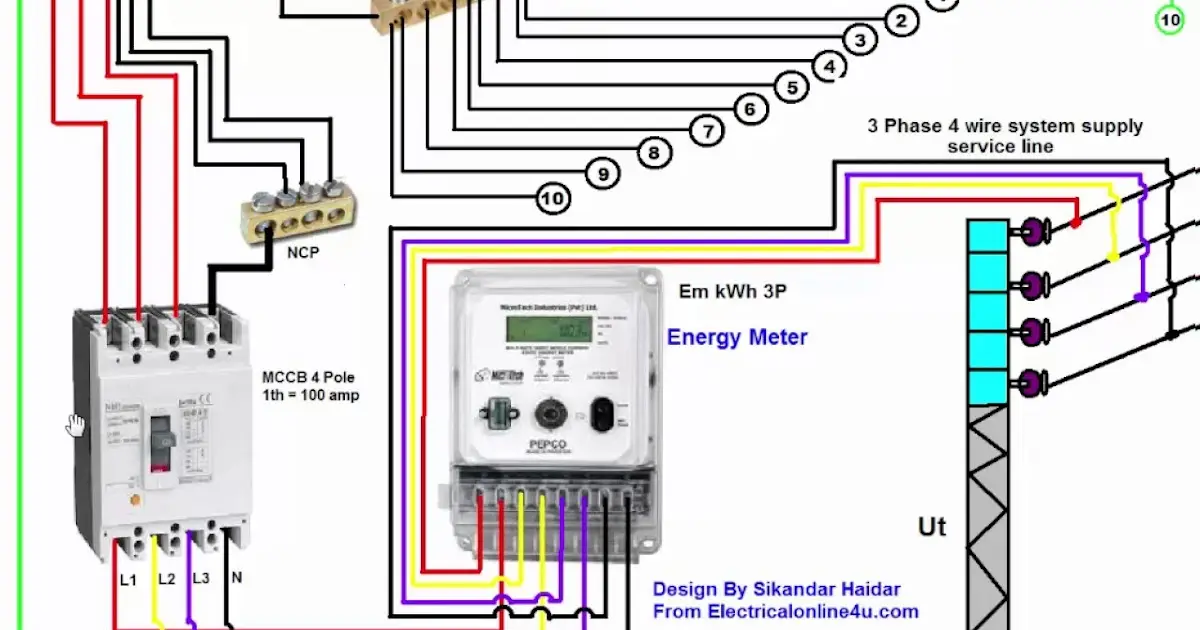

در یک سیستم تک فاز استاندارد، ترتیب قرارگیری تجهیزات در تابلو برق باید به صورت سری باشد. جریان برق پس از عبور از کنتور، ابتدا باید وارد فیوز مینیاتوری اصلی (MCB) شود. این فیوز وظیفه حفاظت در برابر اتصال کوتاه و اضافه بار کلی را بر عهده دارد. سپس، خروجی فاز و نول از مینیاتوری اصلی خارج شده و به ورودی کلید محافظ جان (RCCB) وارد می شود.
نکته حیاتی در سیم بندی:
این ساختار تضمین می کند که کلید محافظ جان تمام مدارهای پایین دست خود را تحت پوشش قرار دهد و در صورت بروز نشتی جریان در هر یک از شاخه ها، برق کل سیستم را قطع کند تا از جان انسان حفاظت شود. برای مشاهده دیاگرام های دقیق تر می توانید به صفحه نقشه نصب کلید محافظ جان تک فاز مراجعه کنید.
نصب محافظ جان فقط وصل کردن چهار رشته سیم نیست؛ بلکه درک فلسفه عملکرد آن برای عیب یابی های آینده حیاتی است. کلید محافظ جان بر اساس قانون کرشهف کار می کند: “جریان رفت باید با جریان برگشت برابر باشد”. اگر این تعادل به هم بخورد، یعنی برق در جایی نشت کرده است (مثلا از بدن انسان به زمین).
در بسیاری از کلیدهای قدیمی یا مدل های خاص، جهت فاز و نول اهمیت نداشت. اما در کلیدهای محافظ جان مدرن، به خصوص مدل های ترکیبی (RCBO) و مدل هایی که دارای مدار الکترونیکی تست هستند، رعایت ترمینال نول الزامی است. اگر روی کلید شما جای نول (N) مشخص شده، حتما نول را به همان پیچ ببندید. معمولا در کلیدهای دو پل (2P)، ترمینال نول در سمت راست یا چپ مشخص شده است. عدم رعایت این موضوع می تواند باعث عمل نکردن دکمه تست یا حتی سوختن بوبین داخلی شود.
یک قانون نانوشته اما بسیار مهم در تابلوسازی وجود دارد: ورودی همیشه از بالا. اگرچه از نظر فنی در بسیاری از کلیدهای مکانیزم دار (مانند برخی مدل های اشنایدر)، اتصال ورودی به پایین کلید مشکلی در عملکرد حفاظتی ایجاد نمی کند، اما از نظر ایمنی و استاندارد عیب یابی، خطرناک است. تعمیرکاری که بعد از شما سراغ تابلو می آید، پیش فرضش این است که اگر کلید قطع باشد، ترمینال های پایین برق ندارند. اگر شما ورودی را به پایین داده باشید، خطر برق گرفتگی برای سرویس کار وجود دارد. پس همیشه ورودی را به بالا و خروجی را به پایین متصل کنید.
یکی از دلایل داغ شدن و ذوب شدن کلیدهای محافظ جان، شل بودن اتصالات است. سیم ورودی و خروجی باید متناسب با آمپراژ کلید (مثلا ۲۵ یا ۴۰ آمپر) انتخاب شود و پیچ های ترمینال با گشتاور مناسب سفت شوند. استفاده از سرسیم استاندارد برای جلوگیری از افشان شدن سیم و اتصال کوتاه احتمالی ضروری است. برای آشنایی بیشتر با اصول مونتاژ، مطالعه مقاله راهنمای جامع مونتاژ تابلو برق: نکات فنی، ایمنی و استانداردها بسیار توصیه می شود.
بسیاری از کاربران هنگام خرید و نصب، تفاوت بین این دو نوع را نادیده می گیرند که منجر به اشتباهات فاحش در سیم بندی می شود.
این کلید فقط نشتی جریان را تشخیص می دهد و هیچ حفاظتی در برابر جریان اضافه (Overload) یا اتصال کوتاه ندارد.
این تجهیز، هم فیوز مینیاتوری است و هم محافظ جان.
مکان فیزیکی و الکتریکی نصب کلید محافظ جان در عملکرد صحیح آن تاثیرگذار است. سوال رایج این است: آیا باید محافظ جان را در کنتور نصب کرد یا در جعبه فیوز داخل واحد؟
طبق مبحث ۱۳ مقررات ملی ساختمان، بهترین محل نصب، جعبه فیوز مینیاتوری (توزیع) داخل واحد مسکونی یا صنعتی است. این کار چند مزیت دارد:
برای بررسی دقیق تر این موضوع و استانداردهای مربوطه، مقاله تخصصی محل نصب کلید محافظ جان را مطالعه کنید.
یک باور غلط رایج وجود دارد که “محافظ جان بدون چاه ارت کار نمی کند”. این جمله از نظر فنی نیمه درست است. محافظ جان برای عملکرد خود (تشخیص نشتی) نیاز به سیم ارت ندارد؛ زیرا اختلاف جریان فاز و نول را می سنجد. اگر شما روی زمین عایق ایستاده باشید و فاز را لمس کنید، و جریانی از بدن شما عبور نکند، محافظ جان قطع نمی کند (چون نشتی رخ نداده).
اما نقش ارت چیست؟ اگر بدنه فلزی یخچال برق دار شود و ارت داشته باشد، جریان بلافاصله به زمین نشت می کند و محافظ جان قبل از اینکه شما به یخچال دست بزنید برق را قطع می کند. بدون ارت، محافظ جان منتظر می ماند تا شما دست بزنید و دچار برق گرفتگی شوید تا سپس قطع کند! بنابراین سیم ارت، مکمل حیاتی برای محافظ جان است. برای تحلیل کامل این موضوع، مقاله ایا کلید محافظ جان بدون ارت عمل میکند را از دست ندهید.
گاهی اوقات با وجود نصب صحیح طبق نقشه، کلید محافظ جان مدام قطع می کند یا اصلا وصل نمی شود. دلیل این اتفاق معمولا اشتباهات ریز در سیم بندی نول است:
اگر با مشکل قطع شدن های مکرر مواجه هستید، مقاله علت قطع شدن فیوز محافظ جان راهنمای کاملی برای عیب یابی به شما ارائه می دهد.
در بازار ایران، انتخاب یک برند معتبر برای تجهیزات حفاظتی بسیار حیاتی است. تجهیزات تقلبی ممکن است در ظاهر کار کنند، اما در لحظه خطر (برق گرفتگی) عمل نکنند.
همچنین در برخی موارد صنعتی خاص، ممکن است نیاز به حفاظت های بیشتر مانند بیمتال برای موتورها باشد که در کنار محافظ جان نصب می شوند. برای آشنایی با این تجهیزات، مطلب بیمتال چیست را مطالعه کنید.
در ادامه به ۱۰ سوال پرتکرار برقکاران و مهندسان در مورد نصب محافظ جان تک فاز پاسخ می دهیم:
اگرچه در برخی مدل های مکانیکی این امکان وجود دارد، اما استاندارد ایمنی و عرف تابلوسازی حکم می کند که ورودی همیشه از بالا (Top Feed) باشد تا خطر برق گرفتگی سرویس کار کاهش یابد.
این موضوع کاملا به برند کلید بستگی دارد. روی اکثر کلیدها حرف N درج شده است. اگر درج نشده بود، معمولا در کلیدهای تک فاز دو پل، نول سمت راست قرار می گیرد، اما حتما کاتالوگ سازنده را چک کنید.
چون مقداری از جریان برگشتی نول، به جای عبور از داخل محافظ جان، از طریق سیم ارت به زمین می رود. این باعث می شود جریان رفت و برگشت داخل کلید نابرابر شده و کلید قطع کند.
الزامی نیست اما توصیه می شود. به دلیل نشتی های جزئی طبیعی در کمپرسور کولرها، جدا کردن خط حفاظت آنها از روشنایی منزل باعث می شود در صورت بروز خطا، کل برق خانه قطع نشود.
این عدد نشان دهنده “جریان نامی” قابل تحمل کلید است، نه جریان قطع آن. یعنی کلید ۲۵ آمپر می تواند تا ۲۵ آمپر جریان را بدون سوختن از خود عبور دهد. حساسیت قطع هر دو معمولا ۳۰ میلی آمپر است.
خیر. محافظ جان (RCD) فقط نشتی جریان را تشخیص می دهد. برای محافظت در برابر نوسان ولتاژ (بالا و پایین شدن برق) باید از “محافظ ولتاژ” استفاده کنید.
این دکمه با ایجاد یک نشتی جریان مصنوعی داخلی، سلامت مکانیکی و الکتریکی کلید را تست می کند. باید حداقل ماهی یکبار فشرده شود تا از عملکرد صحیح کلید اطمینان حاصل شود.
بله، اما توصیه نمی شود. اگر یک لامپ در پارکینگ اتصالی کند، برق کل آپارتمان ها قطع می شود. بهتر است برای هر واحد یک محافظ جان مستقل نصب شود.
خیر. حساسیت ۳۰۰ میلی آمپر برای جلوگیری از آتش سوزی است و نمی تواند از جان انسان در برابر برق گرفتگی محافظت کند. برای مصارف خانگی حتما باید از نوع ۳۰ میلی آمپر استفاده شود.
ممکن است برق را وصل نکند (اهرم بالا نماند) یا بدتر از آن، برق را وصل کند اما در زمان برق گرفتگی قطع نکند. به همین دلیل تست دوره ای و خرید از برندهای معتبر مثل اشنایدر و تکو از مبین نیرو ضروری است.
نصب صحیح کلید محافظ جان تک فاز، هنر ترکیب دانش فنی با استانداردهای ایمنی است. یک اشتباه کوچک در نقشه خوانی یا سیم بندی، می تواند این تجهیز نجات بخش را به یک قطعه بی مصرف در تابلو برق تبدیل کند. همانطور که در این مقاله بررسی کردیم، رعایت ترتیب اتصال (مینیاتوری -> محافظ جان)، توجه به ورودی و خروجی فاز و نول، و تفکیک کامل نول خروجی از نول های دیگر، اصول طلایی نصب هستند.
در دنیای امروز که تجهیزات الکتریکی بخشی جدایی ناپذیر از زندگی و صنعت ما هستند، سرمایه گذاری روی ایمنی هزینه نیست، بلکه بیمه کردن جان و مال است. استفاده از تجهیزات اورجینال و باکیفیت، تضمین می کند که سیستم حفاظتی شما در حساس ترین لحظات، عملکرد درستی خواهد داشت.
شرکت مبین نیرو با سال ها تجربه در تامین تجهیزات برق صنعتی، آماده است تا هم بهترین محصولات را در اختیار شما قرار دهد، هم با ارائه مشاوره های تخصصی، شما را در اجرای پروژه هایی ایمن و استاندارد یاری کند. اگر هنوز در مورد انتخاب نوع محافظ جان یا نحوه نصب آن سوالی دارید، یا به دنبال راه حل های حفاظتی پیشرفته تر هستید، همین حالا با ما تماس بگیرید. ایمنی شما، اولویت ماست.
برای اطلاعات بیشتر در مورد مشکلات احتمالی و معایب سیستم های حفاظتی، پیشنهاد می کنیم مقاله معایب کلید محافظ جان را نیز مطالعه کنید تا با دیدی بازتر طراحی سیستم های خود را انجام دهید.
