برق، این نیروی نامرئی و قدرتمند، همان قدر که زندگی ما را روشن و چرخ صنعت را می چرخاند، می تواند خطرناک و مرگبار باشد. تصور کنید در یک کارگاه صنعتی مشغول کار هستید یا در خانه ای آرام استراحت می کنید؛ یک اتصالی کوچک، یک سیم لخت یا یک نشتی جریان نامحسوس می تواند فاجعه ای به بار بیاورد که جبران آن غیرممکن است. اینجاست که قهرمانی کوچک اما حیاتی وارد میدان می شود: کلید محافظ جان. اما آیا می دانستید که همه کلیدهای محافظ جان یکسان نیستند؟ انتخاب اشتباه نوع کلید محافظ جان می تواند به قیمت جان انسان ها یا خسارت های سنگین مالی تمام شود.
ما در شرکت مبین نیرو، به عنوان تامین کننده تخصصی تجهیزات برق صنعتی و نماینده رسمی برندهای معتبری همچون اشنایدر الکتریک و تکو، روزانه با سوالات بسیاری در این زمینه روبرو هستیم. مهندسان و برقکاران اغلب می پرسند: “برای اینورتر چه محافظ جانی بگذاریم؟” یا “تفاوت تیپ A و AC چیست؟”. به همین دلیل تصمیم گرفتیم کامل ترین و دقیق ترین راهنمای فارسی درباره انواع کلید محافظ جان را برای شما آماده کنیم.
اطلاعات تماس و دسترسی:
برای کسانی که به دنبال پاسخی سریع و شفاف هستند تا بتوانند در کمترین زمان ممکن تصمیم گیری کنند، باید بگوییم که انواع کلید محافظ جان یا RCD (Residual Current Device) بر اساس سه معیار اصلی دسته بندی می شوند که درک آن ها برای هر برقکار یا مهندس ناظری حیاتی است:
دانستن این دسته بندی ها قدم اول است. اما چرا گاهی اوقات کلید محافظ جان بی دلیل قطع می شود؟ یا چرا در برخی تابلوهای صنعتی اصلا عمل نمی کند؟ برای پاسخ به این سوالات، باید عمیق تر شویم. پیشنهاد می کنیم حتما مقاله علت قطع شدن فیوز محافظ جان را در سایت ما مطالعه کنید تا با دلایل فنی تریپ های کاذب آشنا شوید.
بسیاری از افراد این دو اصطلاح را به جای هم به کار می برند، در حالی که تفاوت آن ها در طراحی تابلو برق بسیار تعیین کننده است. بیایید دقیق تر نگاه کنیم.

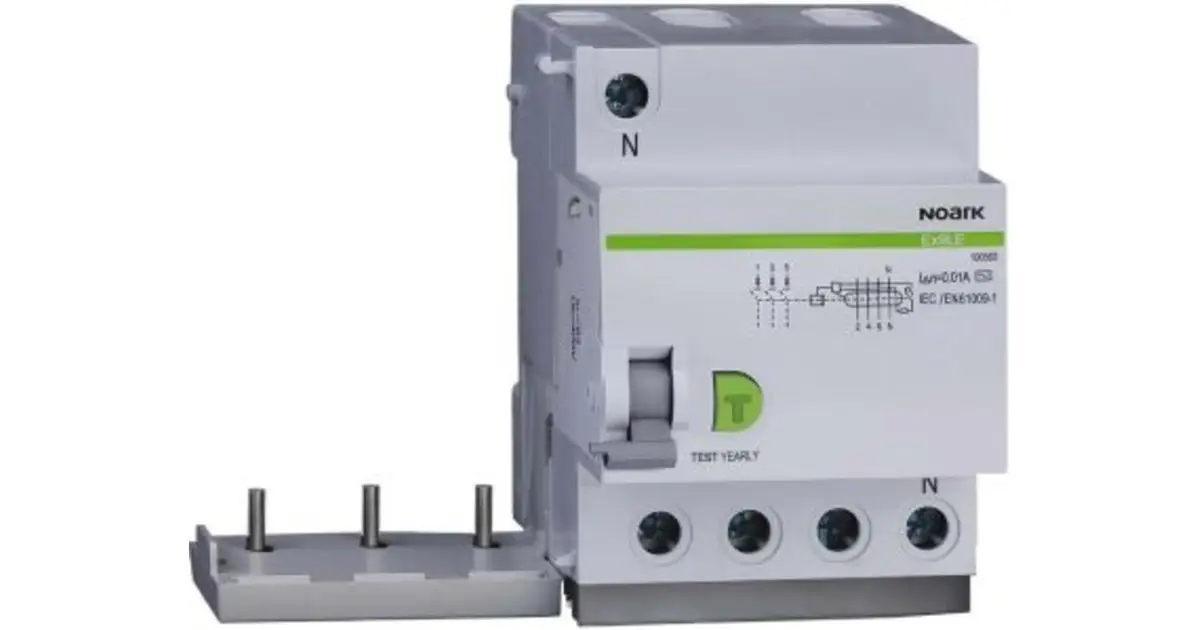

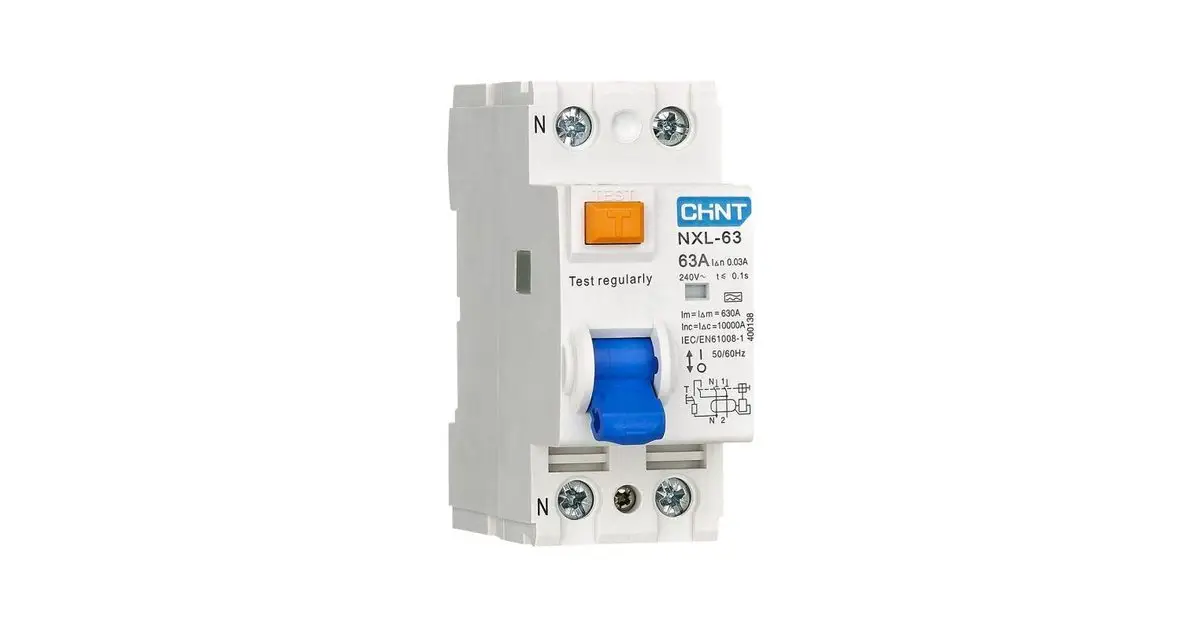

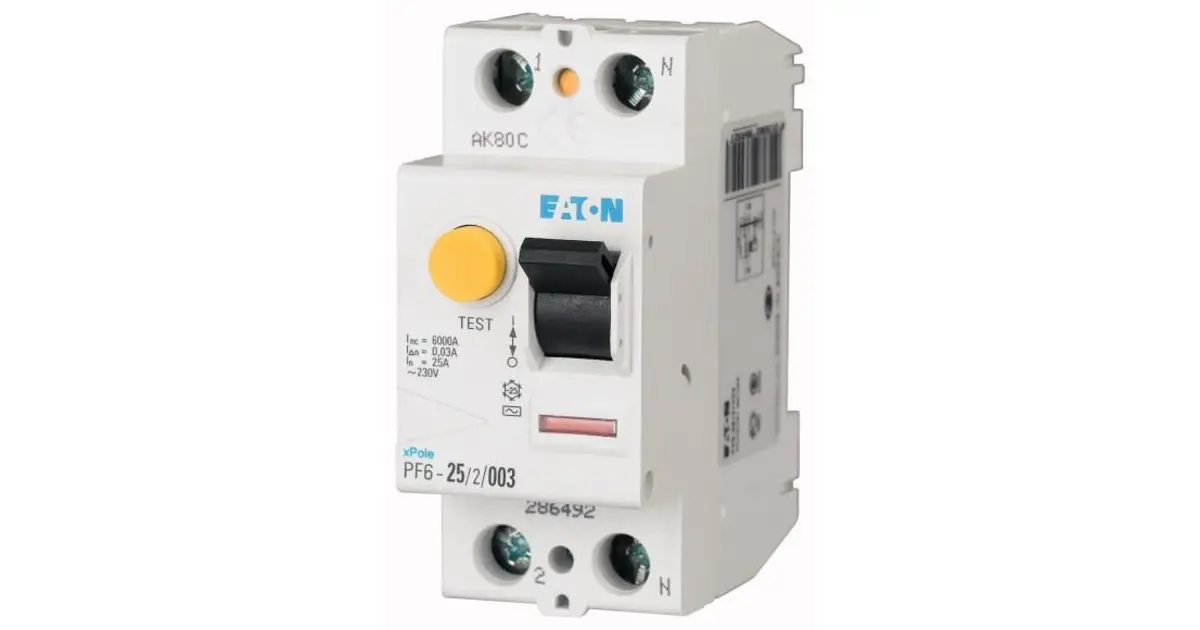

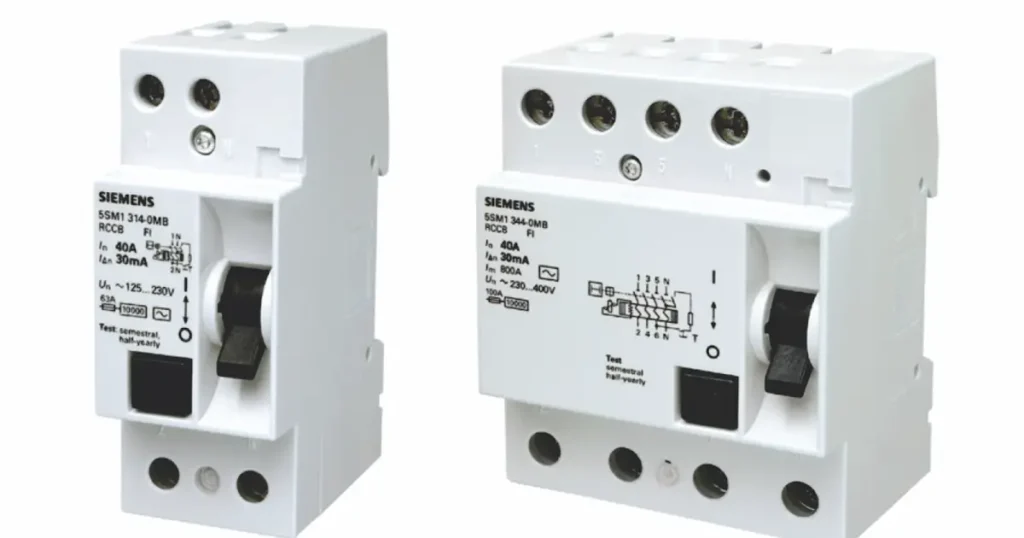

این کلید که در بازار ایران به نام “محافظ جان ساده” شناخته می شود، بر اساس قانون جمع جریان ها کار می کند (قانون کرشهف). جریانی که از فاز می رود باید از نول برگردد. اگر این دو برابر نباشند، یعنی جریان جایی نشت کرده است (مثلا به بدن انسان یا بدنه دستگاه).
این کلید ترکیبی، کار دو نفر را یک تنه انجام می دهد. داخل آن هم مکانیزم تشخیص نشتی جریان وجود دارد و هم مکانیزم حرارتی و مغناطیسی فیوز مینیاتوری.
این بخش مهم ترین قسمت برای مهندسان و طراحان برق است. با ورود تجهیزات الکترونیک قدرت به خانه ها و صنایع، شکل موج جریان نشتی دیگر همیشه سینوسی خالص نیست. انتخاب تیپ غلط، مساوی است با عدم عملکرد کلید در لحظه خطر!
این نوع کلید فقط به جریان های نشتی متناوب (AC) سینوسی حساس است.
این کلید علاوه بر جریان های AC، توانایی تشخیص جریان های نشتی DC ضربان دار (Pulsating DC) را هم دارد. این جریان ها توسط منابع تغذیه سوئیچینگ تولید می شوند.
تیپ F برای بارهایی طراحی شده است که دارای درایوهای تک فاز هستند. این درایوها فرکانس های متفاوتی تولید می کنند که کلیدهای معمولی را گیج می کند.
این پیشرفته ترین نوع کلید محافظ جان است. تیپ B می تواند جریان نشتی DC صاف (Smooth DC) را تشخیص دهد. این جریان خطرناک ترین نوع نشتی است زیرا می تواند هسته مغناطیسی کلیدهای تیپ A و AC را اشباع کند و باعث شود آن ها اصلا عمل نکنند (حتی اگر فرد دچار برق گرفتگی شود).
روی بدنه کلید محافظ جان عددی به نام “IΔn” (آی دلتا اِن) نوشته شده است. این عدد مرز بین مرگ و زندگی یا ایمنی و آتش سوزی است.
یکی از رایج ترین سوالات مشتریان مبین نیرو این است: “آیا اگر ساختمان ما چاه ارت نداشته باشد، محافظ جان کار می کند؟” پاسخ کوتاه “بله” است، اما با یک شرط بزرگ. کلید محافظ جان برای تشخیص نشتی نیاز به سیم ارت ندارد، زیرا اختلاف فاز و نول را می سنجد. اگر شما پای برهنه روی زمین خیس باشید و فاز را لمس کنید، بدن شما نقش سیم ارت را بازی می کند و جریان نشت می کند؛ کلید این را می فهمد و قطع می کند.
اما سیم ارت ایمنی را صد برابر می کند. چرا؟ چون اگر بدنه فلزی یخچال برق دار شود و ارت داشته باشد، جریان بلافاصله به زمین نشت می کند و کلید “قبل از اینکه شما به یخچال دست بزنید” قطع می کند. بدون ارت، کلید منتظر می ماند تا شما دست بزنید و دچار برق گرفتگی شوید تا قطع کند! برای تحلیل دقیق این موضوع، مقاله ایا کلید محافظ جان بدون ارت عمل میکند را حتما بخوانید.
انتخاب برند در تجهیزات حفاظتی، انتخاب بین کیفیت و ریسک است. در بازار ایران برندهای زیادی وجود دارند، اما دو برند برجسته که آزمون خود را پس داده اند و مبین نیرو آن ها را تضمین می کند عبارتند از:
کلید محافظ جان به تنهایی کار نمی کند؛ این کلید بخشی از یک سیستم بزرگتر به نام تابلو برق است. نحوه چیدمان آن در کنار کنتاکتورها، بی متال ها و فیوزها اهمیت دارد. برای مثال، در مدارهای موتوری، معمولا محافظ جان را در بالادست کنتاکتور و بی متال قرار می دهند. اگر می خواهید بدانید این قطعات چگونه در یک هارمونی کنار هم کار می کنند، مطالعه مقاله راهنمای جامع مونتاژ تابلو برق: نکات فنی، ایمنی و استانداردها برای شما بسیار مفید خواهد بود. همچنین شناخت دقیق بیمتال چیست به شما کمک می کند تفاوت حفاظت حرارتی موتور و حفاظت نشتی جریان را بهتر درک کنید.
تریپ های مزاحم (Nuisance Tripping) کابوس هر برقکاری است. اگر محافظ جان شما مدام قطع می کند، قبل از اینکه آن را تعویض کنید، موارد زیر را چک کنید:
کلید تیپ AC فقط جریان های نشتی با موج سینوسی کامل (برق شهر معمولی) را تشخیص می دهد، اما تیپ A علاوه بر آن، جریان های DC ضربان دار که توسط لوازم الکترونیکی مثل کامپیوتر و شارژر تولید می شوند را نیز شناسایی می کند.
بله، طبق مبحث 13 مقررات ملی ساختمان و استانداردهای وزارت نیرو، نصب کلید محافظ جان 30 میلی آمپر برای تمام ساختمان های مسکونی الزامی است تا از برق گرفتگی ساکنین جلوگیری شود.
بله، مکانیزم تشخیص آن بر اساس اختلاف جریان رفت و برگشت است و به سیم ارت وابسته نیست. اما وجود سیم ارت باعث می شود کلید سریع تر و قبل از لمس انسان عمل کند که ایمنی را بسیار بالاتر می برد.
بهترین گزینه برای کولرهای گازی اینورتر و ماشین لباسشویی های جدید، استفاده از محافظ جان تیپ F یا حداقل تیپ A است تا از قطع شدن های بی مورد جلوگیری شود.
از نظر عملکرد حفاظتی تفاوتی ندارند. مدل ترکیبی (RCBO) فضای کمتری می گیرد و نصب آن راحت تر است، اما اگر خراب شود باید کل مجموعه تعویض شود که هزینه بر است. مدل جداگانه (RCCB+MCB) در صورت خرابی فیوز یا محافظ جان، امکان تعویض جداگانه را دارد.
اگر دکمه تست عمل نکند، به احتمال زیاد کلید خراب است و باید فورا تعویض شود. البته ابتدا مطمئن شوید که برق در ورودی کلید وجود دارد، زیرا دکمه تست با برق کار می کند.
این عدد نشان دهنده حداکثر جریانی است که کنتاکت های داخلی کلید می توانند تحمل کنند و بسوزند. این عدد به معنی جریان قطع (مثل فیوز مینیاتوری) نیست. فیوز مینیاتوری قبل از آن باید جریانی مساوی یا کمتر از این عدد داشته باشد.
خیر، محافظ جان معمولی (RCD) فقط نشتی جریان را می فهمد و کاری با بالا یا پایین رفتن ولتاژ (نوسان برق) ندارد. برای حفاظت در برابر نوسان باید از “محافظ ولتاژ” یا استابلایزر استفاده کنید.
این نوع کلیدها برای حفاظت جان انسان نیستند، بلکه برای حفاظت از سیم کشی و تاسیسات در برابر آتش سوزی ناشی از جریان های نشتی بزرگ و مداوم در تابلوهای اصلی استفاده می شوند.
اگر محافظ جان عمل کرده باشد، معمولا اهرم آن پایین آمده است (در برخی مدل ها در وسط قرار می گیرد). اگر کلید ترکیبی ندارید، پایین بودن محافظ جان نشان دهنده نشتی جریان است، اما اگر فیوز مینیاتوری پریده باشد، مشکل از اتصال کوتاه یا اضافه بار است.
انتخاب انواع کلید محافظ جان یک تصمیم فنی دقیق است که باید بر اساس نوع بار مصرفی، محیط نصب و سطح ایمنی مورد نیاز انجام شود. استفاده از کلید تیپ AC برای یک خانه مدرن یا کارگاه صنعتی، دیگر یک اشتباه است. شما باید به سمت تیپ A و در موارد خاص صنعتی به سمت تیپ B بروید. به یاد داشته باشید که این کلید، آخرین خط دفاعی در برابر برق گرفتگی است. هزینه کردن برای یک برند معتبر مثل اشنایدر یا تکو، سرمایه گذاری روی جان انسان ها و امنیت دارایی های شماست.
ما در مبین نیرو متعهد هستیم که نه تنها کالا، بلکه دانش و امنیت را به شما عرضه کنیم. اگر در انتخاب بین مدل های مختلف تردید دارید یا نیاز به طراحی تابلو برقی ایمن دارید، کارشناسان ما مشتاقانه منتظر تماس شما هستند. ایمنی را جدی بگیرید، قبل از اینکه دیر شود.
