در دنیای صنعتی امروز، موتورهای الکتریکی قلب تپنده خطوط تولید، سیستم های تهویه، پمپ ها و تقریبا هر فرآیند متحرکی هستند. با این حال، کارکرد ساده و مستقیم این موتورها (اتصال مستقیم به برق شهر) دیگر پاسخگوی نیازهای پیچیده و بهینه سازی شده صنایع مدرن نیست. راه اندازی با سرعت کامل، مصرف انرژی بالا و عدم انعطاف پذیری، چالش های بزرگی محسوب میشوند. اینجاست که مفهومی به نام اینورتر یا درایو کنترل دور موتور وارد میدان میشود.
اینورترها انقلابی در نحوه استفاده ما از انرژی الکتریکی و کنترل ماشین آلات ایجاد کرده اند. آنها دیگر یک قطعه لوکس نیستند، بلکه یک ضرورت استراتژیک برای کاهش هزینه ها، افزایش عمر تجهیزات و دستیابی به کنترل دقیق فرآیند محسوب میشوند. شرکت مبین نیرو رای، به عنوان تامین کننده پیشرو در تجهیزات برق و اتوماسیون صنعتی و نماینده رسمی برند جهانی TECO در ایران، مفتخر است که دانش فنی و محصولات برتر در این زمینه را به صنعتگران کشور ارائه دهد.
ما به عنوان تأمین کننده تخصصی و پیشرو در زمینه تجهیزات برق صنعتی، اتوماسیون و کنترل، متعهد به ارائه راه حل های نوآورانه و محصولات با کیفیت به صنایع کشور هستیم. با تکیه بر دانش فنی روز، تجربه چندین ساله و همکاری با معتبرترین برندهای جهانی، «مبین نیرو» همراه قابل اعتماد شما در بهینه سازی فرآیندها، افزایش بهره وری و تضمین پایداری در پروژه های صنعتی شماست.
اطلاعات تماس و دسترسی:

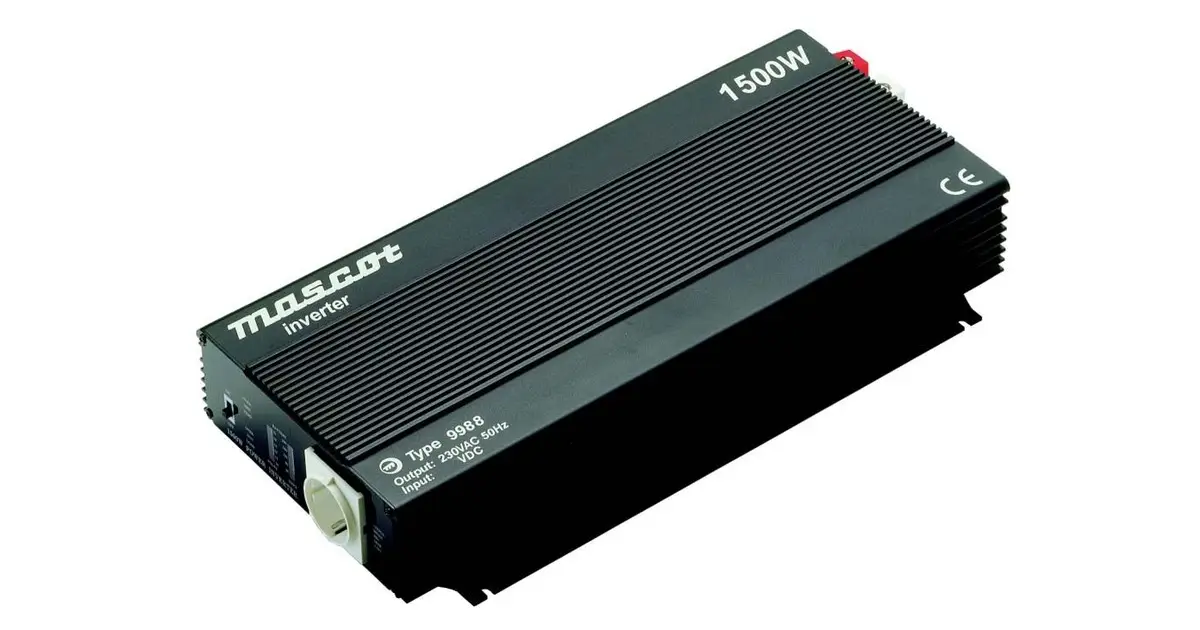

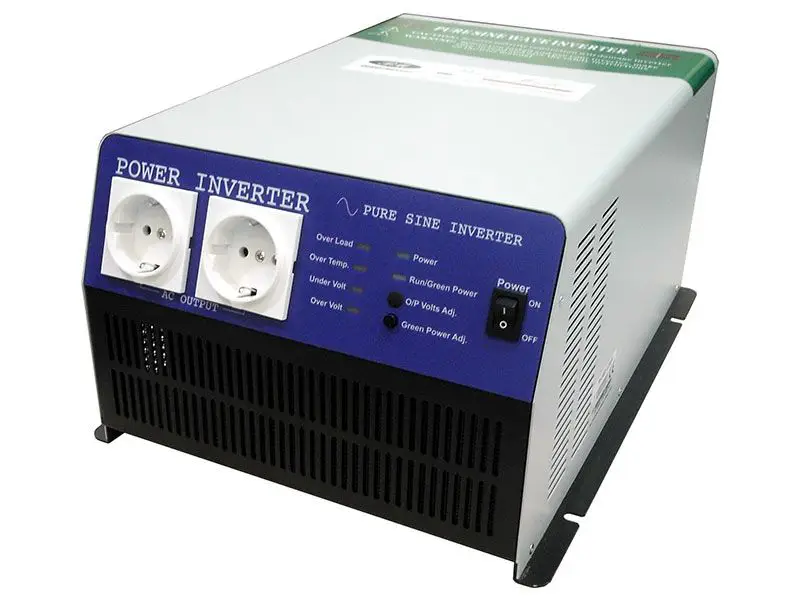

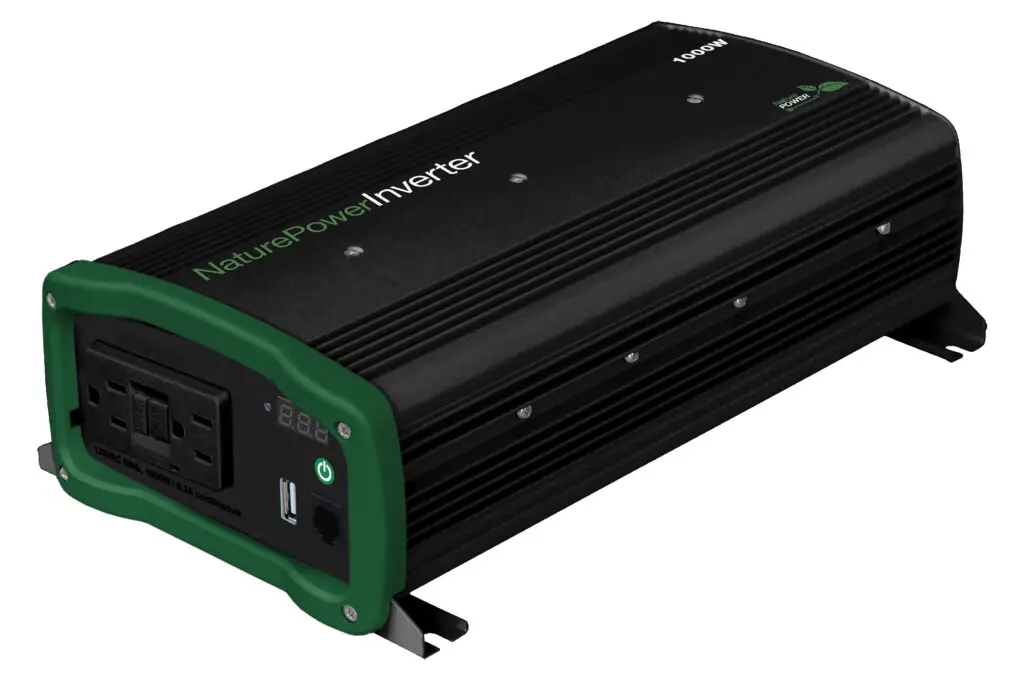

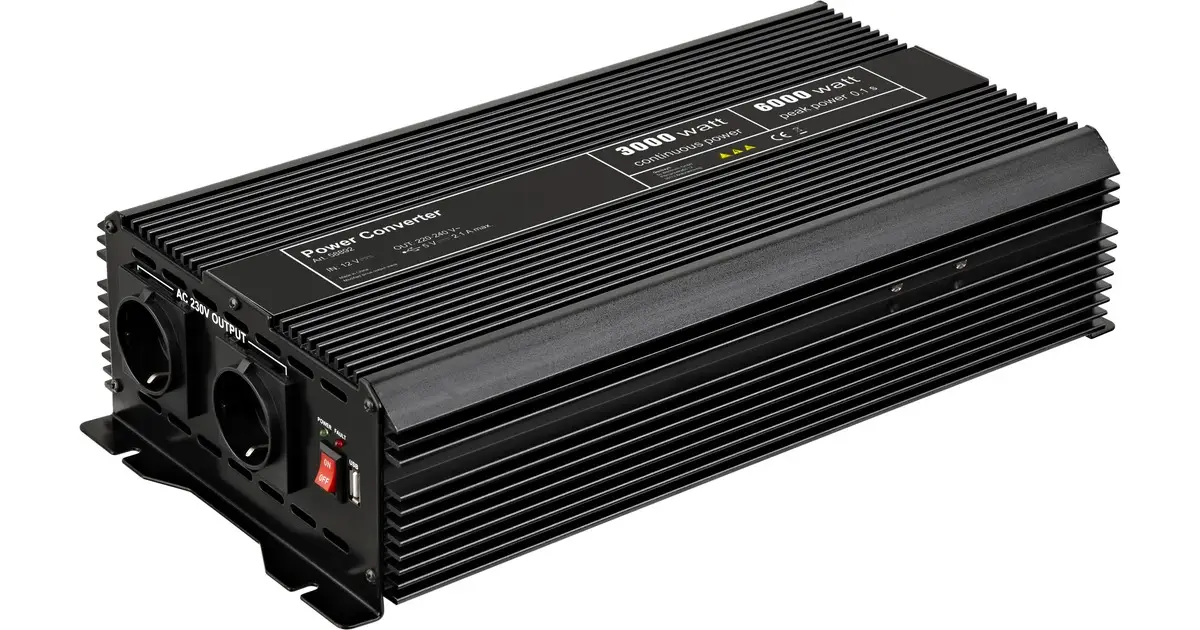

برای پاسخ دقیق به پرسش اینورتر چیست، باید ابتدا یک تفکیک مهم قائل شویم. واژه “اینورتر” (Inverter) در مهندسی برق دو معنای اصلی اما متفاوت دارد. در معنای عام و پایه ای، اینورتر دستگاهی است که جریان مستقیم (DC)، مانند برق باتری یا پنل خورشیدی، را به جریان متناوب (AC)، مانند برق شهر، تبدیل میکند. این نوع اینورترها در سیستم های برق اضطراری (UPS)، سیستم های خورشیدی و خودروها یافت میشوند.

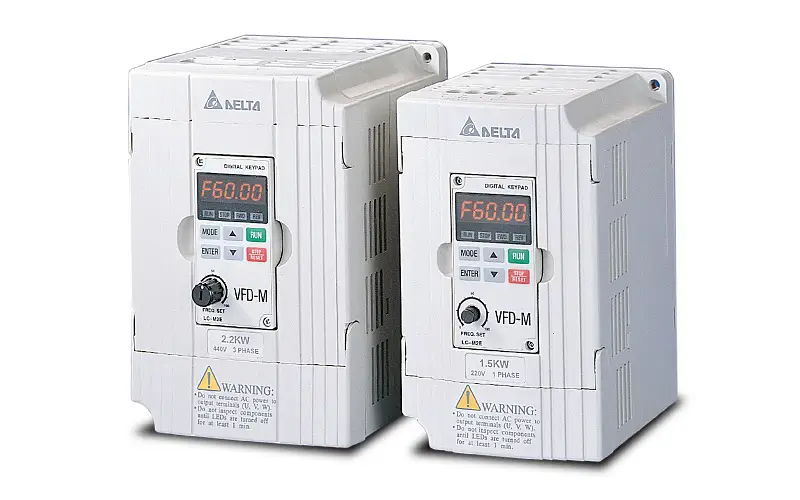

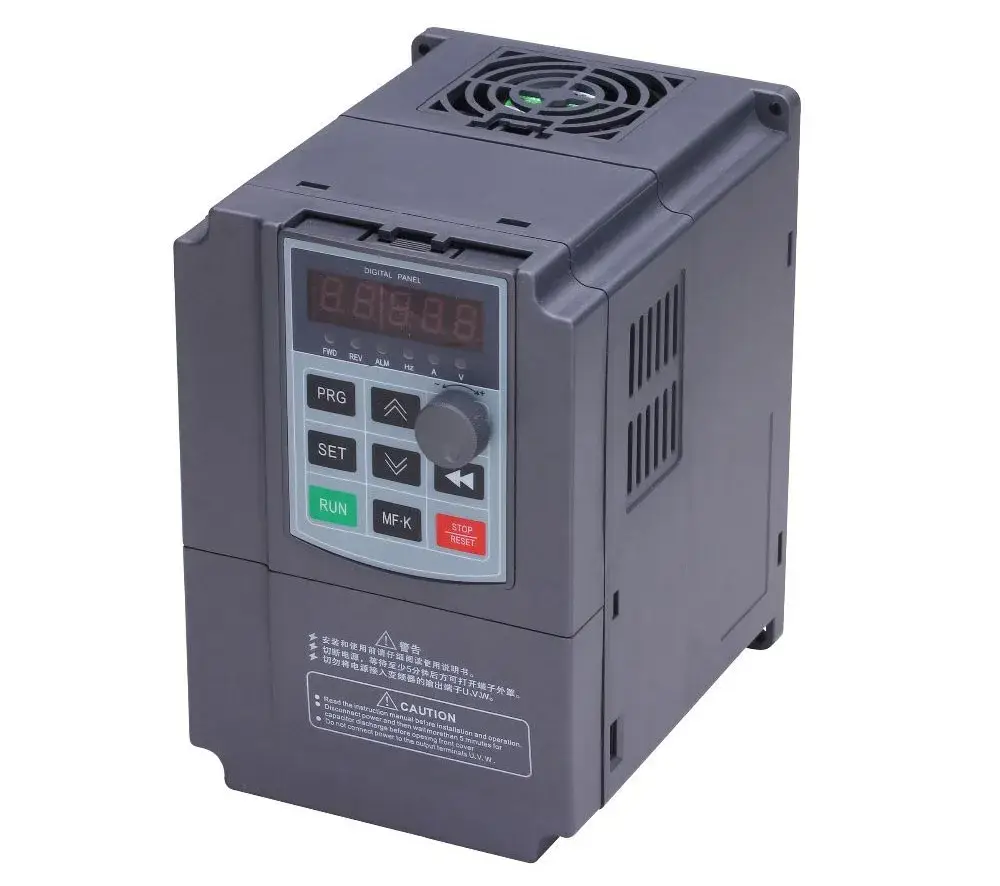

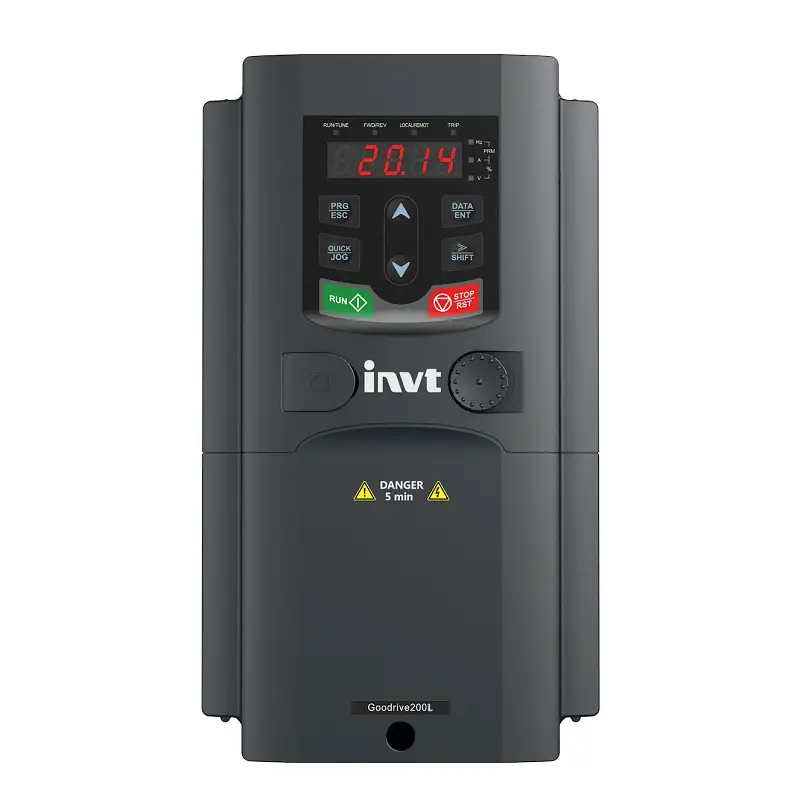

اما در دنیای اتوماسیون صنعتی و حوزه تخصصی شرکت مبین نیرو، وقتی از “اینورتر” صحبت میکنیم، منظور ما دستگاهی بسیار پیچیده تر و کارآمدتر به نام درایو فرکانس متغیر یا VFD (Variable Frequency Drive) است. این دستگاه که “درایو کنترل دور موتور” یا “درایو AC” نیز نامیده میشود، یک تجهیز الکترونیک قدرت است که سرعت، گشتاور و جهت چرخش یک موتور الکتریکی AC (عمدتا سه فاز) را به دقت کنترل میکند. این کار از طریق تغییر دادن فرکانس و ولتاژ برقی که به موتور اعمال میشود، صورت میپذیرد. در ادامه این مقاله، تمرکز ما منحصرا بر روی این نوع اینورتر صنعتی (VFD) خواهد بود.
شاید تصور کنید کنترل یک موتور الکتریکی قدرتمند، فرآیند پیچیده ای دارد و حق با شماست. اینورتر این کار را در سه مرحله اصلی انجام میدهد. میتوان اینورتر را به عنوان یک “مترجم” هوشمند برای برق ورودی به موتور در نظر گرفت.
یک درایو VFD استاندارد از سه بخش اصلی تشکیل شده است:
اینورتر چگونه یک موج سینوسی کامل AC را از یک منبع DC میسازد؟ پاسخ، مدولاسیون پهنای پالس یا PWM (Pulse Width Modulation) است. ترانزیستورهای IGBT در بخش خروجی، هزاران بار در ثانیه روشن و خاموش میشوند. با کنترل دقیق پهنا و زمانبندی این پالس های ولتاژ DC، اینورتر میتواند یک موجی را شبیه سازی کند که از دید موتور، کاملا شبیه به یک موج سینوسی AC است.
نکته کلیدی اینجاست: با تغییر دادن فرکانس این پالس ها، اینورتر مستقیما فرکانس برق خروجی را کنترل میکند. در موتورهای AC، سرعت چرخش ارتباط مستقیمی با فرکانس برق ورودی دارد (Speed $\propto$ Frequency). بنابراین، با تغییر فرکانس از 0 تا 50 هرتز (یا حتی بالاتر)، اینورتر میتواند سرعت موتور را از حالت سکون تا سرعت کامل و فراتر از آن به نرمی کنترل کند. همزمان، اینورتر ولتاژ را نیز متناسب با فرکانس تغییر میدهد (V/f) تا گشتاور موتور در سطح مطلوبی باقی بماند.
استفاده از درایوهای کنترل دور موتور فراتر از یک کنترل سرعت ساده است. این تجهیزات مزایای اقتصادی و عملیاتی گسترده ای را به ارمغان می آورند که توجیه سرمایه گذاری اولیه را بسیار آسان میکند. این مزایا به قدری قابل توجه هستند که بخش بزرگی از تلاش ها برای بهره وری بالاتر و مدیریت هوشمند برق با محصولات اشنایدر الکتریک و سایر برندهای پیشرو، بر پایه استفاده از همین درایوها بنا شده است.
این مهم ترین و شناخته شده ترین مزیت اینورترها است، به ویژه در کاربردهایی مانند پمپ ها و فن ها (بارهای گشتاور متغیر). بر اساس “قوانین وابستگی” (Affinity Laws)، توان مصرفی یک پمپ یا فن با مکعب سرعت آن متناسب است ($Power \propto Speed^3$). این بدان معناست که اگر شما سرعت یک فن را تنها 20 درصد کاهش دهید (مثلا از 100 درصد به 80 درصد)، مصرف انرژی آن حدود 50 درصد کاهش می یابد.
در روش های سنتی، برای کنترل دبی یک فن، از دمپر (Damper) استفاده میشد، در حالی که موتور همچنان با سرعت کامل کار میکرد. این مانند رانندگی با ترمز دستی کشیده است. اینورتر به شما اجازه میدهد به جای مسدود کردن مسیر، خود منبع (موتور) را با سرعت مورد نیاز به کار بگیرید که منجر به صرفه جویی چشمگیر در هزینه های برق میشود. بازگشت سرمایه (ROI) برای اینورتر در این کاربردها اغلب کمتر از یک سال است.
موتورهای الکتریکی هنگام راه اندازی مستقیم (DOL – Direct On Line)، جریانی معادل 6 تا 8 برابر جریان نامی خود را در یک لحظه از شبکه میکشند. این جریان هجومی (Inrush Current) باعث افت ولتاژ شدید در شبکه، ایجاد شوک الکتریکی به سیم پیچ های موتور و تحمیل هزینه های دیماند بالا میشود. علاوه بر این، اعمال گشتاور کامل به صورت ناگهانی، باعث ایجاد شوک مکانیکی شدید به گیربکس ها، تسمه ها، کوپلینگ ها و خود بار میشود.
اینورتر با افزایش تدریجی فرکانس و ولتاژ (Ramp-up)، موتور را به نرمی از حالت سکون به سرعت مورد نظر میرساند. این فرآیند که “راه اندازی نرم” نام دارد، جریان راه اندازی را به شدت محدود کرده و تنش مکانیکی را تقریبا به صفر میرساند. همین فرآیند در هنگام توقف (Ramp-down) نیز صادق است و از ضربه های ناگهانی (مانند پدیده ضربه قوچ در پمپ ها) جلوگیری میکند.
اینورتر به اپراتور یا سیستم کنترل مرکزی (PLC) اجازه میدهد تا سرعت موتور را با دقت بسیار بالا تنظیم کند. این قابلیت در کاربردهایی مانند خطوط نوار نقاله که نیاز به همگام سازی سرعت دارند، یا در میکسرهایی که نیاز به سرعت های متفاوت برای مواد مختلف دارند، حیاتی است.
علاوه بر سرعت، درایوهای پیشرفته تر (با مد کنترل برداری) میتوانند گشتاور موتور را نیز مستقلا کنترل کنند. این ویژگی در کاربردهایی مانند ماشین های جمع کننده (Winder) که نیاز به کشش ثابت دارند، یا در جرثقیل ها که باید بار را با گشتاور کنترل شده بلند کنند، ضروری است. همچنین، اینورترها به سادگی امکان تغییر جهت چرخش موتور (راست گرد و چپ گرد) را بدون نیاز به مدارات کنتاکتوری پیچیده فراهم میکنند.
با حذف شوک های الکتریکی و مکانیکی ناشی از راه اندازی مستقیم، عمر مفید تمام اجزای سیستم به طور قابل توجهی افزایش می یابد. سیم پیچ های موتور کمتر داغ میشوند، بلبرینگ ها و یاتاقان ها فشار کمتری تحمل میکنند، و گیربکس ها و تسمه ها دچار سایش و پارگی زودرس نمیشوند. این به معنای کاهش هزینه های تعمیر و نگهداری (Maintenance) و کاهش زمان توقف خط تولید (Downtime) است.
اینورترهای مدرن، مجموعه ای کامل از حفاظت ها را به صورت داخلی ارائه میدهند. آنها به طور مداوم موتور و خودشان را در برابر خطاهایی مانند اضافه بار (Overload)، اتصال کوتاه، افت ولتاژ، اضافه ولتاژ، گرمای بیش از حد، خطای زمین و قطع فاز محافظت میکنند. این قابلیت ها اغلب نیاز به تجهیزات حفاظتی جداگانه مانند کلید حرارتی اشنایدر الکتریک یا رله های کنترل بار را مرتفع میسازند.
علاوه بر این، اکثر اینورترهای صنعتی دارای پورت های ارتباطی (مانند Modbus RTU, Profinet, CANopen) هستند که به آنها اجازه میدهد به راحتی در یک شبکه اتوماسیون صنعتی ادغام شوند، اطلاعات عملکردی را ارسال کنند و فرامین را از PLC یا HMI دریافت نمایند. این قابلیت ها ستون فقرات مفاهیم صنعت 4.0 (Industry 4.0) را تشکیل میدهند. این سطح از یکپارچگی و حفاظت، توسط استانداردهای جهانی مانند آنچه توسط کمیسیون بین المللی الکتروتکنیک (IEC) تعریف میشود، پشتیبانی میگردد.
اینورترها بر اساس فاکتورهای مختلفی دسته بندی میشوند. درک این دسته بندی ها برای انتخاب صحیح دستگاه متناسب با نیاز شما ضروری است.
این یک تمایز فنی بسیار مهم است که مستقیما بر عملکرد و قیمت درایو تاثیر میگذارد.
درایوهای مدرن مانند اینورتر 7/5 کیلووات F510 تکو – ورودی سه فاز و اینورتر 5/5 کیلووات A510 تکو هر دو مد کنترلی V/f و مدهای پیشرفته وکتور کنترل را پشتیبانی میکنند.
| ویژگی | کنترل V/f (اسکالر) | کنترل Vector (برداری) |
| اصول کاری | حفظ نسبت ثابت ولتاژ به فرکانس (V/Hz) | کنترل مستقل و تفکیک شده سرعت و گشتاور |
| دقت سرعت | متوسط (حدود 1 تا 2 درصد) | بسیار بالا (تا 0.01 درصد با انکودر) |
| گشتاور راه اندازی | متوسط (معمولا تا 150 درصد) | بسیار بالا (تا 200 درصد در فرکانس صفر) |
| پاسخ دینامیکی | آهسته | بسیار سریع |
| کاربرد معمول | پمپ ها، فن ها، کمپرسورهای ساده | جرثقیل، آسانسور، ماشین ابزار، صنایع دقیق |
| پیچیدگی تنظیمات | ساده | پیچیده (نیاز به تنظیم دقیق پارامترهای موتور) |
| نیاز به فیدبک | خیر | اختیاری (SVC) یا اجباری (FOC) |
پاسخ به بخش دوم سوال “اینورتر چه کاربردی دارد” بسیار گسترده است. به طور خلاصه، هرجا که یک موتور AC وجود دارد، پتانسیل استفاده از اینورتر نیز وجود دارد.
این رایج ترین کاربرد اینورترها است. در سیستم های تهویه مطبوع (HVAC)، سیستم های تصفیه آب و فاضلاب، و برج های خنک کننده، به جای استفاده از شیرهای کنترلی یا دمپرها، از اینورتر برای تنظیم سرعت پمپ یا فن بر اساس تقاضای واقعی استفاده میشود. این کار نه تنها باعث صرفه جویی عظیم در انرژی میشود، بلکه کنترل دما، فشار یا سطح مایع را بسیار دقیق تر میکند و از پدیده ضربه قوچ (Water Hammer) جلوگیری میکند.
این کاربردها به عنوان “گشتاور ثابت” شناخته میشوند. در یک نوار نقاله، اینورتر وظیفه راه اندازی نرم (جلوگیری از ریختن مواد) و تنظیم دقیق سرعت خط (هماهنگی با سایر بخش های تولید) را بر عهده دارد. در میکسرها، ممکن است نیاز باشد فرآیند با سرعت کم آغاز شده و سپس سرعت افزایش یابد. در اکسترودرها، حفظ سرعت ثابت تحت بارهای متغیر برای تولید محصول یکنواخت حیاتی است که اینورترهای وکتور کنترل این وظیفه را به خوبی انجام میدهند.
این کاربردها چالش برانگیزترین هستند. آنها نیازمند گشتاور راه اندازی بسیار بالا (برای بلند کردن بار)، کنترل دقیق سرعت (برای جابجایی ایمن) و قابلیت ترمزگیری قوی (برای پایین آوردن بار) هستند. در این موارد، استفاده از اینورترهای وکتور کنترل حلقه بسته (با انکودر) و مقاومت ترمز (Braking Resistor) الزامی است. اینورتر باید بتواند موتور را در حالت “گشتاور صفر” (Zero Speed Torque) برای نگه داشتن بار در هوا کنترل کند.
در صنایعی مانند صنعت چرم، که در توضیحات محصولات سری F510 تکو به آن اشاره شده است، دقت در کنترل فرآیند اهمیت بالایی دارد. ماشین هایی که در فرآوری چرم استفاده میشوند، مانند دستگاه های رولینگ، کشش یا برش، نیازمند کنترل بسیار دقیق سرعت و گشتاور هستند تا به بافت چرم آسیب نرسد و محصول نهایی یکنواخت باشد. درایوهای پیشرفته سری A510 و F510 تکو با قابلیت های کنترل موقعیت، گشتاور و سرعت، گزینه هایی ایده آل برای این ماشین آلات تخصصی هستند.
انتخاب اینورتر اشتباه میتواند منجر به آسیب دیدن موتور، توقف خط تولید یا عدم دستیابی به عملکرد مورد نظر شود. انتخاب صحیح نیازمند در نظر گرفتن چندین فاکتور کلیدی است.
مهم ترین اطلاعات روی پلاک موتور شما قرار دارد:
این فاکتور تعیین میکند که شما به اینورتر “سبک کار” یا “سنگین کار” نیاز دارید:
اگر بار شما سنگین است (مانند جرثقیل یا فن بزرگ) و نیاز به توقف سریع دارید، انرژی برگشتی از موتور باید در جایی تخلیه شود. در این حالت به مقاومت ترمز (Braking Resistor) و اینورتری که دارای یونیت ترمز (Braking Unit) داخلی باشد، نیاز دارید.
انتخاب اینورتر یک فرآیند تخصصی است. پارامترهای بسیار زیادی وجود دارند که باید تنظیم شوند. اکیدا توصیه میشود برای انتخاب دقیق ترین و به صرفه ترین اینورتر، با متخصصین این حوزه مشورت کنید.
شرکت مبین نیرو رای به عنوان نماینده رسمی TECO، آماده ارائه مشاوره فنی کامل برای انتخاب درایو متناسب با کاربرد شما است. شما میتوانید برای بررسی دقیق مشخصات فنی مدل های مختلف، به صفحه دانلود کاتالوگ محصولات در وبسایت ما مراجعه کرده و یا مستقیما با شماره 02188842616 با کارشناسان ما در تماس باشید.
در این بخش به برخی از سوالات رایج در مورد اینورترها پاسخ میدهیم.
کنتاکتور یک کلید الکترومغناطیسی ساده است. وظیفه آن فقط قطع و وصل کردن (On/Off) برق موتور است. اما اینورتر یک دستگاه کنترل کننده هوشمند است که سرعت، گشتاور، جهت چرخش، شتاب و توقف موتور را مدیریت میکند. برای درک بهتر، میتوانید مقاله ما در مورد معرفی کامل کنتاکتور تک فاز یا بی صدا را مطالعه کنید.
بله، این یکی از کاربردهای بسیار رایج اینورترهای تک فاز است. اینورترهای تک فاز (ورودی 220 ولت تک فاز) میتوانند خروجی 220 ولت سه فاز تولید کنند. فقط باید سربندی موتور سه فاز خود را از حالت ستاره (اگر 380 ولت بوده) به حالت مثلث (220 ولت) تغییر دهید.
VFD مخفف عبارت Variable Frequency Drive به معنای “درایو فرکانس متغیر” است. این دقیق ترین نام فنی برای اینورترهای صنعتی کنترل دور موتور است.
زمانی که شما نیاز به توقف سریع موتور دارید یا بار دارای اینرسی بالایی است (مانند فن های سنگین، آسانسور، جرثقیل در حال پایین آوردن بار). در این حالات، موتور به یک ژنراتور تبدیل شده و ولتاژ به لینک DC اینورتر برمیگرداند. مقاومت ترمز این انرژی اضافی را به صورت گرما تخلیه میکند تا اینورتر دچار خطا نشود.
عمر مفید اینورتر به شدت به شرایط محیطی (دما، رطوبت، گرد و غبار) و کیفیت برق ورودی بستگی دارد. ضعیف ترین قطعات داخلی، خازن های لینک DC و فن های خنک کننده هستند. به طور متوسط، در شرایط کاری مناسب، میتوان انتظار عمر مفید 5 تا 10 سال را داشت.
نصب فیزیکی اینورتر ساده است، اما تنظیم پارامترهای آن نیازمند دانش فنی است. تنظیماتی مانند اطلاعات پلاک موتور، زمان شتاب و توقف، مد کنترلی (V/f یا Vector) و پارامترهای حفاظتی باید به درستی وارد شوند. تنظیم نادرست میتواند به موتور یا اینورتر آسیب برساند.
بله، بخش یکسو کننده اینورتر به دلیل ماهیت سوئیچینگ خود، جریان های غیرسینوسی (هارمونیک) از شبکه میکشد. هارمونیک ها میتوانند باعث گرم شدن کابل ها و ترانسفورماتورها شوند. برای کاهش آنها، به خصوص در توان های بالا، از چوک ورودی (Input Choke) یا فیلترهای هارمونیک اکتیو و پسیو استفاده میشود.
کنترل V/f فقط سرعت را بر اساس فرکانس کنترل میکند و برای کاربردهای سبک مانند پمپ و فن مناسب است. وکتور کنترل (برداری) هم سرعت و هم گشتاور را به صورت مستقل و بسیار دقیق کنترل میکند و برای کاربردهای سنگین و دقیق مانند جرثقیل و ماشین ابزار ضروری است.
بله، یکی از مزایای بزرگ اینورتر، قابلیت های حفاظتی داخلی آن است. اینورتر به طور کامل از موتور در برابر اضافه بار، اتصال کوتاه فاز به فاز، اتصال به زمین، قطعی فاز ورودی/خروجی و افزایش یا کاهش ولتاژ محافظت میکند.
توصیه میشود اینورتر را فقط از نمایندگان رسمی و معتبر برندها تهیه کنید. این کار اصالت کالا، گارانتی معتبر و خدمات پس از فروش و پشتیبانی فنی را تضمین میکند. شرکت مبین نیرو رای، نماینده رسمی اینورترهای با کیفیت برند TECO در ایران است.
در پاسخ به سوال “اینورتر چیست و چه کاربردی دارد”، میتوان گفت که اینورتر صنعتی (VFD) دیگر یک قطعه جانبی نیست، بلکه یک جزء محوری و استراتژیک در هر سیستم صنعتی مدرن است. این دستگاه هوشمند، پلی میان شبکه برق ثابت و نیازهای متغیر فرآیندهای صنعتی ایجاد میکند.
از صرفه جویی چشمگیر در مصرف انرژی گرفته تا راه اندازی نرم و افزایش عمر تجهیزات، و تا دستیابی به کنترل دقیق سرعت و گشتاور که برای تولید محصولات با کیفیت ضروری است، اینورترها نقشی بی بدیل ایفا میکنند. آنها ابزاری قدرتمند برای افزایش بهره وری، کاهش هزینه های عملیاتی و حرکت به سوی کارخانه های هوشمندتر هستند.
چه در حال راه اندازی یک پمپ ساده باشید و چه در حال طراحی یک سیستم پیچیده جرثقیل یا ماشین آلات تخصصی، انتخاب اینورتر مناسب، کلید موفقیت شما خواهد بود. شرکت مبین نیرو رای با تکیه بر دانش فنی و تجربه طولانی در زمینه اتوماسیون صنعتی و به عنوان نماینده رسمی برند معتبر TECO، آماده است تا شما را در این مسیر همراهی کند. برای دریافت مشاوره تخصصی و انتخاب بهترین راه حل برای نیازهای خود، با ما در تماس باشید.
